39
TECH ARC 205 B
12.2. ГОРЕЛКА ДЛЯ АРГОНОДУГОВОЙ СВАРКИ
Для работы в TIG Lift режиме с аппаратом понадобится предназначенная для этого го-
релка. (См. рис. 12.3). Горелка представляет собой узел, обеспечивающий передачу тока и
защитного газа от сварочного аппарата к свариваемому изделию.
Горелки делятся на две серии и отличаются габаритами расходных материалов (См. табл.
12.3, 12.4).
Таблица 12.2. Вентильные горелки для аргонодуговой сварки.
Наименование
Длина, м
Артикул
Продолжительность
включения. DC 35%, А
TECH TS 9V
4
IOS9906
110
8
IOS9306
TECH TS 17V
4
ION9906
140
8
ION9306
TECH TS 17VF
4
ION9506
TECH TS 26V
4
IOC9906
180
8
IOC9306
TECH TS 26VF
4
IOC9506
V – обозначение вентильной горелки, F – гибкая головка

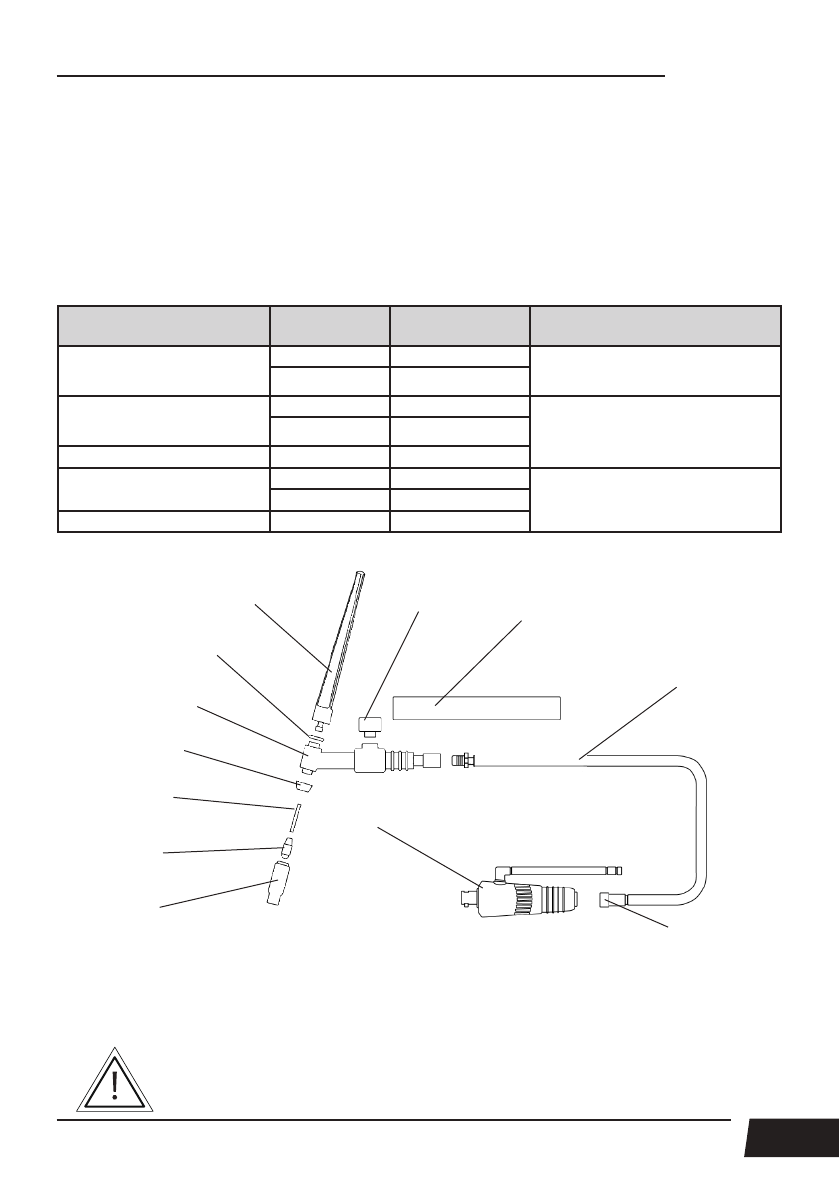

Рис. 12.3. Схема вентильной горелки для аргонодуговой сварки.
1) Заглушка. 2) Уплотнительное кольцо. 3) Головка горелки. 4) Кольцо.
5) Цанга. 6) Держатель цанги. 7) Сопло. 8) Вентиль. 9) Рукоятка. 10) Шлейф.
11) Кабельная вилка 35-50+б/р (арт. ISQ0030).
Кабельная вилка не входит в стандартную комплектацию горелки:
1
8
9
10
11
2
3
4
5
6
7
Резьба М12х1
