40

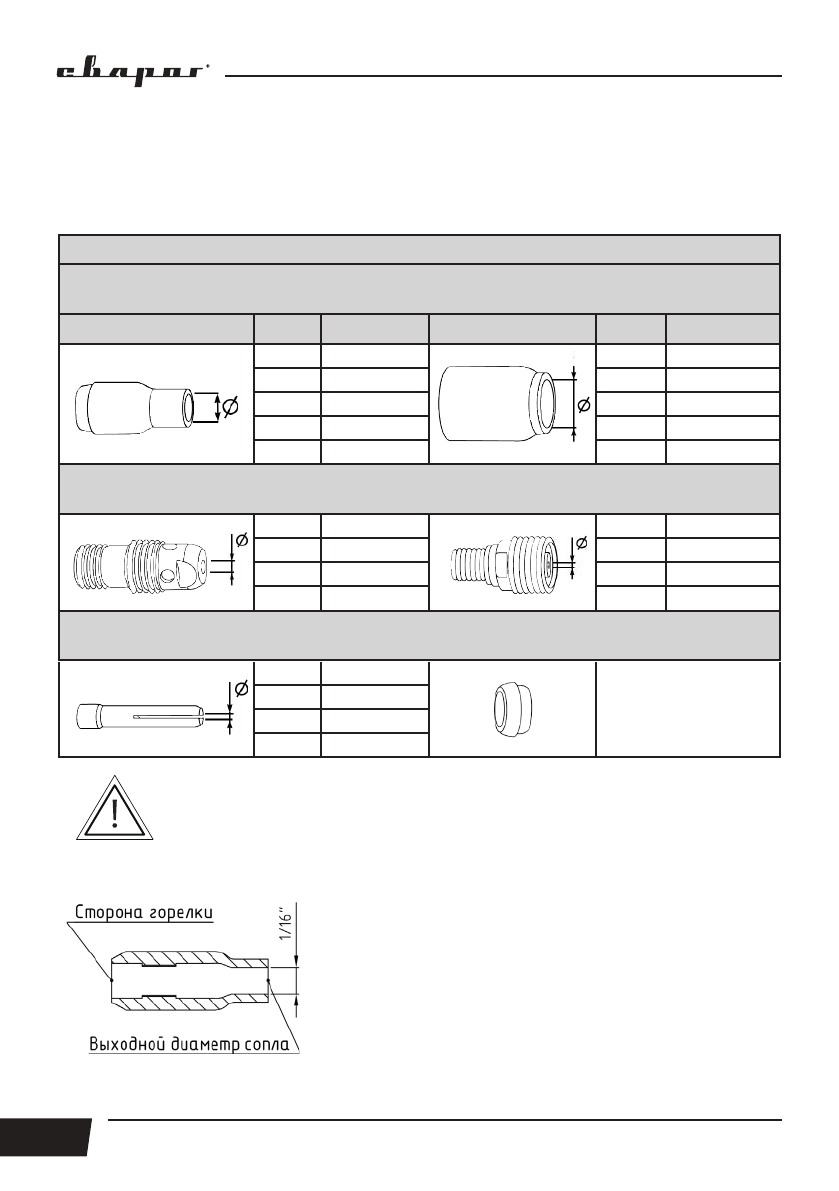

12.3. РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ СВАРОЧНЫХ ГОРЕЛОК
В зависимости от типа горелки и вида сварного соединения сопла можно менять, чтобы
получить шов необходимого качества.
Таблица 12.3. Расходные материалы для горелок серии TS 9.
Серия горелки TS 9
Сопло выбирается в зависимости от диаметра вольфрамового электрода.
Чем больше диаметр электрода, тем больше диаметр сопла.
Для обычного сопла
Ø
*
Артикул
Для газовой линзы
Ø
Артикул
6,4
IGS0067
6,5
IGS0091
8
IGS0068
8
IGS0092
9,5
IGS0069
9,5
IGS0093
11
IGS0065
11
IGS0094
12,5
IGS0061
12,5
IGS0050
Держатель цанги выбирается в зависимости от диаметра вольфрамового электрода.
Диаметр держателя цанги должен быть равен диаметру выбранного электрода.
1,6
IGF0008-16
1,6
IGF0005-16
2,0
IGF0008-20
2,0
IGF0005-20
2,4
IGF0008-24
2,4
IGF0005-24
3,2
IGF0008-32
3,2
IGF0005-32
Цанга выбирается в зависимости от диаметра вольфрамового электрода. Диаметр цанги
должен быть равен диаметру выбранного электрода. Цанги взаимозаменяемы.
1,6
IGU0008-16
Кольцо
взаимозаменяемое,
Артикул IGK0006.
2,0
IGU0008-20
2,4
IGU0008-24
3,2
IGU0008-32
В таблице представлены наиболее часто используемые позиции.
* Если не указан выходной диаметр, то его можно
определить по номеру сопла.
Пример: Сопло №4. Число 4 нужно разделить на 16.
4/16 = 0,25 (дюйма).
Переведем дюймы в мм (1 дюйм = 25,4 мм):
0,25 х 25,4 = 6,35 мм.
Остальные диаметры определяются аналогично.
