34
11. ПОДГОТОВКА АППАРАТА ДЛЯ TIG LIFT СВАРКИ
Схема подключения аппарата для TIG Lift сварки показана на рисунке 11.1.

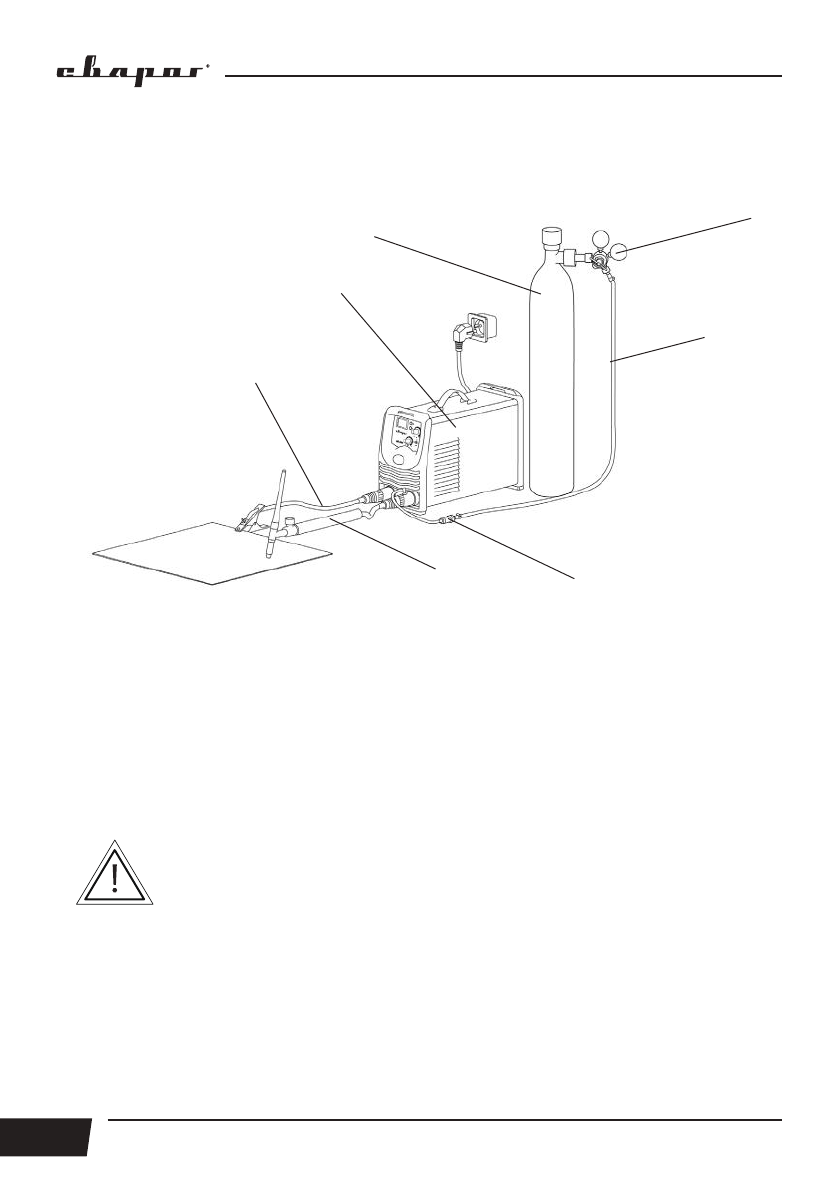

Рис. 11.1. Схема подключения оборудования.
1. Клемма заземления. 2. Сварочный аппарат. 3. Баллон с газом (Аргон). 4. Редуктор.
5. Газовый шланг. 6. Быстросъемное соединение. 7. Вентильная горелка.
1.
Подключение к электрической сети (См. рис. 8.2).
2.
На передней панели сварочного аппарата имеется два панельных разъема: «+» и «-».
Подключите вентильную горелку для аргонодуговой сварки в разъем «-», а клемму заземле-
ния подключите в разъем «+» (См. рис. 11.1).
При неплотном подсоединении кабелей возможны выгорания панельных
розеток и выход из строя источника питания.
3.
Подсоедините газовый шланг к газовому разъему вентильной горелки. Используйте
быстросъемное соединение (См. таблицу 11.1) и к газовому редуктору, присоединенному к
баллону.
При подключении баллон и редуктор должны быть закрыты. Система газоснабжения, со-
стоящая из газового баллона, редуктора и газового шланга, должна иметь плотные соеди-
нения (используйте винтовые хомуты), чтобы обеспечить надежную подачу газа и защиту
сварочного шва.
1
2
4
3
6
7
5
Содержание
- 5 пользованием оборудования.; ОБРАТИТЬ ВНИМАНИЕ! Особенности, требующие повышенного внимания; в соответствии с принципами безопасности и надежности.; ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ; и ТР ТС 010/2011 «О безопасности машин и оборудования».
- 7 необходимого качества.; Параметры для ММА сварки:; • индикация силы тока
- 8 подзарядки батарей или аккумуляторов, запуска двигателей.; МЕРЫ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ СВАРОЧНЫХ РАБОТ
- 9 МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ГАЗОВЫМИ БАЛЛОНАМИ
- 11 ВНИМАНИЕ! Несмотря на защиту корпуса аппарата от попадания влаги,
- 12 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 13 ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ
- 15 рекомендуется применять при сварке покрытыми электродами на ма-
- 16 поломки оборудования.; Не переносите сварочный аппарат грузоподъёмными механизмами.
- 17 ПОРЯДОК УСТАНОВКИ ОБОРУДОВАНИЯ ОТ СТЕН; ухудшить охлаждение и уменьшить ПН аппарат.; ПОРЯДОК УСТАНОВКИ ОБОРУДОВАНИЯ НА ПОВЕРХНОСТИ; ВНИМАНИЕ! Не превышайте угол наклона в 15° во избежание
- 18 обходимости проведите соответствующую модернизацию.; Подключение сварочного аппарата к электрической сети может
- 19 Наименование; розеток и выход из строя источника питания.
- 23 ПАМЯТКА ПЕРЕД НАЧАЛОМ РАБОТЫ ДЛЯ ММА СВАРКИ
- 24 ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ ММА СВАРКИ; Данные рекомендации носят ознакомительный характер.; • касанием электрода впритык и отведением его вверх
- 27 дуги вплоть до частых кратковременных замыканий.
- 30 При сварке на постоянном токе также следует учитывать эффект; электромагнитного; электрододержателя и обратный кабель.; Если необходимо увеличить их длину, увеличивайте также и сечения; пользования кабелей 3 – 5 метровой длины.
- 32 ВЫБОР ПОКРЫТОГО ЭЛЕКТРОДА И РЕЖИМОВ СВАРКИ; ла при сварке в нижнем положении показана в таблице 9.2.
- 33 ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ СТРОЖКИ; Выставьте необходимое давление воздуха на компрессоре.; ный сварочной дугой, выдувается струей сжатого воздуха.
- 34 ПОДГОТОВКА АППАРАТА ДЛЯ TIG LIFT СВАРКИ
- 37 ПАМЯТКА ПЕРЕД НАЧАЛОМ РАБОТЫ ДЛЯ TIG Lift СВАРКИ
- 38 ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ TIG LIFT СВАРКИ; газов не рекомендовано.
- 39 Кабельная вилка не входит в стандартную комплектацию горелки:
- 40 РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ СВАРОЧНЫХ ГОРЕЛОК; получить шов необходимого качества.; В таблице представлены наиболее часто используемые позиции.
- 42 ВОЛЬФРАМОВОГО ЭЛЕКТРОДА
- 44 мм
- 46 Способ поджига; касанием; выполняется по аналогии с покрытым электродом. При очень; от сопла горелки; – наиболее простой способ поджига сварочной дуги
- 47 Способ поджига; от присадочного прутка; используется, если предъявляются повышенные
- 48 ОСОБЕННОСТИ ПОЗИЦИОНИРОВАНИЯ СВАРОЧНОЙ ГОРЕЛКИ; При аргонодуговой сварке также следует не забывать про противо-
- 51 ВОЛЬФРАМОВОГО ЭЛЕКТРОДА И РЕЖИМОВ СВАРКИ; составу основного металла.
- 53 Подготовка
- 62 КОНТРОЛЬ КАЧЕСТВА СВАРНОГО СОЕДИНЕНИЯ; собами, не прибегая к лабораторным испытаниям.
- 63 ПРОВЕРКА СОЕДИНЕНИЯ С ПОМОЩЬЮ МАКРОШЛИФОВ; Состав для травления:
- 64 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; сти. Специалисты должны иметь допуски к проведению таких работ.
- 65 УСТРАНЕНИЕ НЕПОЛАДОК; ВНИМАНИЕ! Ремонт данного сварочного оборудования в случае его; Неисправность
- 66 СИМВОЛЫ И СОКРАЩЕНИЯ; Обозначение
- 67 правилами перевозок, действующими на каждом виде транспорта.; «Меры безопасности» данного руководства.
