13
TECH ARC 205 B
6. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

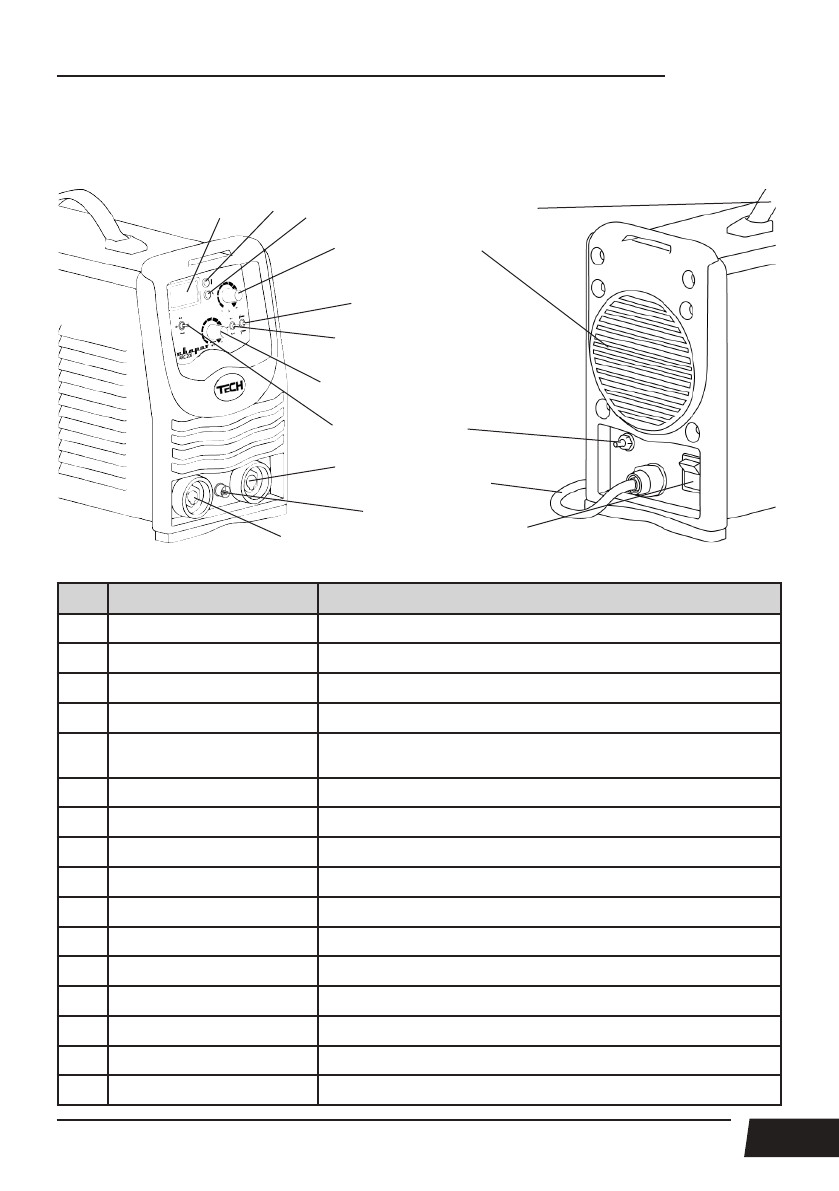

На рисунке 6.1 показан вид спереди и сзади для аппарата TECH ARC 205 B (Z203).
Рис. 6.1. Вид спереди и сзади.
Поз. Параметры
Описание
1
Индикатор
Показывает силу сварочного тока.
2
Индикатор перегрева
Загорается, когда аппарат перегрелся.
3
Индикатор сети
Загорается, когда аппарат включен.
4
Регулятор тока сварки
В зависимости от толщины основного металла (Cм. табл. 9.2, 9.3).
5
Тумблер переключения
способа сварки
ММА DC / Ручная дуговая сварка покрытым электродом /
TIG Lif t DC / Аргонодуговая сварка неплавящимся электродом.
6
Тумблер включения VRD
Снижение напряжения холостого хода до безопасного (См. рис. 8.6).
7
Регулятор форсажа дуги
См. рис. 6.4.
8
Панельная розетка «-»
Используется для подключения сварочных кабелей.
9
Панельная розетка «+»
Используется для подключения сварочных кабелей.
10
Разъем 3-pin
Подключения пульта ДУ (См. рис. 8.10).
11
Тумблер включения ДУ
Включение пульта ДУ.
12
Вентиляционные отверстия
Охлаждение сварочного аппарата.
13
Ручка для транспортировки
Используется для переноски аппарата.
14
Кнопка включения
Включение сварочного аппарата.
15
Сетевой кабель
Сетевое подключение 220 В.
16
Болт заземления
Используется для заземления корпуса аппарата.
1
13
12
16
14
15
2
3
4
5
6
7
8
9
10
11
