59

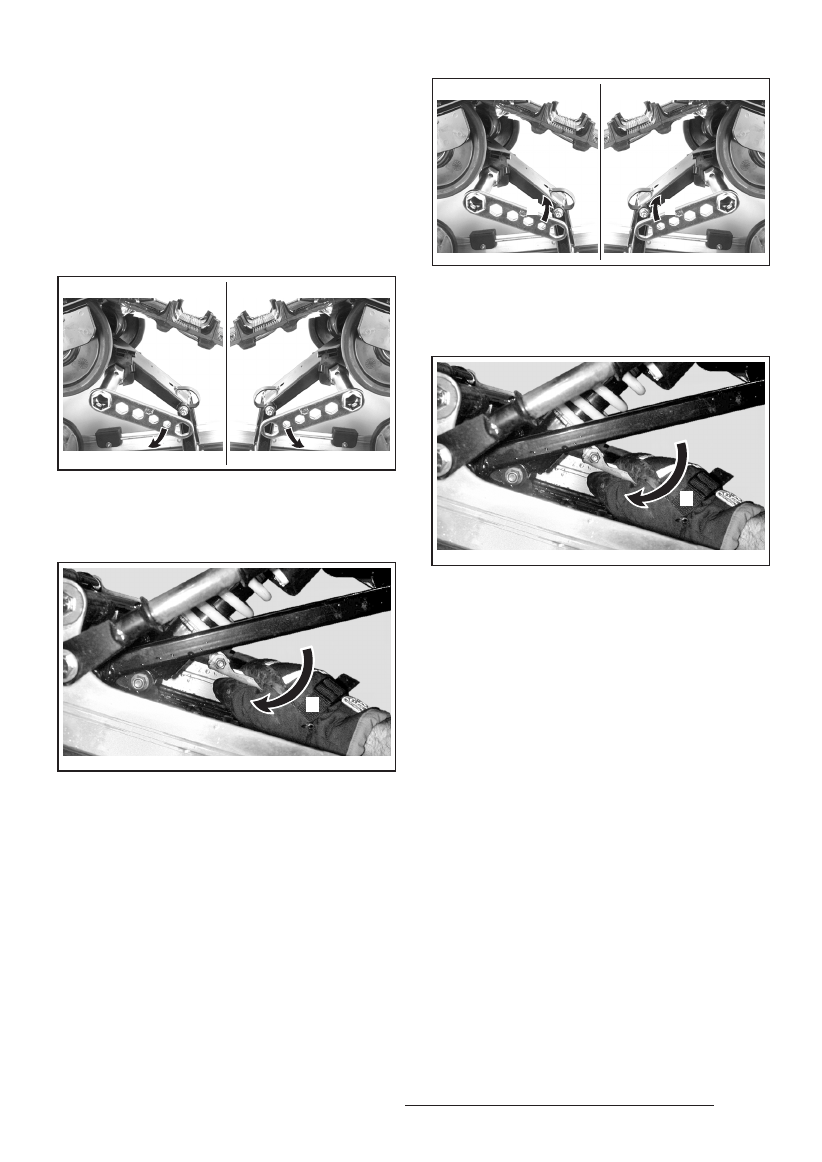

1. Увеличьте предварительный натяг
пружины
Только Skandic SUV/Expedition TUV
СПРАВА
СЛЕВА
A30F04A
RH
LH
1
1
1. Увеличьте предварительный натяг
пружины
Уменьшение предварительного
натяга пружины
Только Skandic LT/SWT/WT
ОСТОРОЖНО.
Для уменьшения натяга пру
жины левый регулировочный кулачок всегда
поворачивайте против часовой стрелки, а
правый — по часовой стрелке. Регулировоч
ные кулачки можно оставить в разных поло
жениях.
A29F13A
1
A29F13A
1
ТИПОВОЙ ВАРИАНТ
1. Поверните регулировочный ключ из
крайнего верхнего в крайнее нижнее
положение, после чего установите его в
нужном положении
2. Регулировка удлинителя
Удлинитель подвески регулируется с учетом
нагрузки на снегоход и состояния снежного
покрова.
Для улучшения движения по глубокому снегу, в
том числе и задним ходом: ослабьте контргай
ку, затяните, заверните ее на 3/4 оборота пос
ле ее контакта с шайбами. Затяните контргайку.
Эта операция выполняется на обоих бортах
снегохода.
Для движения по трассе с грузом или без гру
за, а также при буксировке груза: ослабьте
контргайку, увеличьте предварительное на
тяжение до максимума, повернув гайку на 3
оборота после ее контакта с шайбами, затя
ните контргайку. Эта операция выполняется
на обоих бортах снегохода.
Увеличение предварительного натяга
пружины
Только Skandic LT/SWT/WT
ОСТОРОЖНО.
Для увеличения натяга пру
жины левый регулировочный кулачок всегда
поворачивайте по часовой стрелке, а пра
вый — против часовой стрелки. Регулиро
вочные кулачки можно оставить в разных по
ложениях.
A30F04B
RH
LH
1
1
СПРАВА
СЛЕВА
1. Уменьшите предварительный натяг
пружины
Только Skandic SUV/Expedition TUV
