97

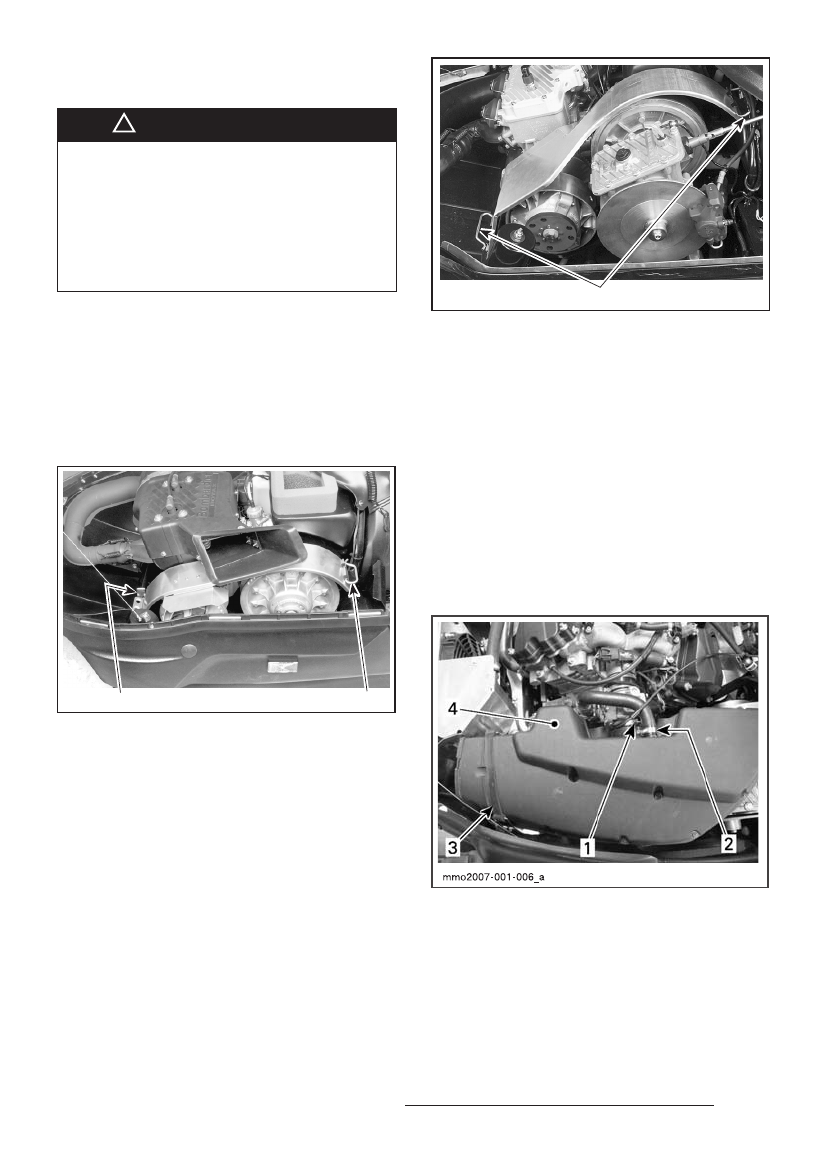

Снятие и установка защитного кожуха
ремня вариатора
Skandic LT/LT E
1. Снимите колпачок шнура безопасности с
выключателя двигателя.
2. Откройте капот моторного отсека. Вытя
ните скобу, извлеките фиксирующую
шпильку и снимите защитный кожух рем
ня вариатора.
1. Скоба
2. Фиксирующая шпилька
1
A29D1RB
2
Skandic WT/SWT 550 F/SUV/
Expedition TUV 600 HO SDI
— Снимите колпачок шнура безопасности с
выключателя двигателя.
— Откройте капот моторного отсека. Извле
ките обе фиксирующие шпильки и сними
те защитный кожух ремня вариатора.
A29D0FA
1
ТИПОВОЙ ВАРИАНТ
1. Фиксирующие шпильки
Expedition TUV V3800/
Skandic SWT V3800
— Снимите колпачок шнура безопасности с
выключателя двигателя. Откройте мотор
ный отсек.
— Ослабьте затяжку винта с буртиком на
прокладочном кольце глушителя впуска
воздуха.
— О т с о е д и н и т е в е н т и л я ц и о н н ы й ш л а н г
двигателя от глушителя впуска воздуха.
— Отстегните фиксатор и снимите глуши
тель впуска воздуха.
1. Винт с буртиком
2. Вентиляционный шланг
3. Фиксатор
4. Глушитель шума впуска воздуха
Все модели
При установке защитного кожуха обязатель
но установите все крепежные элементы.
Запрещается пуск двигателя:
– со снятым кожухом ремня вариато'
ра и защитными ограждениями;
– с открытым или снятым капотом.
Не занимайтесь регулировкой дви'
жущихся деталей на работающем
двигателе.
ПРЕДОСТЕРЕЖЕНИЕ
!
