98
ПРИМЕЧАНИЕ
.
Защитный кожух ремня вари
атора специально изготовлен несколько боль
шего размера, чтобы обеспечить натяг в со
пряжении с фиксаторами. Это позволяет сни
зить уровень шума и вибраций. При установ
ке кожуха необходимо сохранить этот натяг.
Состояние ремня вариатора
Осмотрите ремень вариатора. Ремень не
должен иметь трещин, потертостей, призна
ков ненормального износа (неравномерный
или односторонний износ, отсутствие внут
ренних зубцов, разрывы нитей армирующе
го корда и т.д.). Возможные причины ненор
мального износа: неправильная установка
шкивов вариатора, трогание снегохода при
излишне высоких оборотах двигателя, когда
гусеничная лента приморожена, начало дви
жения до прогрева двигателя, наличие зади
ров или загрязнение рабочих поверхностей
шкивов, попадание масла на ремень или ос
таточные деформации запасного ремня. Об
ратитесь к дилеру SkiDoo.
Снятие и установка ремня вариатора
Перед началом операций по регули'
ровке и техническому обслуживанию
снегохода отсоедините колпачок шну'
ра безопасности (если иное не требу'
ется по условиям проведения опера'
ций). Снегоход должен быть припар'
кован в безопасном месте вдали от
снегоходных трасс.

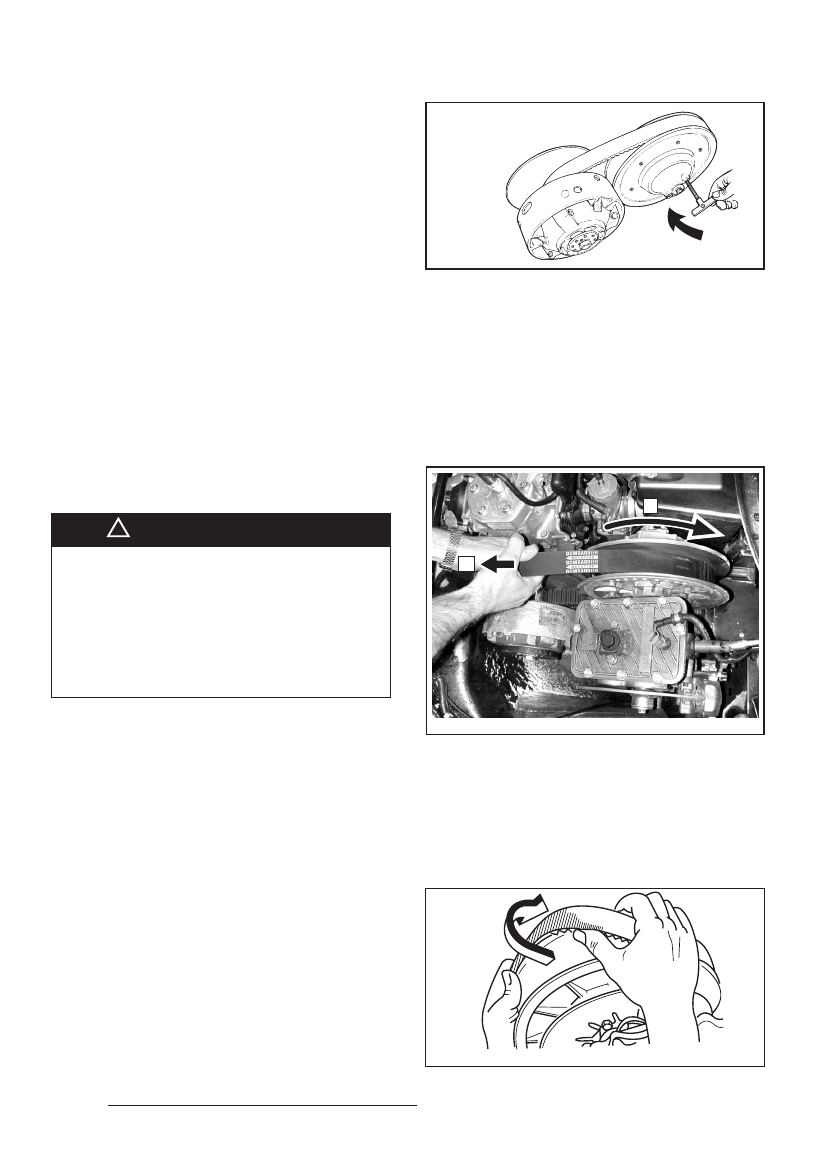

Снятие
Все модели
ПРИМЕЧАНИЕ
.
Операция снятия/установки
ремня вариатора выполняется легче, если ве
домый шкив удерживать от вращения с помо
щью тормоза. Для этой цели включите сто
яночный тормоз.
Снимите колпачок шнура безопасности с
выключателя. Откройте капот моторного от
сека и снимите защитный кожух ремня вари
атора.
Skandic LT/LT E
Раздвиньте диски ведомого шкива вариато
ра специальным приспособлением для мон
тажа/демонтажа ремня вариатора из вози
мого комплекта инструментов.
Ввертывая стержень монтажного приспособ
ления в отверстие на ступице диска шкива,
ПРЕДОСТЕРЕЖЕНИЕ
!
2
A29D2PA
1
ТИПОВОЙ ВАРИАНТ – Skandic LT/LT E
1. Затяните, чтобы развести половинки
шкива
Skandic WT/SWT/SUV/Expedition TUV
Поверните подвижную половину диска по ча
совой стрелке, затем потяните ремень и рас
кройте ведомый шкив. Дальнейшие инструк
ции содержатся в табличках на корпусе сне
гохода.
SKANDIC WT/SWT/SUV/EXPEDITION TUV
1. Поверните подвижный диск по часовой
стрелке
2. Потянув за ремень, раскройте шкив
Все модели
Перебросьте ремень через край подвижно
го диска, как показано на рисунке.
ТИПОВОЙ ВАРИАНТ
разведите диски ведомого шкива. Снимите
ремень вариатора.
A06D05A
1
A04D0EA
