101
ПРИМЕЧАНИЕ
.
Для измерения натяжения
гусеницы рекомендуем применять специаль
ный инструмент (номер 414 348 200).
Натяжение гусеничной ленты
ПРИМЕЧАНИЕ
.
Перед регулировкой натяже
ния гусеничной ленты совершите пробег на
снегоходе по снежному покрову в течение
15–20 минут.
Отсоедините колпачок шнура безопасности от
выключателя двигателя.
Поднимите заднюю часть снегохода и устано
вите на широкую опору с отражательным щи
том.
Задняя подвеска должна находиться в свобод
ном состоянии. Проверьте наличие зазора
приблизительно посредине между передними
и задними направляющими катками. Измерь
те зазор между гусеницей и накладкой опор
ных полозьев посередине длины опорных по
лозьев. При нормальном натяжении гусенич
ной ленты величина зазора должна соответ
ствовать номинальному значению, которое
приведено в разделе
ТЕХНИЧЕСКИЕ ХАРАКТЕ
РИСТИКИ
. Если натяжение гусеничной ленты
недостаточно, движение снегохода будет со
провождаться глухим шумом.
Во избежание серьезных травм и уве'
чий:
— НЕ стойте позади или рядом с вра'
щающейся гусеницей;
— гусеницу, поднятую над опорной по'
верхностью, проворачивайте только
на малой скорости.
Из быстро вращающейся гусеницы
под действием центробежной силы
могут неожиданно вылететь сломан'
ные шипы, звенья гусеницы или какие'
то посторонние предметы, которые
способны нанести серьезные травмы
окружающим.
ПРЕДОСТЕРЕЖЕНИЕ
!
A00C07C

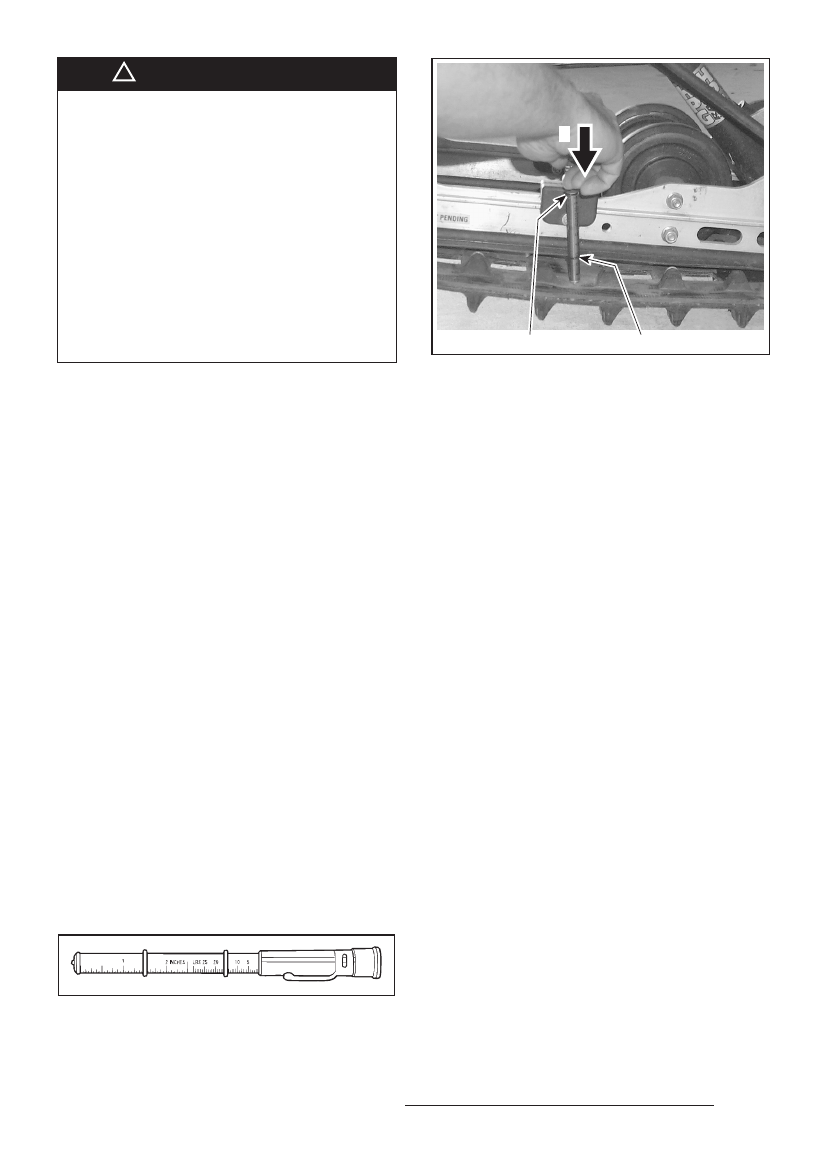

1. Инструмент для измерения натяжения
гусеницы
3
A32F39A
2
1
ТИПОВОЙ ВАРИАНТ
1. Положение уплотнительного кольца при
усилии 7,3 кг
2. Нажимайте на верхнюю часть инстру
мента, пока она не войдет в соприкосно
вение с уплотнительным кольцом
3. Измеренный прогиб гусеницы под дей
ствием нагрузки
ОСТОРОЖНО.
Слишком большое натяжение
гусеницы ведет к потере мощности и чрез
мерной нагрузке на компоненты подвески.
Регулировка натяжения гусеницы:
– Отсоедините колпачок шнура безопаснос
ти от выключателя двигателя.
– Ослабьте болты крепления задних направ
ляющих катков.
– Ослабьте контргайки (только на некоторых
моделях). Затем вращением регулировочных
болтов установите требуемое натяжение гусе
ничной ленты.
Если Вам не удается правильно отрегулиро
вать натяжение гусеничной ленты, обрати
тесь к дилеру SkiDoo.
