35

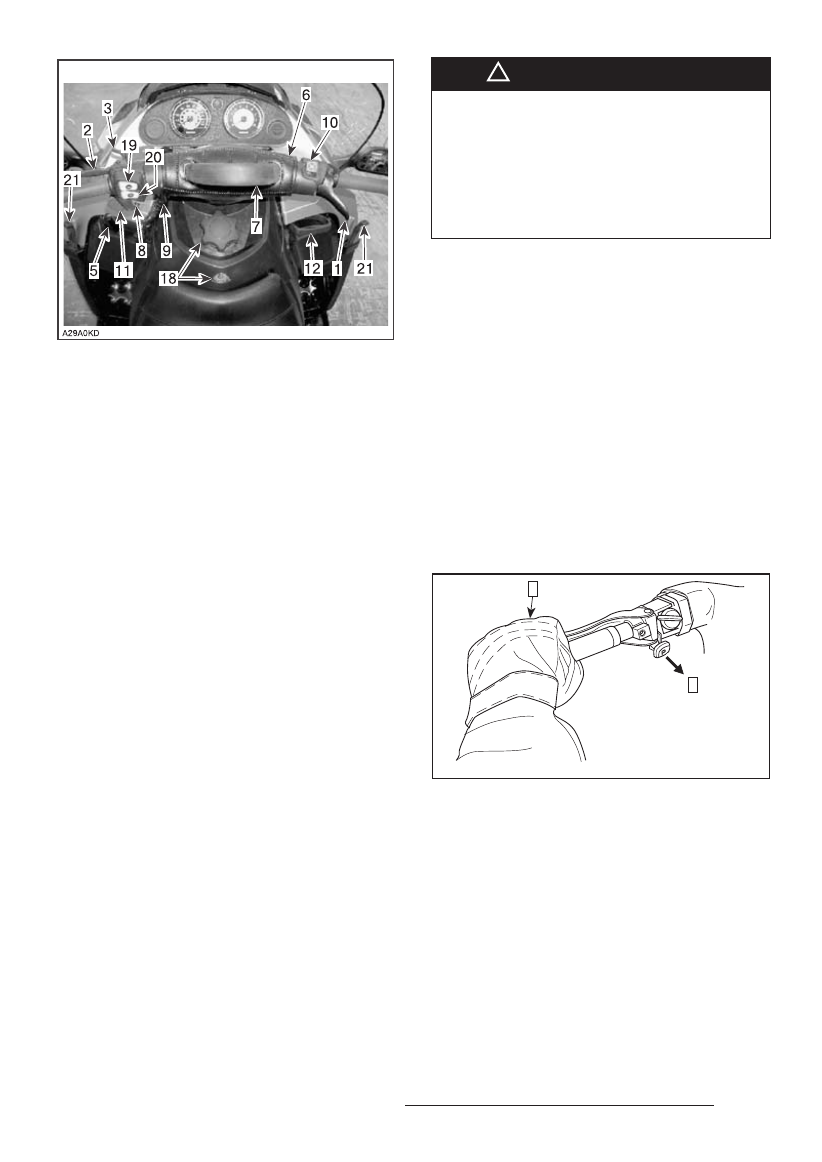

1) Рычаг дроссельной заслонки
Рычаг дроссельной заслонки находится на
правой рукоятке, приводится в действие
большим пальцем. Нажатие на рычаг дрос
сельной заслонки приводит к увеличению
оборотов двигателя и включению вариатора
трансмиссии. При полном отпускании рыча
га дроссельной заслонки двигатель автома
тически переходит в режим холостого хода.
2) Рычаг тормоза
Рычаг тормоза находится на левой рукоятке
руля. Нажатие на рычаг включает тормозной
механизм. При отпускании рычаг автомати
чески возвращается в исходное положение.
Эффективность торможения зависит от при
ложенного к рычагу усилия, а также от харак
тера местности и снежного покрова.
3) Кнопка или рычаг стояночного
тормоза
Кнопка (рычаг) стояночного тормоза нахо
дится на левой рукоятке руля. Стояночный
тормоз обязательно должен включаться во
время стоянки снегохода.
При включенном стояночном тормозе и ра
ботающем двигателе горит сигнальная лам
почка уровня моторного масла/стояночного
тормоза, напоминающая водителю снегохо
да о том, что стояночный тормоз включен.
ТИПОВОЙ ВАРИАНТ – EXPEDITION TUV/
SKANDIC SWT V800
Механический тормоз
Skandic LT/LT E
Для
включения
стояночного тормоза, на
жмите на рычаг тормоза и, удерживая его в
нажатом положении, вытяните другой рукой
блокировочную кнопку. На штанге блокиро
вочной кнопки имеются две фиксирующие
прорези. Вытягивайте кнопку, пока она не
зафиксируется с помощью одной из проре
зей, после чего отпустите рычаг тормоза.
Чтобы
выключить
стояночный тормоз, на
жмите на рычаг тормоза и задвиньте блоки
ровочную кнопку в начальное положение.
Перед началом движения не забывайте пол
ностью отключить стояночный тормоз.
ТИПОВОЙ ВАРИАНТ
1. Нажать и держать
2. Вытянуть до конца
A25H30A
1
2
Гидравлический тормоз
Все модели, кроме Skandic LT/LT E
Для
включения
стояночного тормоза на
жмите на рычаг тормоза и, удерживая его,
пальцем вытяните блокировочный рычажок.
Когда тормозной рычаг блокируется в про
межуточном положении (примерно на поло
вине полного хода), стояночный тормоз
включен.
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом движения убедитесь,
что стояночный тормоз отключен.
При движении снегохода и длитель'
ном нажатии на рычаг тормоза воз'
можно повреждение тормозной сис'
темы, потеря тормозного эффекта и/
или возгорание.
!
