90

mmo2 011 -002 -00 6_a

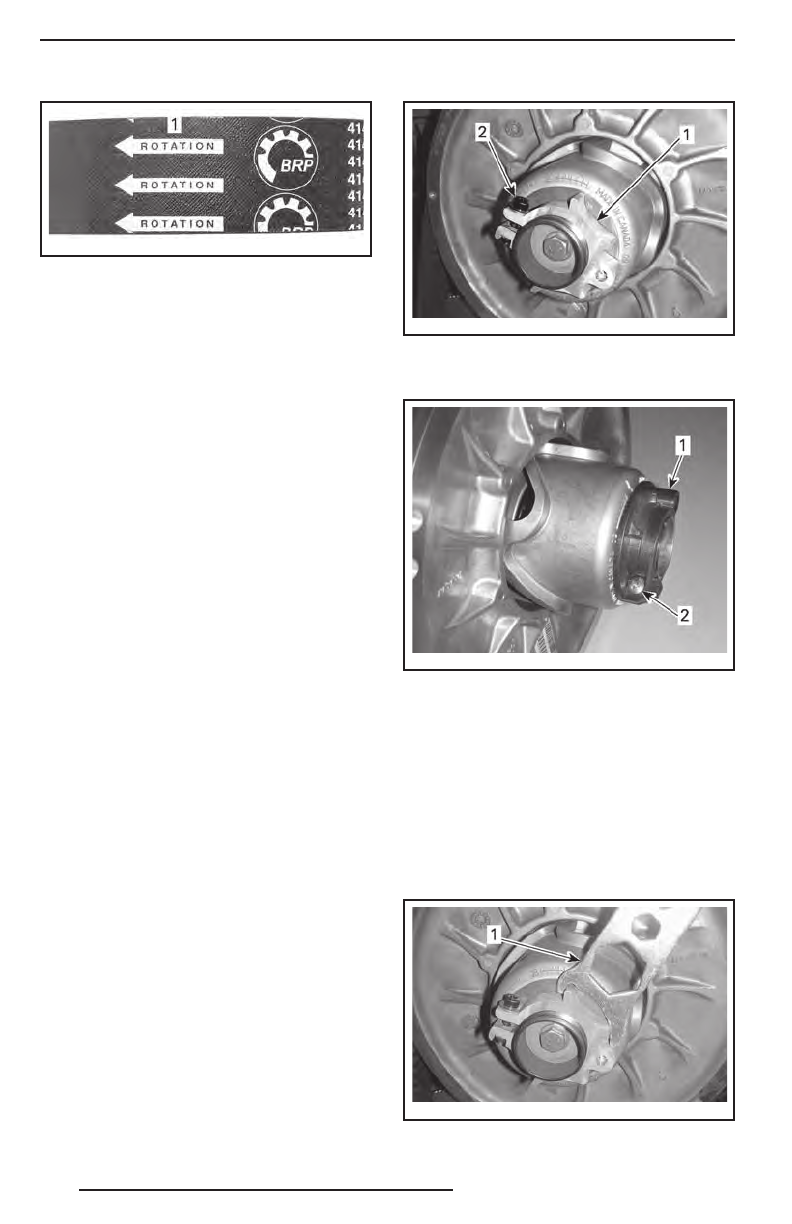

1.  Стрелки, указывающие направления рабочего

движения ремня

3.  Выверните и снимите приспособление

для разведения ведомого шкива.

4.  Несколько раз проверните ведомый

шкив, чтобы ремень занял правильное

положение между фланцами.

5.  Если установлен новый ремень, про-

изведите регулировку ремня по высо-

те. См. ниже «

РЕГУЛИРОВКА РЕМНЯ

ВАРИАТОРА ПО ВЫСОТЕ

».

6.  Установите  защитный  кожух  рем-

ня вариатора, см. «

УСТАНОВКА ЗА-

ЩИТНОГО КОЖУХА РЕМНЯ ВАРИА-

ТОРА

».

7.  Закройте боковую панель. См. главу

«

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,

ОБОРУДОВАНИЕ

».

Регулировка ремня вариатора

по высоте

После установки нового ремня вариато-

ра необходимо проверить его регулиров-

ку по высоте.
Регулировка ремня вариатора по высоте

осуществляется в следующей последо-

вательности:
1.  Снимите колпачок шнура безопасно-

сти с контактного устройства.

2.  Откройте левую боковую панель. См.

главу «

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ

».

3.  Снимите защитный кожух, как описа-

но в разделе «

СНЯТИЕ ЗАЩИТНОГО

КОЖУХА РЕМНЯ ВАРИАТОРА

».

4.  Отпустите фиксирующий винт.

mmo2 011 -003 -01 0_a

АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Регулировочная муфта
2. Фиксирующий винт

mmo2 010 -003 -01 1_a

ПЛАСТМАССОВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Регулировочная муфта
2. Фиксирующий винт

5.  Используя специальное приспособле-

ние для регулировки подвески, входя-

щее в комплект возимого инструмен-

та,  поворачивайте  регулировочную

муфту  на  четверть  оборота  за  раз,

после чего проворачивайте ведомый

шкив, чтобы ремень занял правильное

положение между его фланцами.

mmo2 011 -003 -01 1_a

АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Приспособление для регулировки

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
