62

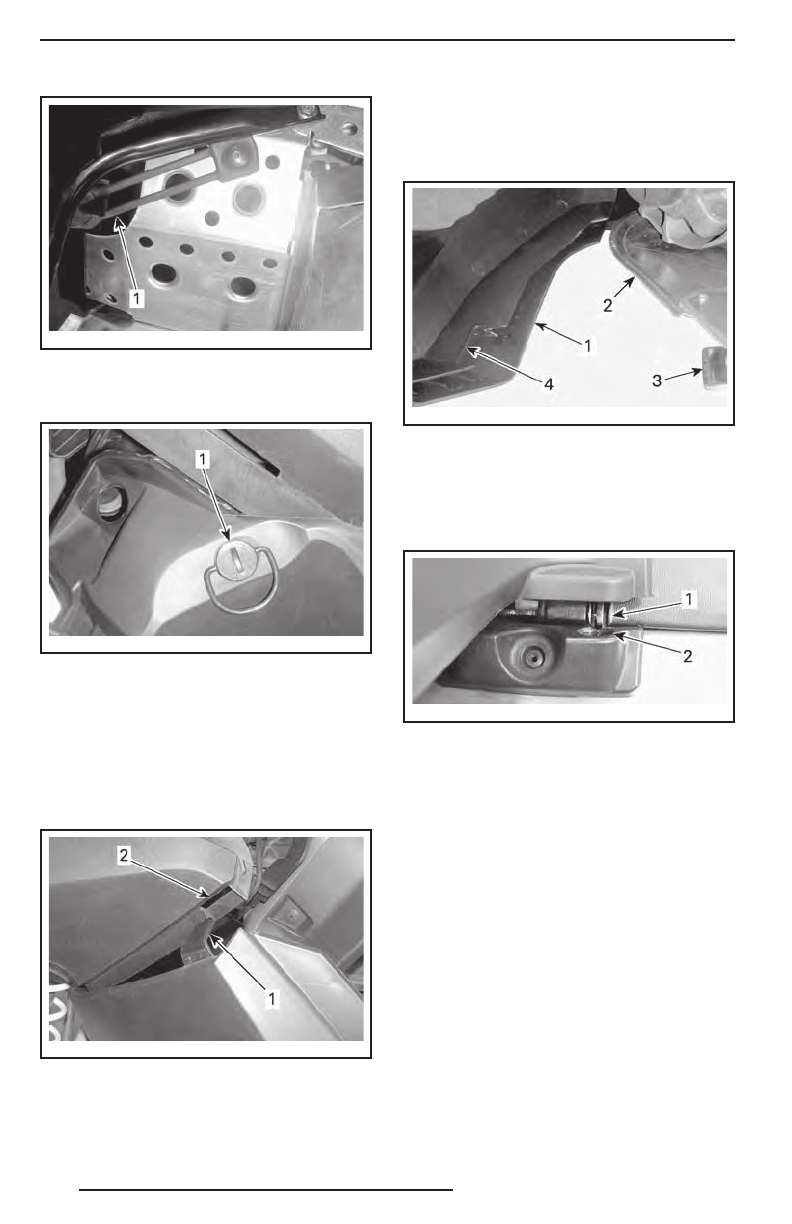

mmo2 009 -004 -04 4_a

1. Резиновый фиксатор

3.  Поверните  фиксатор  на

¼

  оборота

против часовой стрелки.

mmo2 009 -004 -04 5_a

1. Фиксатор

4.  Слегка приподнимите заднюю часть

панели и откройте.

Закрывание нижней боковой

панели

1.  Вставьте фиксатор панели в паз ниж-

него поддона.

mmo2 011 -006 -10 1_a

1. Нижний фиксатор боковой панели
2. Паз нижнего поддона

2.  Установите  нижнюю  часть  панели

на  алюминиевое  шасси  так,  чтобы

алюминиевый  выступ  шасси  вошёл

в паз панели.

mmo2 009 -004 -04 7_a

1. Нижняя панель
2. Алюминиевое шасси
3. Алюминиевый выступ
4. Паз панели

3.  Вставьте выступ панели в паз, распо-

ложенный на тоннеле.

mmo2 011 -006 -10 2_a

1. Штифт
2. Паз туннеля

4.  Застегните резиновый фиксатор.
5.  Закройте фиксатор, повернув его на

¼

оборота по часовой стрелке.

Снятие/установка нижней

боковой панели

1.  Откройте нижнюю боковую панель как

описано выше.

2.  Поднимите переднюю часть панели

и освободите нижнюю часть из паза.

3.  Освободите верхнюю часть панели,

опустив панель.

Процедура установки выполняется в об-

ратном порядке.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
