57

mmo2 010 -002 -00 8_a

1. Монтажный кронштейн
2. Пазы

mmo2 010 -002 -00 9_a

ВНУТРИ БАГАЖНОГО ОТДЕЛЕНИЯ
1. Фиксаторы

3.  Плотно закройте крышку багажного

отделения.

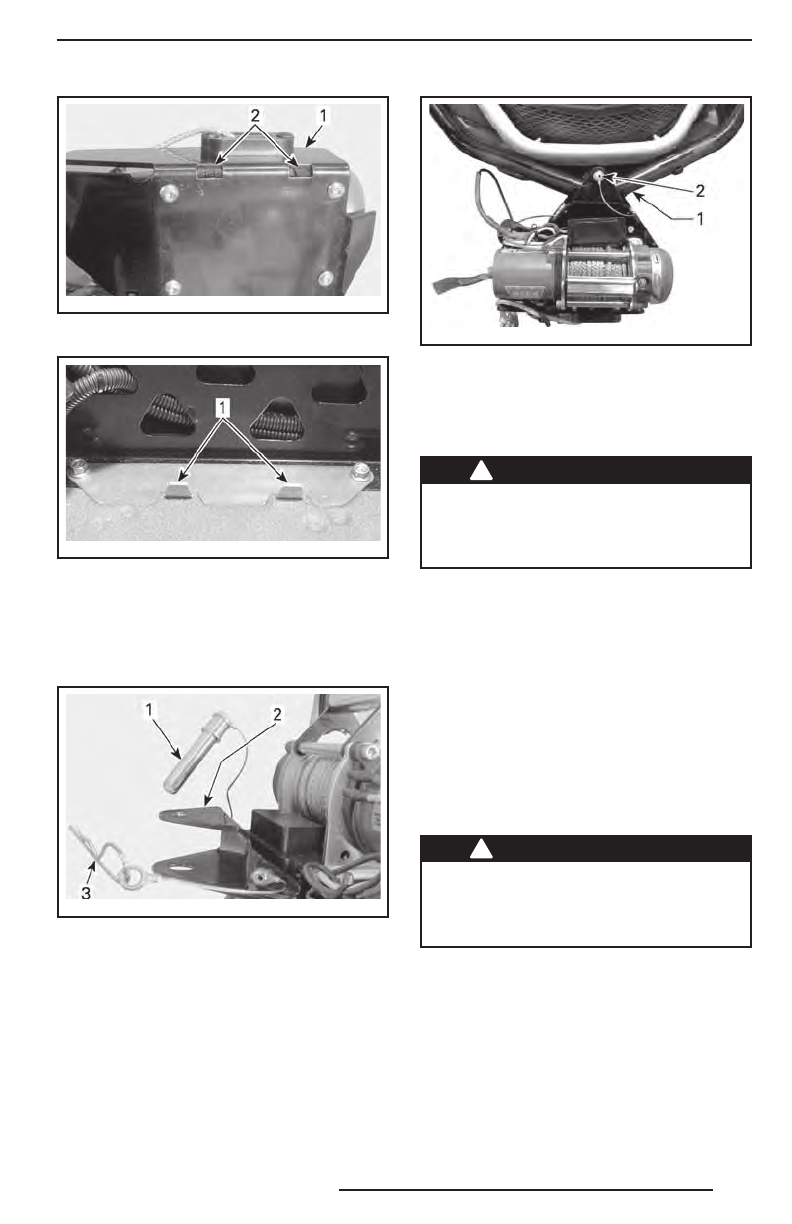

Установка лебёдки на снегоход

mmo2 010 -002 -00 5_a

1. Палец
2. Крепёжный кронштейн
3. Проволочный фиксатор

Установка  лебёдки  на  переднюю

часть снегохода

1.  Расположите передний бампер между

верхней и нижней проушинами мон-

тажного кронштейна лебёдки.

2.  Вставьте палец в отверстия монтаж-

ного кронштейна, чтобы он проходил

позади бампера.

mmo2 010 -002 -00 6_a

УСТАНОВКА НА ПЕРЕДНЮЮ ЧАСТЬ СНЕГОХОДА
1. Передний бампер
2. Палец

3.  Зафиксируйте палец с помощью про-

волочного фиксатора.

!

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается эксплуатация лебёд-

ки, если палец её крепления не за-

фиксирован с помощью проволоч-

ного фиксатора.

Установка  лебёдки  на  заднюю  часть

снегохода

Кроме моделей, предназначенных для

Европейского рынка

1.  Установите  монтажный  кронштейн

лебёдки на сцепное устройство сне-

гохода.

2.  Вставьте палец в отверстия монтажно-

го кронштейна и сцепного устройства.

3.  Зафиксируйте палец с помощью про-

волочного фиксатора.

!

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается эксплуатация лебёд-

ки, если палец её крепления не за-

фиксирован с помощью проволоч-

ного фиксатора.

Модели, предназначенные для Евро-

пейского рынка

Наденьте  нижнюю  проушину  монтаж-

ного кронштейна лебёдки на крюк, см.

главу «

СЦЕПНОЕ УСТРОЙСТВО

». Опе-

рация сцепки подробно описана в гла-

ве «

СЦЕПНОЕ УСТРОЙСТВО

» текуще-

го раздела.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
