56

Сцепное устройство J-типа

(модели для Европейского рынка)

Присоединение к сцепному устройству

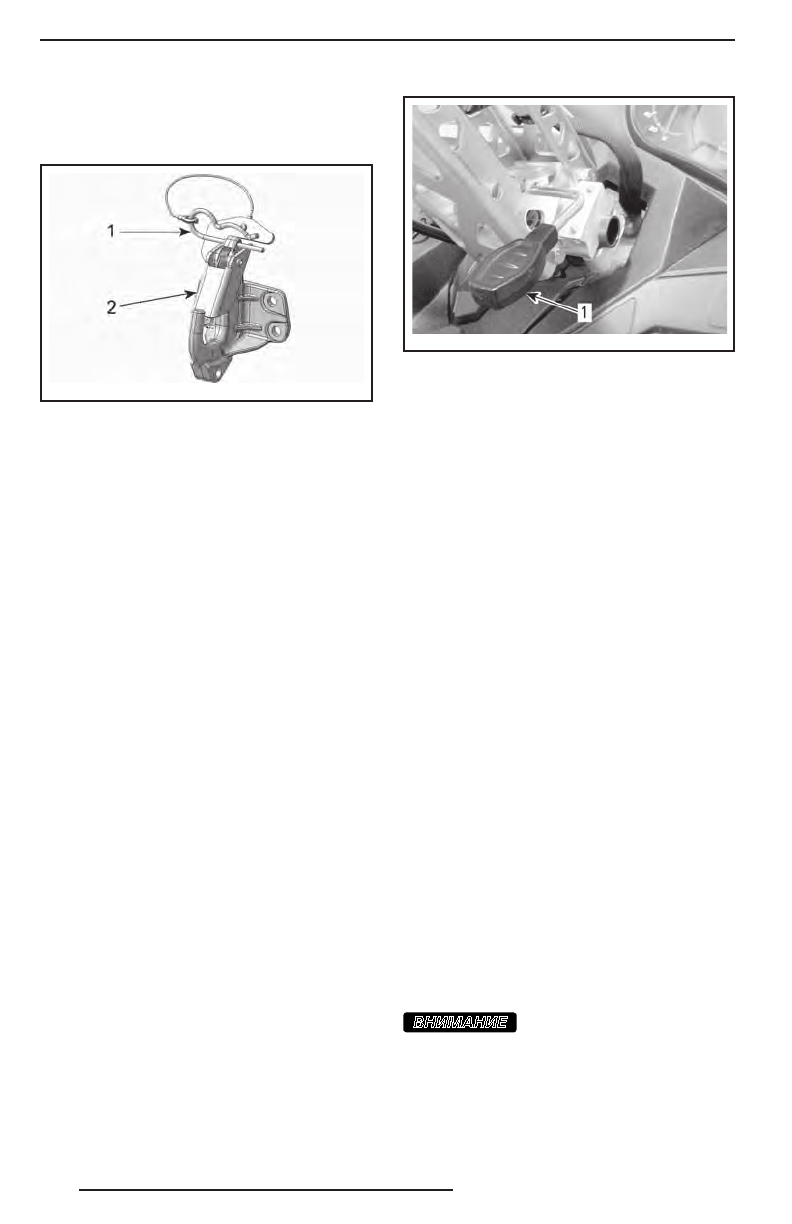

mmo2 011 -007 -01 2_a

1. Проволочный фиксатор
2. Предохранительная защёлка

1.  Извлеките проволочный фиксатор.
2.  Расположите проушину дышла бук-

сируемого оборудования над крюком

сцепного устройства.

3.  Нажмите на дышло, отклонив предо-

хранительную защёлку.

4.  Закрепите предохранительную защёл-

ку, установив проволочный фиксатор.

Отсоединение от сцепного устройства

1.  Извлеките проволочный фиксатор.
2.  Нажмите на предохранительную за-

щёлку  вперёд,  чтобы  снять  дышло

с крюка.

3.  Отсоедините буксируемое оборудо-

вание.

4.  Установите  проволочный  фиксатор

на место.

22)  Регулировка

положения руля

Expedition sE

на модели Expedition SE предусмотрена

возможность регулировки руля по высо-

те. Регулировка выполняется в следую-

щей последовательности:
1.  Потяните рычаг блокировки вверх.

mmo2 010 -002 -00 4_a

1.  Рычаг блокировки механизма регулировки по-

ложения руля.

2.  Установите руль в нужное положение

и зафиксируйте его, нажав рычаг бло-

кировки.

ПРИМЕЧАНИЕ:

 На других моделях руль

может устанавливаться в необходимое

фиксированное  положение,  обращай-

тесь к авторизованному дилеру Ski-Doo.

23)  Лебёдка

Модель Expedition sE

С данной моделью снегохода поставля-

ется лебёдка, которая может временно

устанавливаться в передней или в зад-

ней части снегохода.

Хранение лебёдки

Лебёдка хранится в заднем багажном от-

делении.
Чтобы извлечь лебёдку необходимо от-

крыть крышку багажного отделения, см.

выше главу «

БАГАЖНОЕ ОТДЕЛЕНИЕ

».

Погрузка лебёдки осуществляется в сле-

дующей последовательности:
1.  Откройте крышку багажного отделения,

см. главу «

БАГАЖНОЕ ОТДЕЛЕНИЕ

».

2.  Установите  пазы  монтажного  крон-

штейна лебёдки на фиксаторы, рас-

положенные на днище багажного от-

деления, с левой стороны.

ВНИМАНИЕ

У б ед и те с ь ,   ч то   т р о с

и электрические провода не зажаты

между лебёдкой и днищем багажно-

го отделения.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
