59

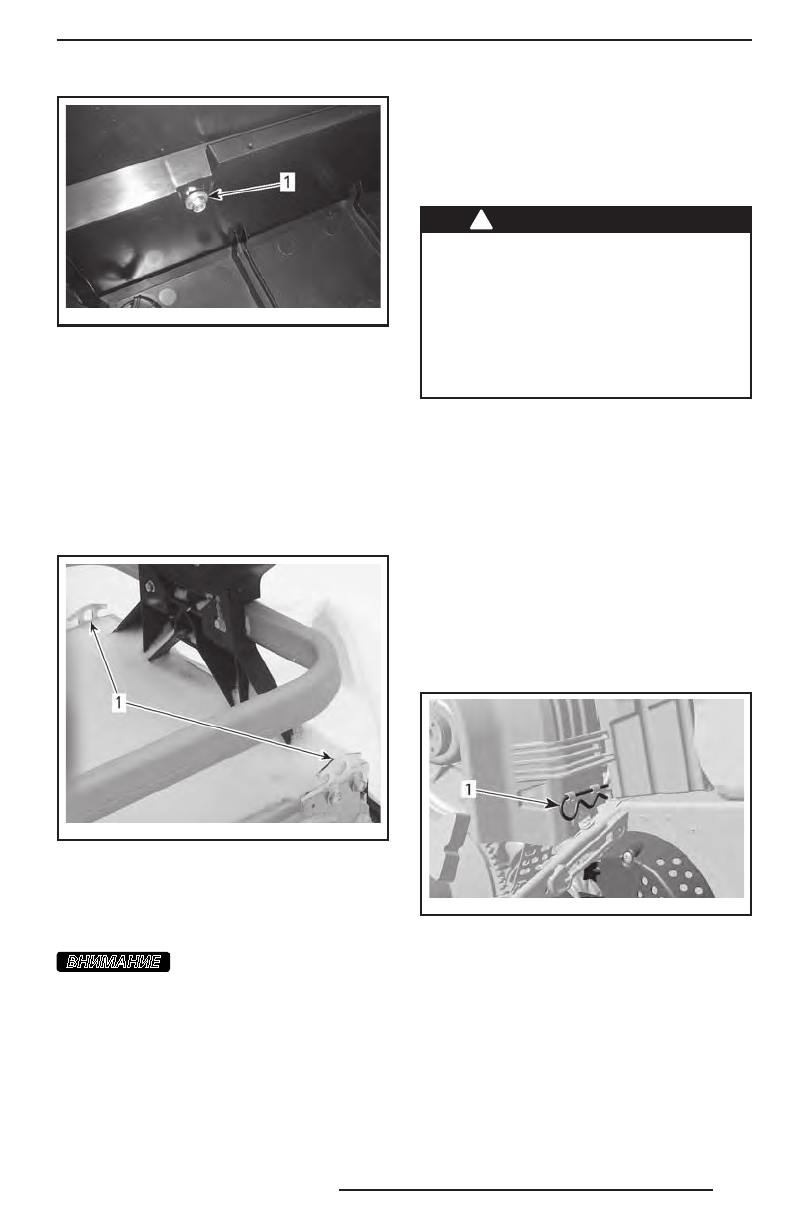

mmo2 010 -002 -01 3_a

ВНУТРИ БАГАЖНОГО КОФРА
1. Винт крепления

Перед установкой багажного кофра убе-

дитесь, что поверхность туннеля чистая.

Установите кофр на направляющие ба-

гажника.
Заверните  четыре  винта  крепления

кофра крутящим моментом (10 ± 1) Н•м.

25)  Проушины для

крепления груза

mmo2 012 -009 -00 1_a

ЗАДНЯЯ ЧАСТЬ СНЕГОХОДА
1. Проушины для крепления груза

Для крепления груза на задней багаж-

ной площадке предусмотрены две проу-

шины.

ВНИМАНИЕ

Не превышайте макси-

мальную грузоподъёмность задней

багажной площадки. МАКСИМАЛЬ-

НЫЙ вес перевозимого груза — 30 кг.

26)  Защитный кожух

ремня вариатора

Снятие защитного кожуха ремня

вариатора

!

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня вариа-

тора и щитками;

–  с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

ПРИМЕЧАНИЕ:

 Защитный кожух рем-

ня  вариатора  специально  изготовлен

несколько  большего  размера,  чтобы

обеспечить натяг в сопряжении с фик-

саторами. Это позволяет снизить уро-

вень шума и вибраций. При установке

кожуха необходимо сохранить этот натяг.
Снимите колпачок шнура безопасности

с контактного устройства.
Откройте левую панель моторного отсе-

ка, см. раздел «

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ

».

Извлеките проволочный фиксатор.

mmo2 008 -003 -06 3_a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор

Поднимите кожух за его заднюю часть

и извлеките из передних выступов.

Установка защитного кожуха

ремня вариатора

При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращён

вперёд.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
