86

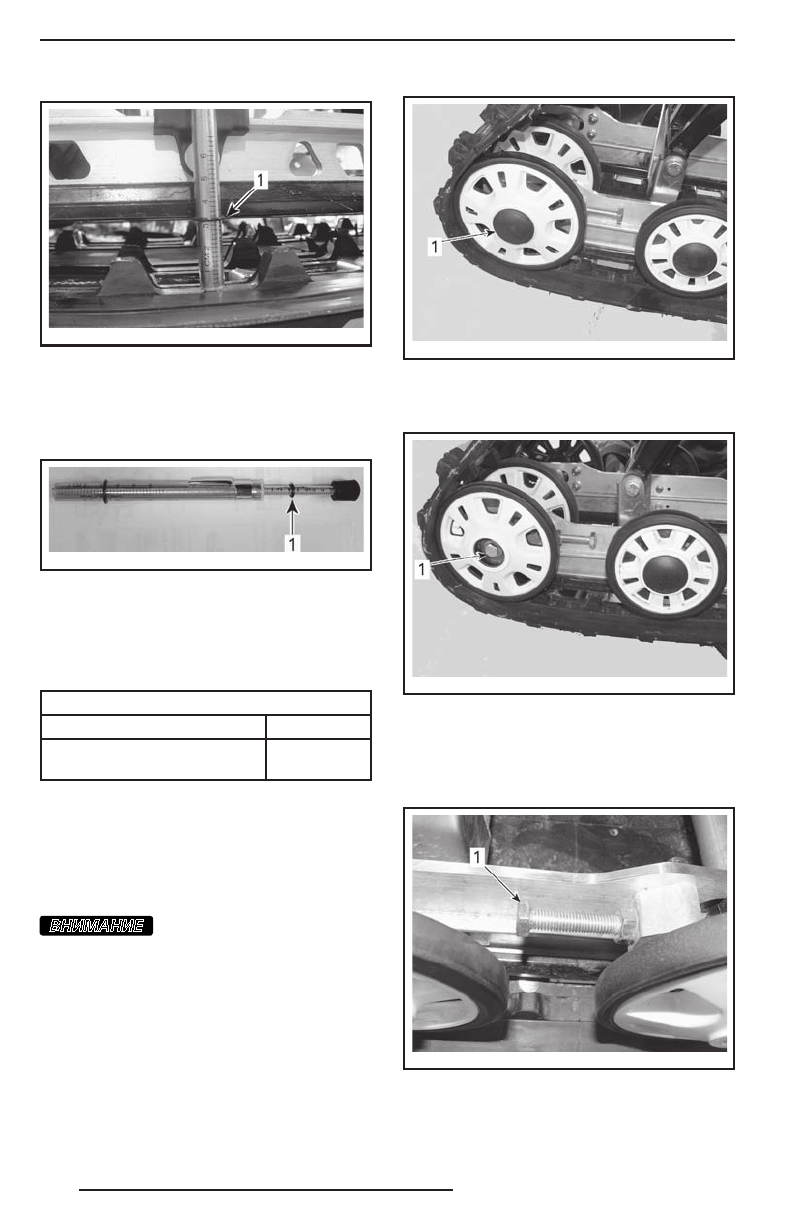

mmr200 9-1 33-0 02_ a
1. Нижнее кольцо инструмента на одном уровне
с нижней частью накладки опорного полоза
9. Считайте величину нагрузки, зафикси-
рованную с помощью верхнего коль-
ца инструмента.
mmr200 9-1 33-0 03_ a
СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
10. Полученное значение должно соот-
ветствовать данным, приведённым
в расположенной ниже таблице.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
ВЕЛИЧИНА ПРОГИБА
40–50 мм
ПОЛУЧЕННОЕ ЗНАЧЕНИЕ
НАГРУЗКИ
7,3 кг
11. Если полученное значение не со-
ответствует данным, приведённым
в таблице, отрегулируйте натяжение
гусеницы. Более подробная информа-
ция приведена в параграфе «
РЕГУЛИ-
РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
».
вниманиЕ
Слишком сильное натя-
жение гусеницы приводит к потере
мощности и чрезмерной нагрузке
на компоненты подвески.
Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасно-
сти с контактного устройства.
2. Снимите колпачки задних катков (если
установлены).
fm r2008 -04 8-007_ a
1. Колпачок правого заднего направляющего катка
3. Ослабьте крепёжные болты задних
направляющих катков.
fm r2008 -04 8-008_ a
1. Болт крепления правого заднего направляю-
щего катка
4. Вращением регулировочных болтов
установите требуемое натяжение гу-
сеницы.
fm r2008 -04 8-009_ a
1. Правый регулировочный болт
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
