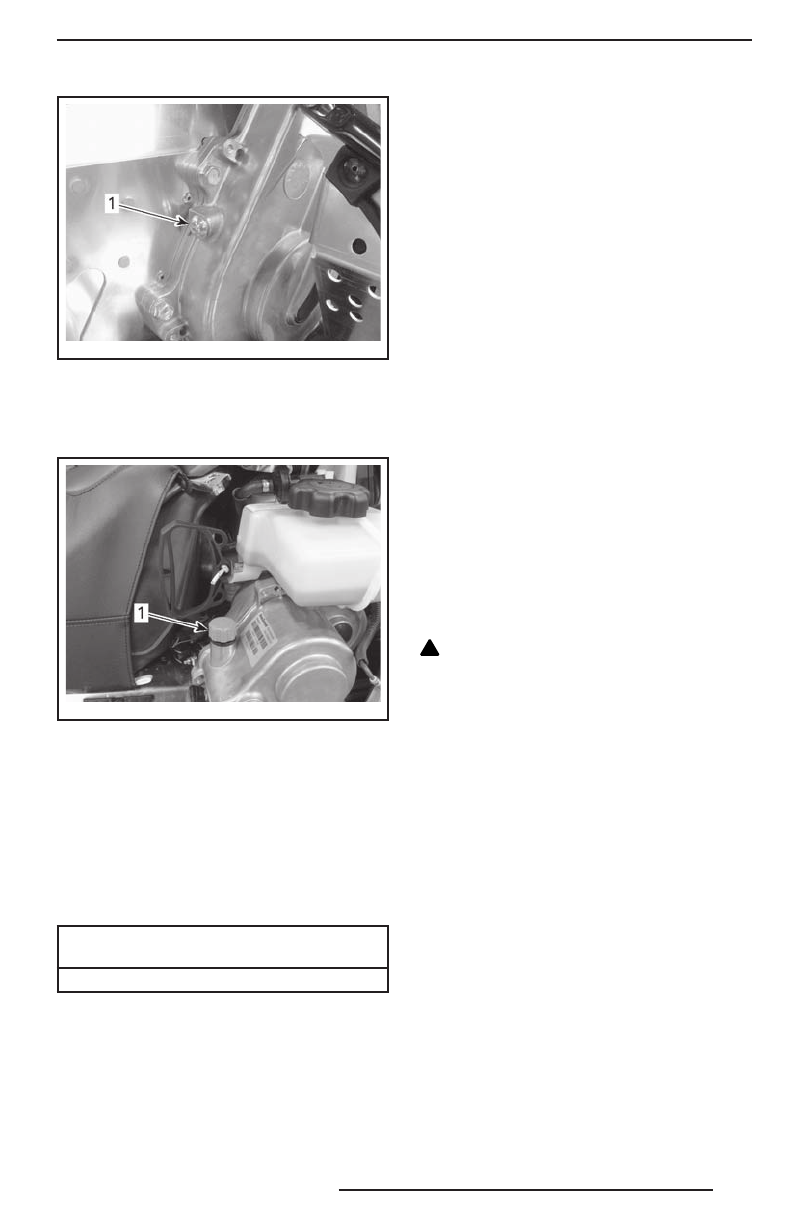

81

mmo2 009 -004 -03 3_a

1. Пробка контрольного отверстия

Чтобы долить масло:
1.  Отверните крышку заливной горло-

вины.

mmo2 009 -004 -03 4_a

ТИПОВОЙ ВАРИАНТ
1. Крышка заливной горловины

2.  Доливайте рекомендованное масло

через заливную горловину, пока оно

не начнёт вытекать через контроль-

ное отверстие.

3.  Установите пробку контрольного от-

верстия на место и затяните её ука-

занным моментом.

МОМЕНТ ЗАТЯЖКИ ПРОБКИ

КОНТРОЛЬНОГО ОТВЕРСТИЯ

(10 ± 1) Н•м

Ремень вариатора

Проверка ремня вариатора

Осмотрите ремень вариатора. Ремень

не должен иметь трещин, потёртостей,

признаков ненормального износа (не-

равномерный  или  односторонний  из-

нос,  отсутствие  внутренних  зубцов,

разрывы нитей армирующего корда и т.

д.). Возможные причины ненормально-

го износа: неправильная установка шки-

вов вариатора, трогание снегохода при

излишне высоких оборотах двигателя,

когда гусеничная лента приморожена,

начало движения до прогрева двигате-

ля, наличие задиров или загрязнение

рабочих поверхностей шкивов, попада-

ние масла на ремень или остаточные де-

формации запасного ремня. Обратитесь

к авторизованному дилеру Lynx.

Запасной ремень вариатора

Запасной ремень вариатора может хра-

ниться в багажном отделении.

ПРИМЕЧАНИЕ:

  Запасной  ремень  ва-

риатора не входит в комплект поставки

снегохода.

!

 ОСТОРОЖНО Убедитесь, что вещи,

которые хранятся в багажном отде-

лении, не повредят запасной ремень

вариатора.

Замена ремня вариатора

Снятие ремня вариатора

1.  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2.  Откройте  левую  боковую  панель,

см. раздел «

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ

».

3.  Снимите защитный кожух, как описа-

но в разделе «

СНЯТИЕ ЗАЩИТНОГО

КОЖУХА РЕМНЯ ВАРИАТОРА

».

4.  Чтобы  развести  фланцы  ведомого

шкива,  вставьте  специальное  прис-

пособление,  входящее  в  комплект

возимого инструмента, в резьбовое

отверстие регулировочной муфты (см.

рисунок).

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
