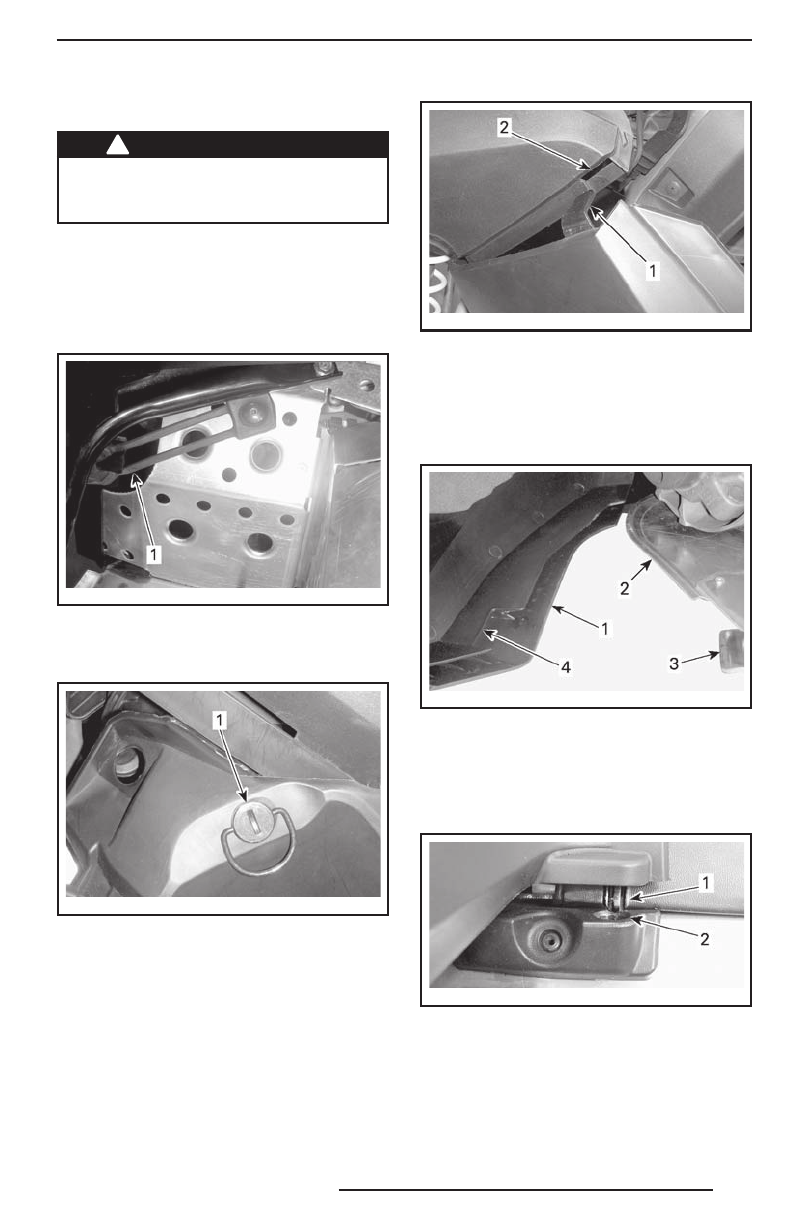

23) Нижние боковые панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сняты-
ми боковыми панелями.
Открывание нижней боковой
панели
1. Снимите верхнюю боковую панель,
см. выше.
2. Освободите резиновый фиксатор.
mmo2 009 -004 -04 4_a
1. Резиновый фиксатор
3. Поверните фиксатор на
¼
оборота
против часовой стрелки.
mmo2 009 -004 -04 5_a
1. Фиксатор
4. Слегка приподнимите заднюю часть
панели и откройте.
Закрывание нижней боковой
панели
1. Вставьте фиксатор панели в паз ниж-
него поддона.
mmo2 011 -006 -10 1_a
1. Нижний фиксатор боковой панели
2. Паз нижнего поддона
2. Установите нижнюю часть панели
на алюминиевое шасси так, чтобы
алюминиевый выступ шасси вошёл
в паз панели.
mmo2 009 -004 -04 7_a
1. Нижняя панель
2. Алюминиевое шасси
3. Алюминиевый выступ
4. Паз панели
3. Вставьте выступ панели в паз, распо-
ложенный на тоннеле.
mmo2 011 -006 -10 2_a
1. Штифт
2. Паз туннеля
4. Застегните резиновый фиксатор.
5. Закройте фиксатор, повернув его на
¼
оборота по часовой стрелке.
