85
Более подробная информация об изде-
лиях, улучшающих сцепление с опорной
поверхностью, приведена в главе «
ИЗ-
ДЕЛИЯ, УЛУЧШАЮЩИЕ СЦЕПЛЕНИЕ
С ОПОРНОЙ ПОВЕРХНОСТЬЮ
» в раз-
деле «
ИНФОРМАЦИЯ ПО БЕЗОПАС-
НОСТИ
».
Натяжение и центровка
гусеницы
ПРИМЕЧАНИЕ:
Операции регулирова-
ния натяжения и выравнивания гусенич-
ной ленты являются взаимосвязанными.
Обе регулировки должны производить-
ся одновременно.
!
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание серьёзных травм
и увечий:
– НЕ СТОЙТЕ позади или рядом
с вращающейся гусеницей;
– если есть необходимость в про-
ворачивании гусеницы, устанав-
ливайте заднюю часть снегохода
на опору с широким основанием
и отражательным щитком;
– гусеницу, поднятую над опорной
поверхностью, проворачивайте
только на малой скорости.
Из быстро вращающейся гусеницы
под действием центробежной силы
могут неожиданно вылететь сло-
манные шипы, звенья гусеницы или
какие-то посторонние предметы, ко-
торые способны нанести травмы но-
гам и другим частям тела.

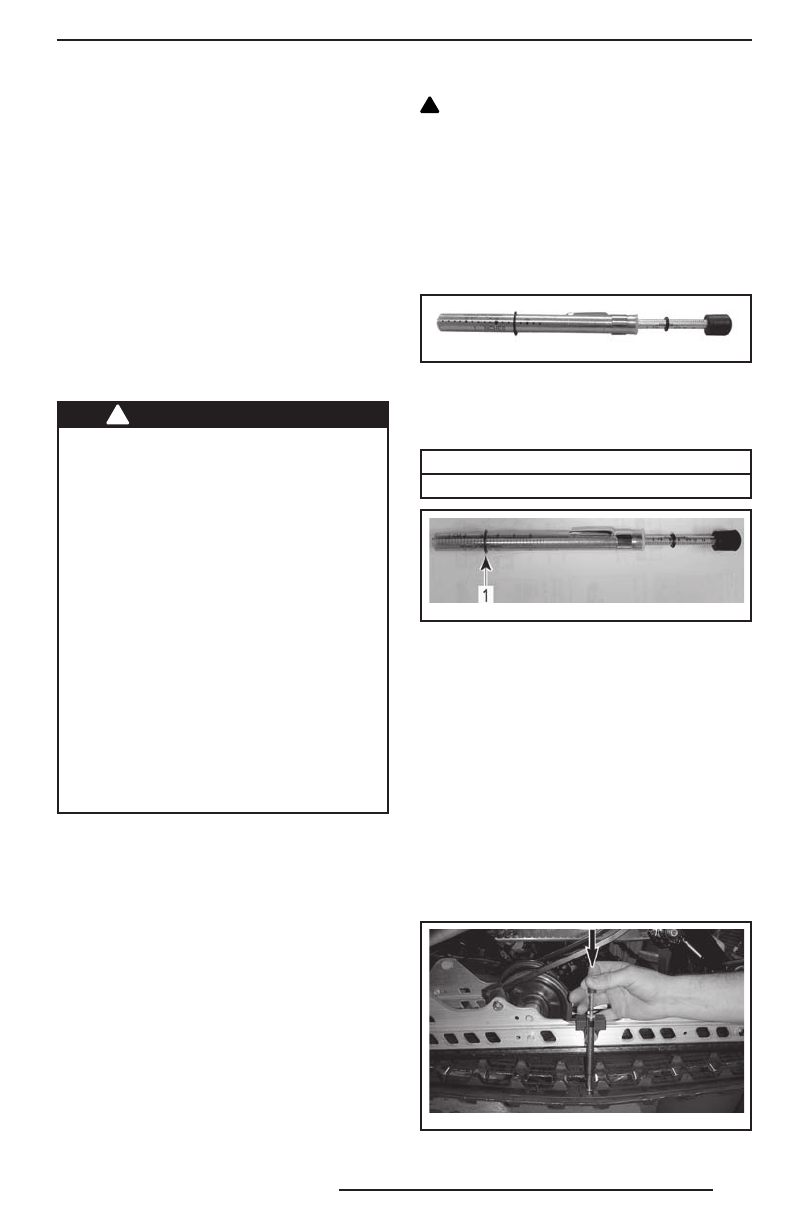

Проверка натяжения гусеницы
ПРИМЕЧАНИЕ:
Перед регулировкой на-
тяжения гусеничной ленты совершите
пробег на снегоходе по снежному покро-
ву в течение 15–20 минут.
1. Снимите колпачок шнура безопасно-
сти (ключ DESS) с контактного устрой-
ства.
2. Поднимите заднюю часть снегохода
и установите на опору с широким
основанием, чтобы гусеница не каса-
лась опорной поверхности.
!
ОСТОРОЖНО Практикуйте правиль-
ную технику подъёма, преимуществен-
но используйте силу ног. Не поднимай-
те заднюю часть снегохода, если у Вас
для этого недостаточно сил.
3. Задняя подвеска должна находиться
в свободном состоянии.
4. Используйте специальный инструмент
(TENSIOMETER (P/N 414 348 200).
414 348 200
5. С помощью нижнего кольца инстру-
мента для измерения натяжения за-
дайте величину прогиба.
ПРОГИБ
40–50 мм
mmr200 9-1 33-0 03_ b
УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1. Нижнее кольцо установлено в положение, со-
ответствующее техническим характеристикам
6. Установите верхнее кольцо инстру-
мента в положение, соответствую-
щее усилию 0 кгс.
7. Установите инструмент для измере-
ния натяжения на гусеницу посере-
дине между передними и задними на-
правляющими катками.
8. Нажмите на инструмент вниз, чтобы
нижнее кольцо оказалось на одном
уровне с нижней частью накладки
опорного полоза.
mmr200 9-1 33-0 01_ a
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
