56

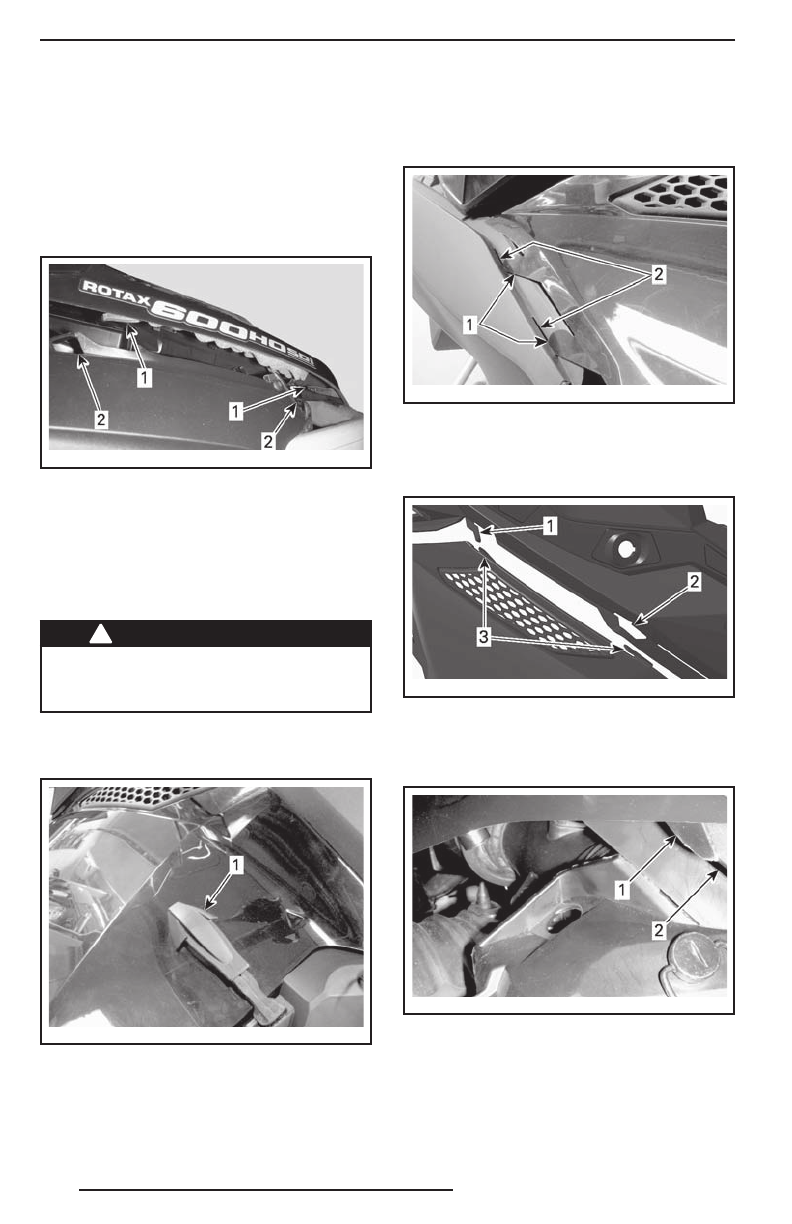

3. Сдвиньте капот вперёд, чтобы выве-
сти фиксаторы из пазов.
Установка капота
1. Совместите выступы на передней
и центральной частях капота с со-
ответствующими пазами в нижнем
поддоне.
mmo2 009 -004 -03 9_a
ТИПОВОЙ ВАРИАНТ
1. Фиксаторы
2. Пазы
2. Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.
22) Верхние боковые панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сняты-
ми боковыми панелями.
Снятие верхней боковой панели
1. Освободите резиновый фиксатор.
mmo2 009 -004 -04 0_a
1. Резиновый фиксатор
2. Поднимите заднюю часть панели, что-
бы вывести пластиковый фиксатор
из консоли.
3. Переместите панель назад.
Установка верхней боковой панели
1. Вставьте нижние фиксаторы панели
в пазы нижнего поддона.
mmo2 009 -004 -04 2_a
1. Нижние фиксаторы панели
2. Пазы нижнего поддона
2. Закрепите центральный верхний фик-
сатор панели на консоли.
mmo2 011 -006 -10 0_a
1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели
3. Вставьте задний выступ в паз консоли.
mmo2 009 -004 -04 1_a
1. Задний выступ
2. Паз консоли
4. Застегните резиновый фиксатор.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
