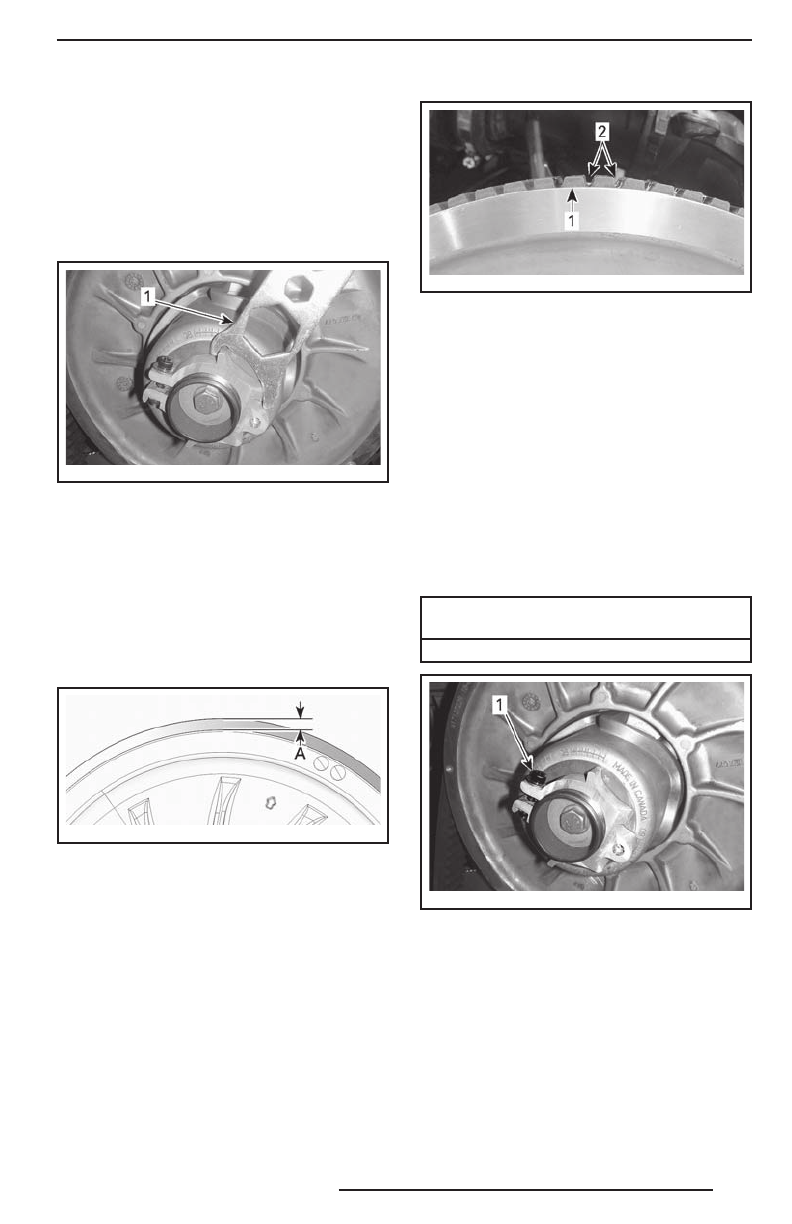

5.  Используя специальное приспособле-

ние для регулировки подвески, входя-

щее в комплект возимого инструмен-

та,  поворачивайте  регулировочную

муфту  на  четверть  оборота  за  раз,

после чего проворачивайте ведомый

шкив, чтобы ремень занял правильное

положение между его фланцами.

mmo2 011 -003 -01 1_a

АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Приспособление для регулировки

ПРИМЕЧАНИЕ:

 Регулировочная муфта

имеет левую резьбу

.

Ремень, не имеющий внешней зубча-

той поверхности

Повторяйте шаг 5, пока внешняя поверх-

ность ремня вариатора не окажется вро-

вень с краем ведомого шкива.

mmr200 9-0 81-0 01_ a

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
A. 0 мм

Ремень с зубчатой внешней поверх-

ностью

Повторяйте  шаг  5,  пока  нижние  по-

верхности  канавок  внешней  зубчатой

поверхности ремня вариатора не совпа-

дут с краем ведомого шкива.

mmr200 8-0 40-1 08_ a

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. Край ведомого шкива
2.  Канавки зубчатой поверхности ремня

вариатора

Ремни вариатора всех типов

ПРИМЕЧАНИЕ:

 Вращение регулировоч-

ной муфты против часовой стрелки при-

водит к опусканию наружной поверхнос-

ти ремня вариатора относительно края

шкива. И наоборот, при вращении муф-

ты по часовой стрелке поверхность рем-

ня поднимается.
6.  Затяните фиксирующий винт указан-

ным моментом.

МОМЕНТ ЗАТЯЖКИ

ФИКСИРУЮЩЕГО ВИНТА

5,5 ± 0,5 Н•м

mmo2 011 -003 -01 0_b

1. Фиксирующий винт

7.  Установите  защитный  кожух  рем-

ня вариатора, см. «

УСТАНОВКА ЗА-

ЩИТНОГО КОЖУХА РЕМНЯ ВАРИА-

ТОРА

».

8.  Закройте боковую панель. См. раздел

«

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,

ОБОРУДОВАНИЕ

».

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
