55

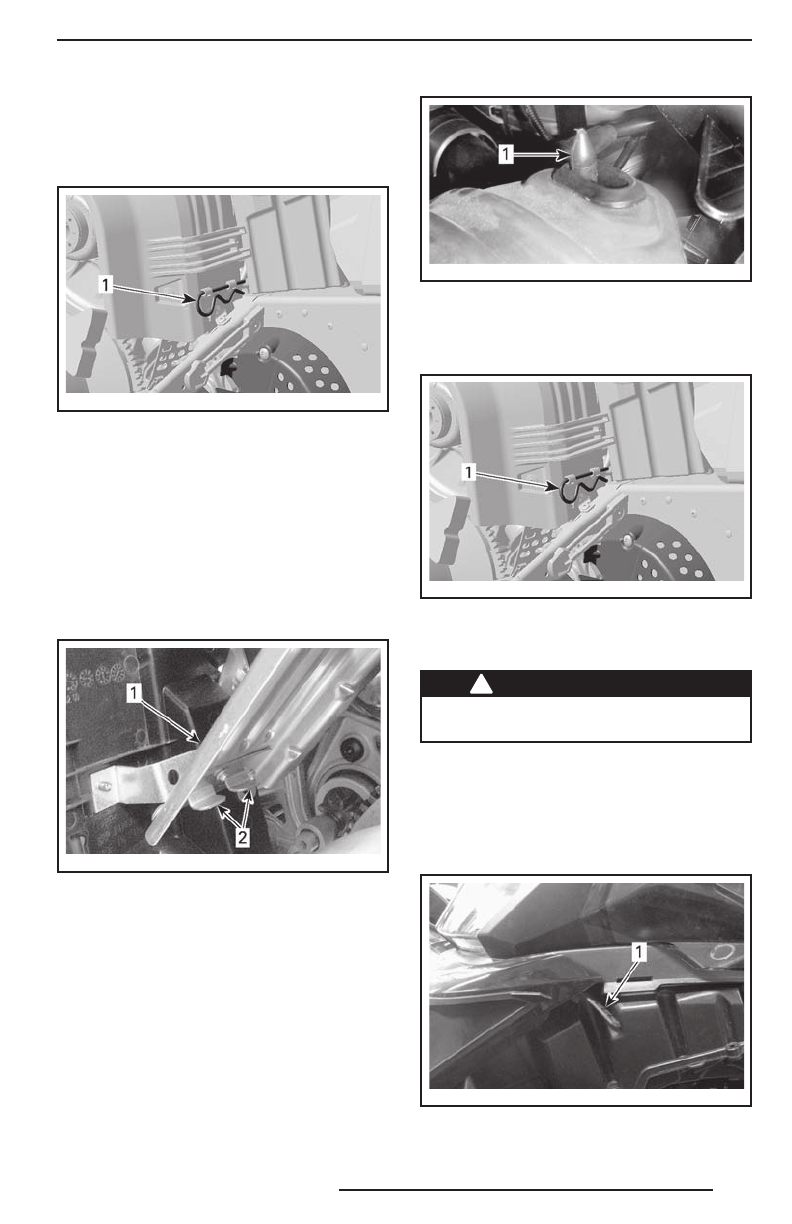

Откройте левую панель моторного отсе-
ка, см. раздел «
ОРГАНЫ УПРАВЛЕНИЯ,
ПРИБОРЫ, ОБОРУДОВАНИЕ
».
Извлеките проволочный фиксатор.
mmo2 008 -003 -06 3_a
ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
Поднимите кожух за его заднюю часть
и извлеките из передних выступов.
Установка защитного кожуха
ремня вариатора
При установке кожуха обратите внима-
ние на то, чтобы его вырез был обращён
вперёд.
Совместите прорези кожуха с выступами.
mmo2 009 -004 -03 5_a
1. Кожух
2. Фиксаторы
Установите уплотнитель на фиксирую-
щий палец.
mmo2 009 -003 -01 1_a
1. Фиксирующий палец
Установите заднюю часть кожуха на фик-
сатор и закрепите его с помощью прово-
лочного фиксатора.
mmo2 008 -003 -06 3_a
1. Проволочный фиксатор
21) Капот
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода со снятым капотом.
Снятие капота
1. Снимите верхние боковые панели как
указано ниже.
2. Освободите резиновые фиксаторы
с обеих сторон.
mmo2 009 -004 -03 8_a
1. Резиновый фиксатор
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
