4 3
mmo2 008 -007 -00 6_a

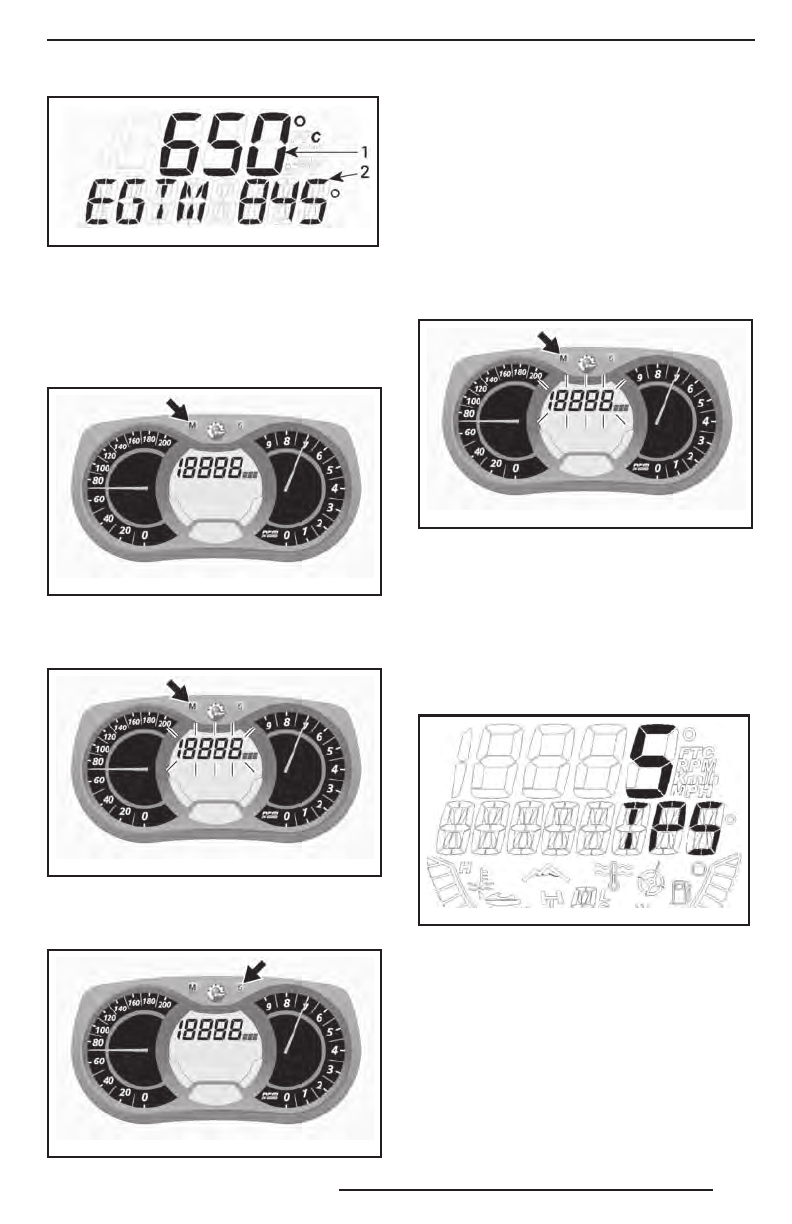

РЕЖИМ ТЕМПЕРАТУРЫ ОТРАБОТАВШИХ ГА ЗОВ
(EGTM)
1. Тек ущее значение
2. Максимальное записанное значение
3. Д ля подтверж дения выбора режима
нажмите кнопк у MODE ( M ) или подо -
ж дите 5 сек унд.
mmo2 007 -009 -06 6_o
Д ля сброса максимального записанно -
го значения нажимайте кнопк у MODE
( M ) д ля выбора режима.
mmo2 007 -009 -06 6_m
Нажмите и удерживайте в нажатом состо-
янии кнопку SET (S) в течение 5 секунд,
чтобы сбросить.
mmo2 007 -009 -06 6_w
N) Положение дросселя
В режиме реального времени прибли -
зительно отображает степень открытия
дроссельной заслонки ( в процентах —
0…100%).
Д ля выбора режима отобра жения по -
ложения дроссельной заслонки выпол-
ните следующее.
1. Для выбора дисплея нажимайте кноп-
к у MODE ( M ).
mmo2 007 -009 -06 6_m
ПРИМЕЧАНИЕ :
Дисплей будет мигать
приблизительно 5 сек унд , а затем вер -
нётся в предыдущий режим, если выбор
дисплея не выполнен.
2. При мигающем дисплее, нажимайте
кнопк у SET ( S ) д ля вы б ор а реж има
ото б р а жения п оложения д р о с с еля
(TPS ).
mmo2 009 -009 -00 5
РЕ ЖИМ ПОЛОЖЕНИЯ ДРОССЕЛЯ
3. Д ля подтверж дения выбора режима
нажмите кнопк у MODE ( M ) или подо -
ж дите 5 сек унд.
