40
mmo2 007 -009 -06 6_w

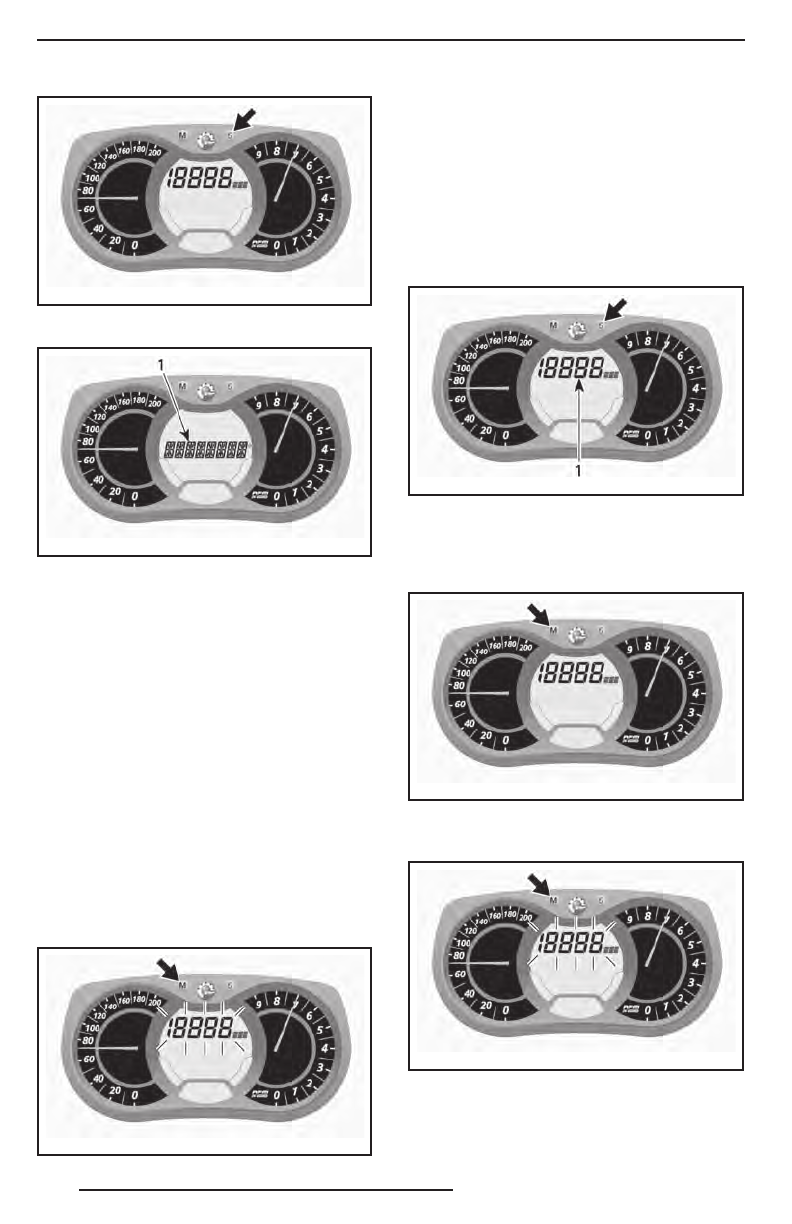

J) Дисплей сообщений
mmo2 007 -009 -06 6_c
1. Дисплей сообщений
Обычные сообщения подробно описа-
ны в параграфе «
СИГНАЛЬНЫЕ ЛАМПЫ
И ПРЕДУПРЕЖДАЮЩИЕ СООБЩЕНИЯ
».
Более под робная информация о неис -
правностях приведена в разделе «
СИ-
СТЕМА МОНИТОРИНГА
».
K) Максимальная частота
вращения коленчатого вала
П о к аз ы в а ет м а кс и м а л ь н ы е о б о р о т ы
двигателя ( об / мин ) после последнего
сброса показаний.
Д л я п о к аз а м а кс и м а л ь н ы х о б о р от о в
двигателя выполните следующие дей -
ствия :
1. Для выбора дисплея нажимайте кноп-
к у MODE ( M ).
mmo2 007 -009 -06 6_m
ПРИМЕЧАНИЕ :
Дисплей будет мигать
приблизительно 5 сек унд , а затем вер -
нётся в предыдущий режим, если выбор
дисплея не выполнен.
2. Ко гд а д и с п л ей мигает, н а ж им ай те
кнопк у SET ( S ) д ля переход а меж ду
пунк тами и выберите режим отобра -
жение максимальной частоты враще -
ния коленчатого вала (TOP_RPM ).
mmo2 007 -009 -06 6_n
1. Режим максимальной скорости (TOP_ SPD )
3. Д ля п од т верж дения вы б о р а р еж и -
м а н а ж мите к нопк у MODE ( M ) или
подож дите 5 сек унд.
mmo2 007 -009 -06 6_o
Д ля сброса показаний нажимайте кноп-
к у MODE ( M ), чтобы выбрать режим.
mmo2 007 -009 -06 6_m
Нажмите и удерживайте в нажатом состо-
янии кнопку SET (S) в течение 5 секунд,
чтобы сбросить.
