Когд а происходит первое вк лючение
инф ормационного цент р а, цифр овой
дисплей по умолчанию отображает по -
следний выбранный параметр.
!
ПРЕДОСТЕРЕЖЕНИЕ
Запрещаетс я выполнять установки
р еж и м о в и н ф о р м а ц и о н н о г о ц е н -
тра во в рем я д вижени я с негоход а.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
4) Сигнальные лампы
и предупреждающие сообщения
mmo2 008 -003 -02 4_a

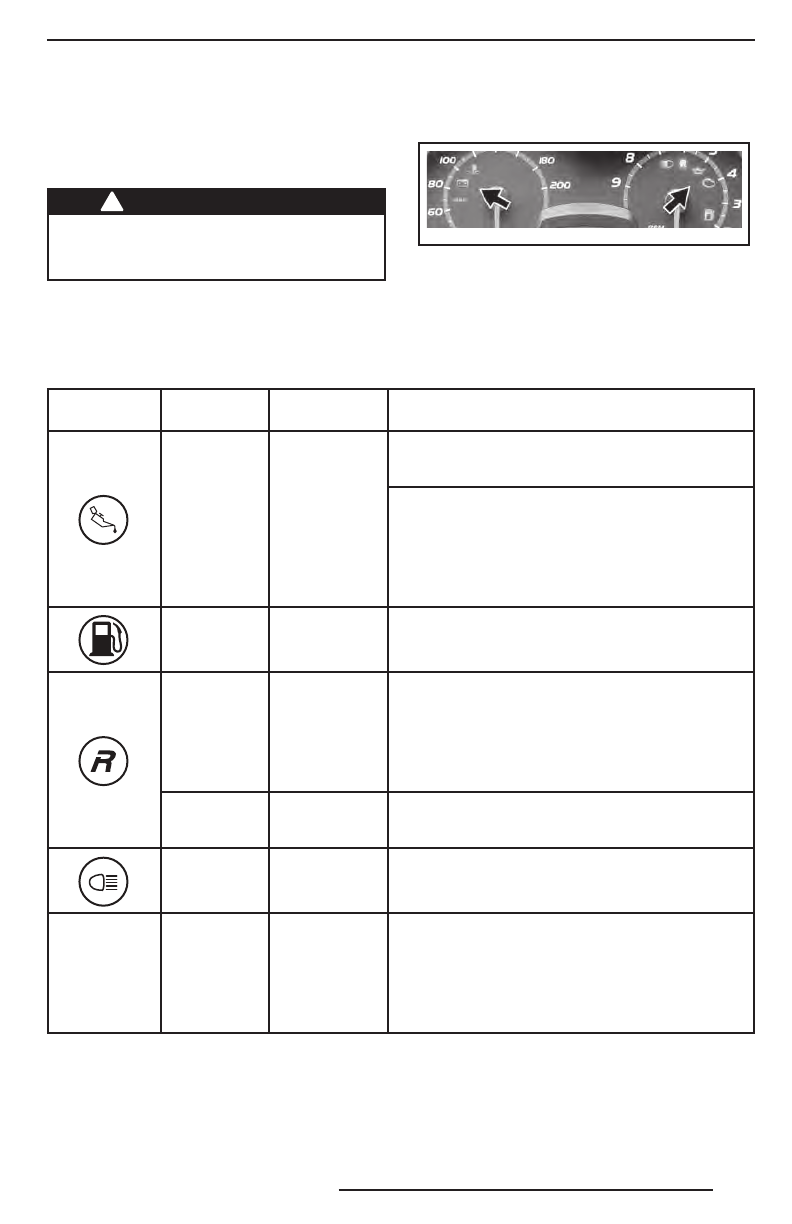

ТИПОВОЙ ВАРИАНТ — СИГНА ЛЬНЫЕ ЛАМПЫ
Опис ание сигнальных ламп приведе -
н о в т а б л и ц е. Д л я п о л у ч е н и я б о л е е
под робной информации о сигнальных
лампах см. раздел «
СИСТЕМА МОНИ-
ТОРИНГА
».
СИГН.
ЛАМПА (-Ы)
ЗВУКОВОЙ
СИГНАЛ
СООБЩЕНИЕ
ОПИСАНИЕ
Четыре
коротких
звуковых
сигнала каж-
дые 5 минут
LOW OIL
Двухтактные двигатели: Низкий уровень инжек-
ционного масла. Остановите снегоход в безо-
пасном месте и долейте инжекционное масло.
Четырехтактные двигатели: низкое давление
моторного масла. Остановите снегоход в безо-
пасном месте и проверьте уровень масла. При
необходимости доведите уровень масла до нор-
мы. Если уровень масла в норме, прекратите
эксплуатацию снегохода и свяжитесь с дилером
Lynx.
—
—
Низкий уровень топлива. Дисплей показывает
одно деление. Дозаправьте топливо как можно
раньше.
Продолжи-
тельные
сигналы,
повторяю-
щиеся с не-
большой
частотой
REVERSE
Реверс включён.
3 коротких
звуковых
сигнала
REV. FAIL
Режим реверса не включился — попытайтесь
снова.
—
—
Включён дальний свет фар.
—
—
WARM UP
Двигатель и/или инжекционное масло нуждают-
ся в прогреве перед началом работы. Частота
вращения принудительно ограничена до момен-
та достижения необходимой температуры (до
10 минут во время движения). Режим прогрева
может включиться после перезапуска, при экс-
плуатации при очень низких температурах.
