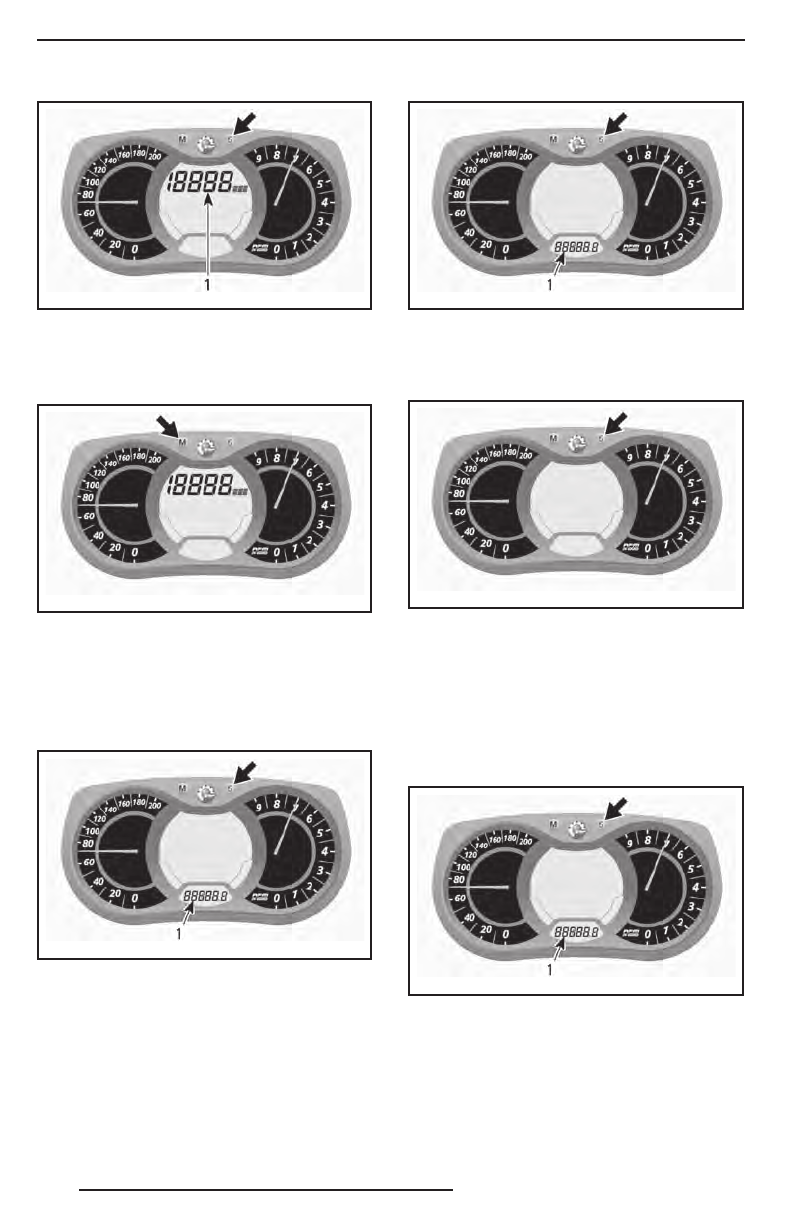

1. Режим тахометра
Д л я п о д т в е рж д ени я в ы б о р а р еж им а
на жмите кнопк у MODE ( M ) или подо -
ж дите 5 сек унд.
mmo2 007 -009 -06 6_o
C) Одометр
Измеряет общий пробег снегохода в ки-
лометрах или милях.
Для выбора режима одометра нажимай-
те кнопк у SET ( S ).
mmo2 007 -009 -06 6_p
1. Режим одометра ( км / мили )
D) Счётчик пробега за поездку
«A» или «B»
Счётчик пробега за поездк у измеряет
пу ть, пройденный снегоходом с момен-
та последнего сброса показаний.
Д ля выбора режима счётчика пробега
за поездк у (TRIP A / TRIP B) нажимайте
кнопк у SET ( S ).
mmo2 007 -009 -06 6_p
1. Режим счётчика пробега за поездк у (TRIP A /
TRIP B )
Д ля сброса показаний нажмите и удер -
живайте кнопк у SET ( S ).
mmo2 007 -009 -06 6_k
E) Счётчик моточасов
При вк лючённом электрооборудовании
этот счёт чик регистрирует наработк у
двигателя с момента последнего сбро -
са показаний.
Д ля выбора режима счёт чика моточа -
сов ( HrTRIP) нажмите кнопк у SET ( S ).
mmo2 007 -009 -06 6_p
1. Режим счётчика моточасов ( HrTRIP )
Д ля сброса показаний нажмите и удер -
живайте кнопк у SET ( S ).
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
Содержание
