42
mmo2 009 -009 -00 3_a

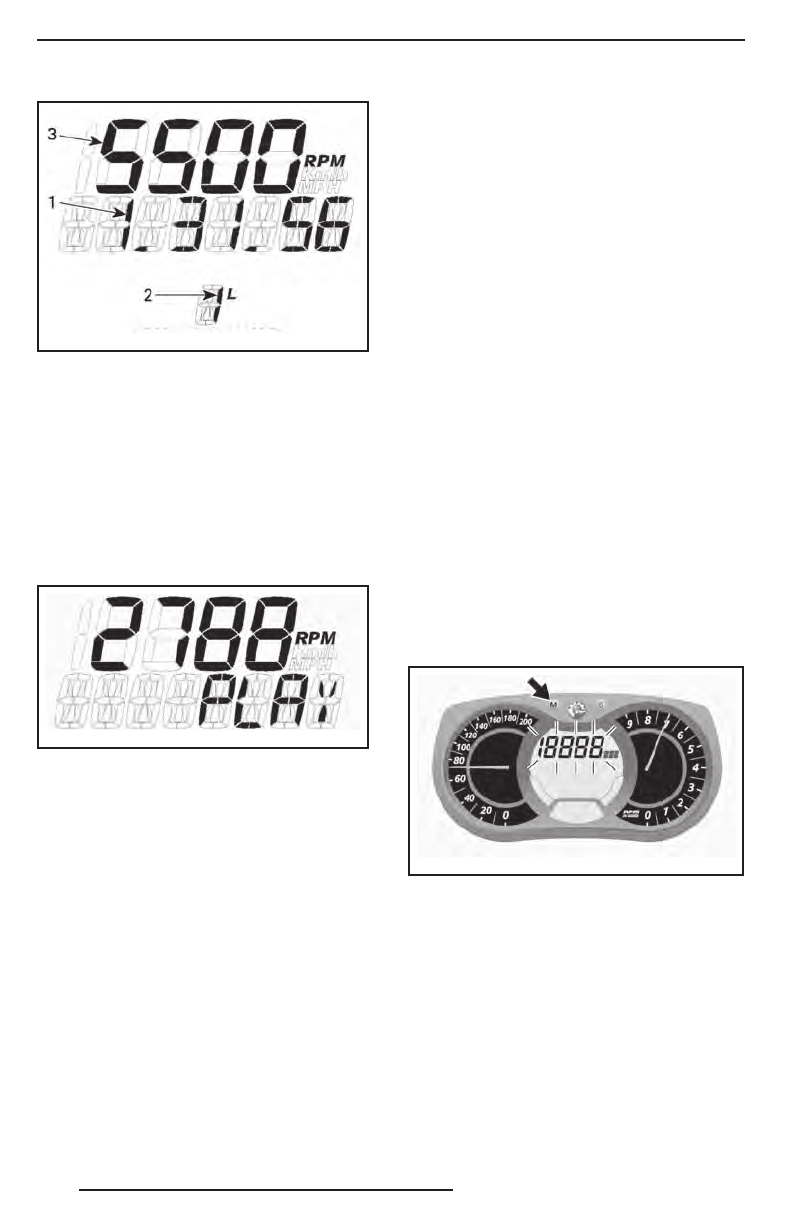

РЕ ЖИМ ЗАПИСИ
1. Время записи
2. Круг/ сессия
3. Выбранный режим
Д ля записи новой сессии, на жимайте
кнопк у SET ( S ), пока на дисплее не по -
явится функция REC ( з апись ). Повто -
рите ранее опис анную процедуру д ля
записи.
Просмотр записанных д анных:
Выберите режим PLAY (воспроизведение).
mmo2 008 -007 -00 5_a
ФУНКЦИЯ ВОСПРОИЗВЕДЕНИЯ
1. Нажмите кнопк у MODE ( M ) д ля вос -
произведения записанных д анных.
Все записанные данные (скорость, обо -
роты, з а д анная функция ) буду т одно -
временно отображены на дисплее.
2. На ж ми те к н о пк у SE T ( S ) д л я о с т а -
новки воспроизведения записанного
к руга ИЛИ на ж мите MODE ( M ) д ля
перек лючения на другой записанный
круг.
ПРИМЕЧАНИЕ :
Пр и н а ж ат ии к н о пк и
SET ( S ) остановится время воспроиз -
в од имого к ру га, з атем ото бр азит ь с я
записанное время круга, и через 5 се -
к унд дисплей автоматически перейдёт
к следующему записанному круг у.
После воспроизведения всех записан -
ных кругов, на дисплее появится на д -
пись STOP.
Д ля п о в то р н о го п р о с м от р а з апи с ан -
ны х д анны х , н а ж мите к но пк у SE T ( S )
д ля возврата к функции воспроизведе -
ния. Повторите процедуру, описанную
выше.
Д ля записи оставшихся кругов, нажми-
те к н о пк у SE T ( S ) д ля пер ек люч ения
в режим REC. Повторите ранее описан-
ную процедуру д ля записи.
Нажмите и удерживайте кнопк у SET ( S )
5 сек унд д ля выход а из режима запи -
си кругов, появится ранее выбранный
режим.
M) Температура отработавших
газов
Отображение в режиме реального вре -
мени температ уры отработавших газов
и сохранение максимального значения.
Д ля выбора режима отображения тем -
перат уры отработавших газов выпол -
ните следующее.
1. Для выбора дисплея нажимайте кноп-
к у MODE ( M ).
mmo2 007 -009 -06 6_m
ПРИМЕЧАНИЕ :
Дисплей будет мигать
приблизительно 5 сек унд , а затем вер -
нётся в предыдущий режим, если выбор
дисплея не выполнен.
2. При мигающем д ис плее, н а ж им ай -
те кнопк у SET ( S ) д ля выбора режи -
м а те м п е р а т у р ы в ы х л о п н ы х г аз о в
( EGTM ).
