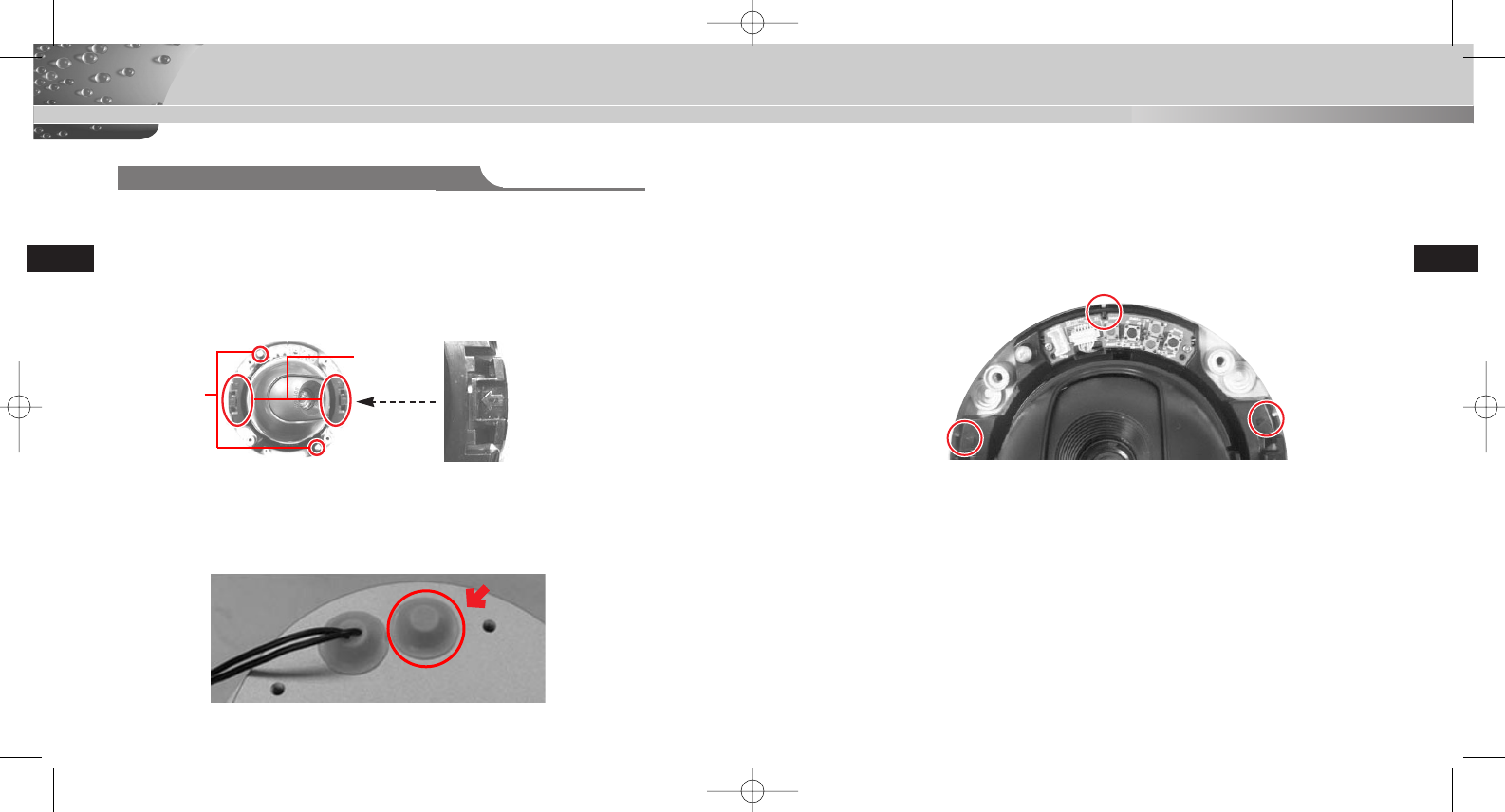

Installing the Camera
E
E
1. To connect the ALARM CABLE,disassemble the DOME COVER.
(For more information on disassembling the DOME COVER and assemble methods,
please refer to 'Installing the CAMERA bottom to a PIPE' in section no. 3.)
2. Disassemble the CAMERA bundle from the CASE.
1) Unscrew the 2 SCREWs anti-clockwise.
2) Pull the right and left levers inwards toward the arrow directions and then release
the latch and disassemble the bundle.
3. Pass the ALARM CABLE through the PIPE assembly hole of SCC-C9302P and then
connect it to the ALARM TERMINAL of the PCB.
Remove the rubber stopper on the SCC-C9302F and then pass the ALARM CABLE
again through this hole and connect it to the ALARM TERMINAL of the PCB.
2)
1)
Additionally Connecting the ALARM CABLE
4. Reassemble the CAMERA bundle to the CASE.
(Fix the 3 grooves on the CAMERA bundle to the protrusion on the
CASE and assemble as in the following image.There are arrows on the
right and left grooves on the CAMERA bundle.)
5. Adjust the LENS to the direction you want and assemble the DOME
COVER.
(For more information on adjusting the LENS and assembling the DOME
COVER, please refer to 'Installing the CAMERA bottom to a PIPE' in
section no. 3.)
