CVP-609/605 Руководство пользователя

99

Сб

ор

ка

 C

V

P

-6

05

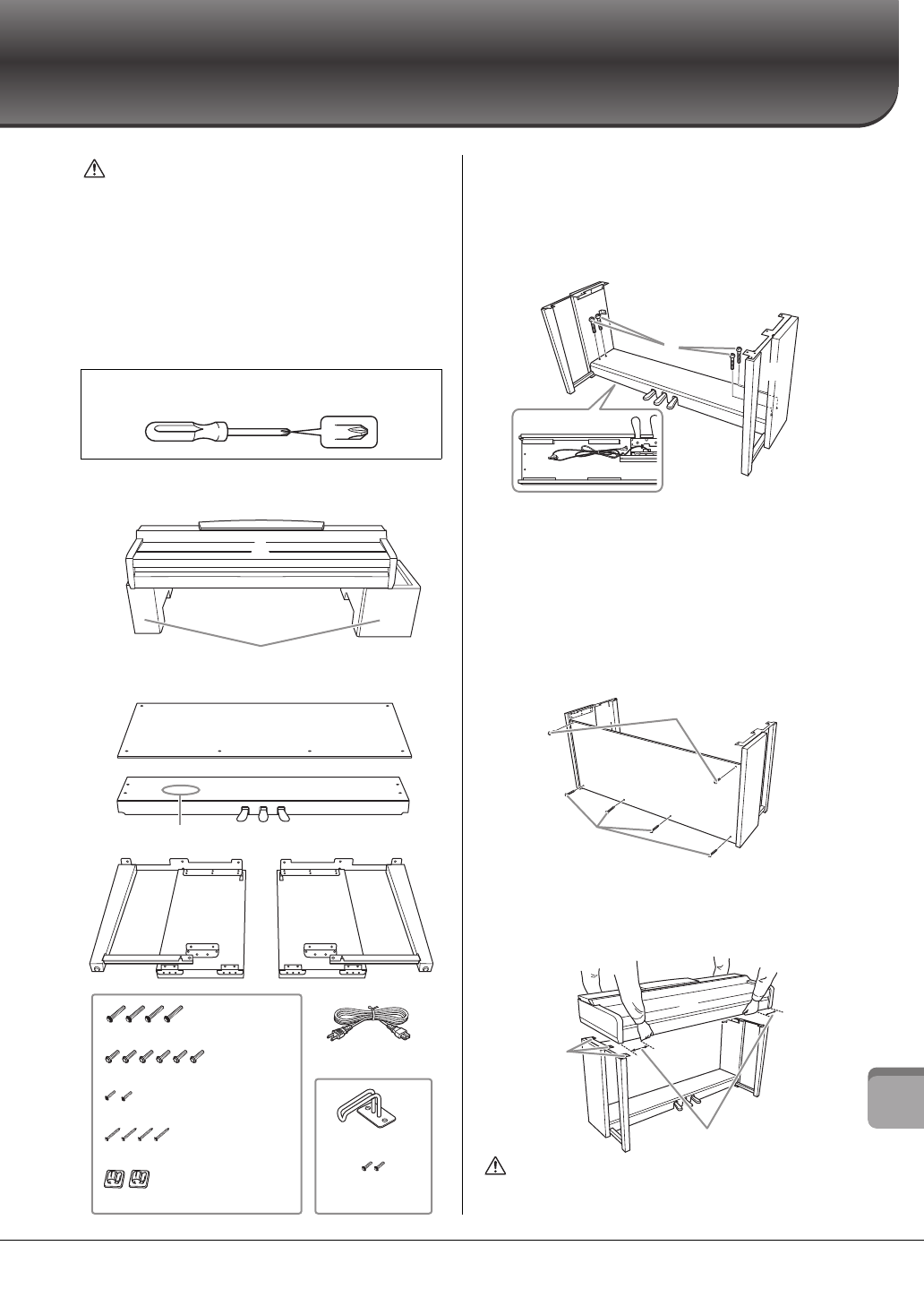

Сборка CVP-605

ВНИМАНИЕ

• Осуществляйте сборку инструмента на твёрдой и ровной

поверхности в просторном месте.

• Не перепутайте и не потеряйте компоненты, устанавливайте их

в правильном направлении. Выполняйте сборку согласно
приведенной в данном документе инструкции.

• Для выполнения сборки требуется не менее двух человек.
• Используйте только крепежные винты указанного размера,

входящие в комплект поставки. Не используйте другие винты.
Применение неподходящих по размеру винтов может привести
к повреждению или неисправности инструмента.

• По завершении сборки каждого блока надежно затяните все

винты.

• Для разборки инструмента выполните указанные действия

в обратном порядке.

Извлеките комплектующие из упаковки и проверьте их
наличие по списку.

1

Прикрепите блоки D и E к блоку C.

1

Отвяжите и распрямите упакованный кабель педалей.
Виниловый шнурок понадобится в дальнейшем при
выполнении шага 5.

2

Прикрепите блоки D и E к блоку C, затянув четыре
длинных винта (6 x 20 мм).

2

Прикрепите блок B к выполненной ранее
сборке.

1

Совместите отверстия для винтов на верхней стороне
блока B с отверстиями для кронштейна на блоках D и E,
затем прикрепите верхние углы блока B к блокам D и E,
вручную затянув два тонких винта (4 x 12 мм).

2

Надежно закрепите нижнюю часть блока B с помощью
четырех саморезов (4 x 20 мм).

3

Надежно затяните винты, установленные при
выполнении шага 2-

1

, на верхней части блока B.

3

Смонтируйте блок A на выполненной
ранее сборке.

При установке поместите руки на расстоянии не менее
15 см от краев основного блока.

ВНИМАНИЕ

• Будьте внимательны, чтобы не уронить этот блок и не прищемить

пальцы.

• Держите основной блок только так, как указано на рисунке.

Вам понадобится крестовая (+) отвертка соответствующего
размера.

A

B

C

D

E

Для предотвращения возможного повреждения динамиков, расположенных
в нижней части блока А, устанавливайте блок А на пенопластовые подставки.
Обратите внимание на то, чтобы эти подставки не касались динамиков.

Кабель педалей упакован внутри него.

Длинные винты 6 x 20 мм, 4 шт.

Короткие винты 6 x 16 мм, 6 шт.

Тонкие винты 4 x 12 мм, 2 шт.

Тонкие саморезы 4 x 20 мм, 4 шт.

Держатели для кабелей, 2 шт.

Крючок для

наушников

Кабель питания

Тонкие винты

4 x 10 мм,  2 шт.

D

C

E

1

2

B

E

D

1

3

2

A

Выровняйте

отверстия

для винтов.

Расстояние не менее 15 см
