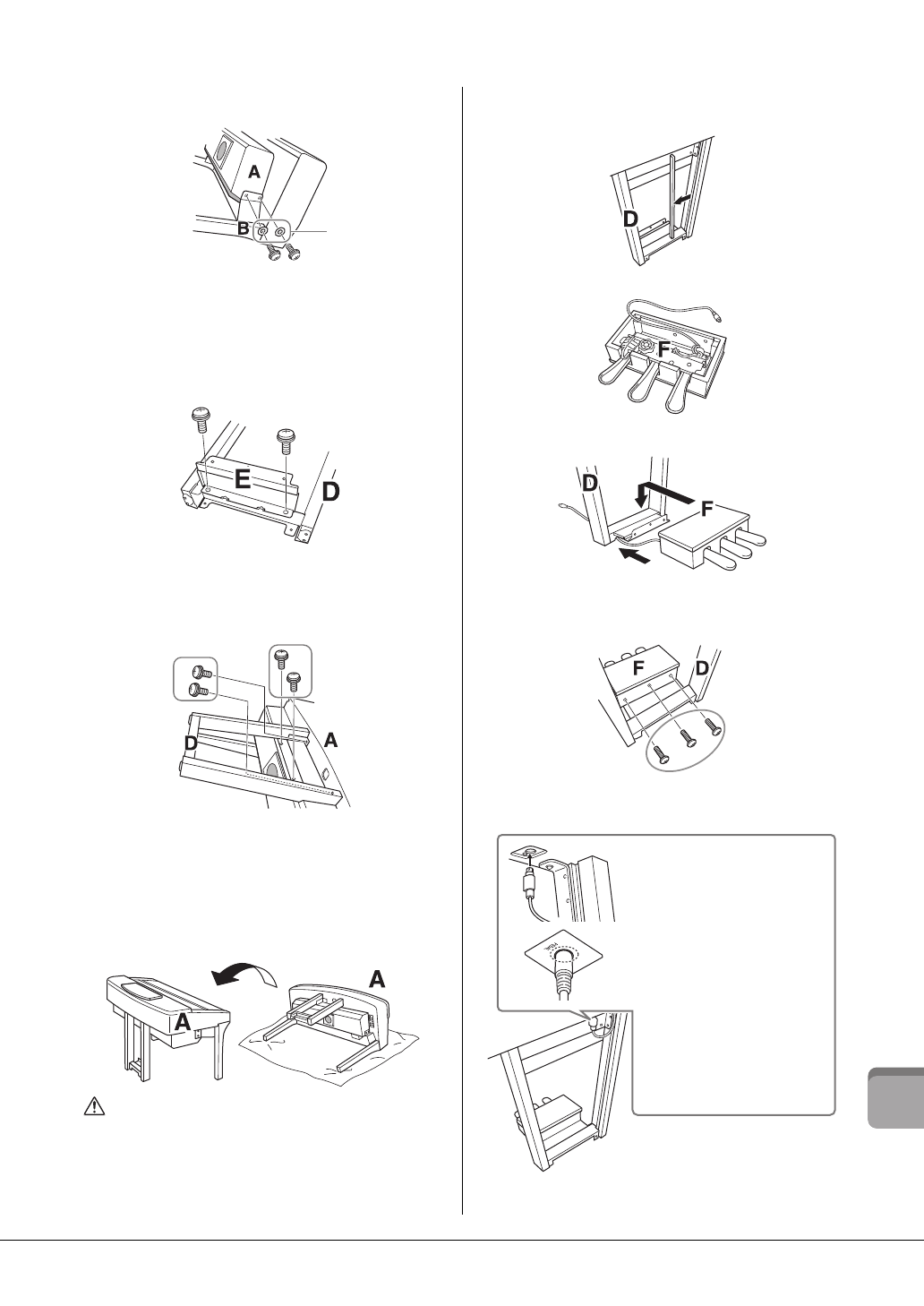

Прикрепите блок B к корпусу динамика на блоке A
с помощью двух коротких винтов (5 x 18 мм).

Если отверстия для винтов не совпадают, ослабьте
остальные винты и отрегулируйте положение блока B.

4

Таким же способом закрепите блок C на блоке A.

3

Закрепите блок E на блоке D.

Прикрепите блок E к блоку D с помощью двух
коротких винтов (5 x 18 мм).

4

Закрепите блок D на блоке A.

1

Прикрепите блок D к нижней поверхности блока A
с помощью двух коротких винтов (5 x 18 мм).

2

Прикрепите блок D к корпусу динамика блока A
с помощью двух коротких винтов (5 x 18 мм).
Если отверстия для винтов не совпадают, ослабьте
остальные винты и отрегулируйте положение блока D.

5

Поднимите блок A и поставьте его
в вертикальное положение.

ВНИМАНИЕ

• Соблюдайте осторожность, чтобы не прищемить пальцы.
• Поднимая этот блок, не беритесь за крышку клавиатуры.

6

Установите блок F.

1

Снимите крышку с блока D.

2

Отвяжите и распрямите упакованный кабель.

3

Протяните кабель педалей из-под блока D к задней
стороне основного блока.

4

Поместите блок F на кронштейн блока D.

5

Прикрепите блок F к блоку D с помощью трех тонких
винтов (4 x 20 мм).

7

Подключите кабель педалей.

Шайбы

1

2

3

4

1

Вставьте штекер кабеля педалей

в разъем для педали.

Вставьте штекер в разъем так,

чтобы сторона со стрелкой

была направлена вперед

(в сторону клавиатуры). Если

штекер не вставляется легко,

не применяйте излишнюю

силу, а проверьте правильность

ориентации штекера. Затем

снова попытайтесь вставить

штекер в разъем.

Для надёжного подключения

вставьте штекер кабеля педалей

так, чтобы не было видно

металлической части штекера.

В противном случае возможна

неправильная работа педали.
