CVP-609/605 Руководство пользователя

96

Сбо

рка

 C

V

P

-6

09

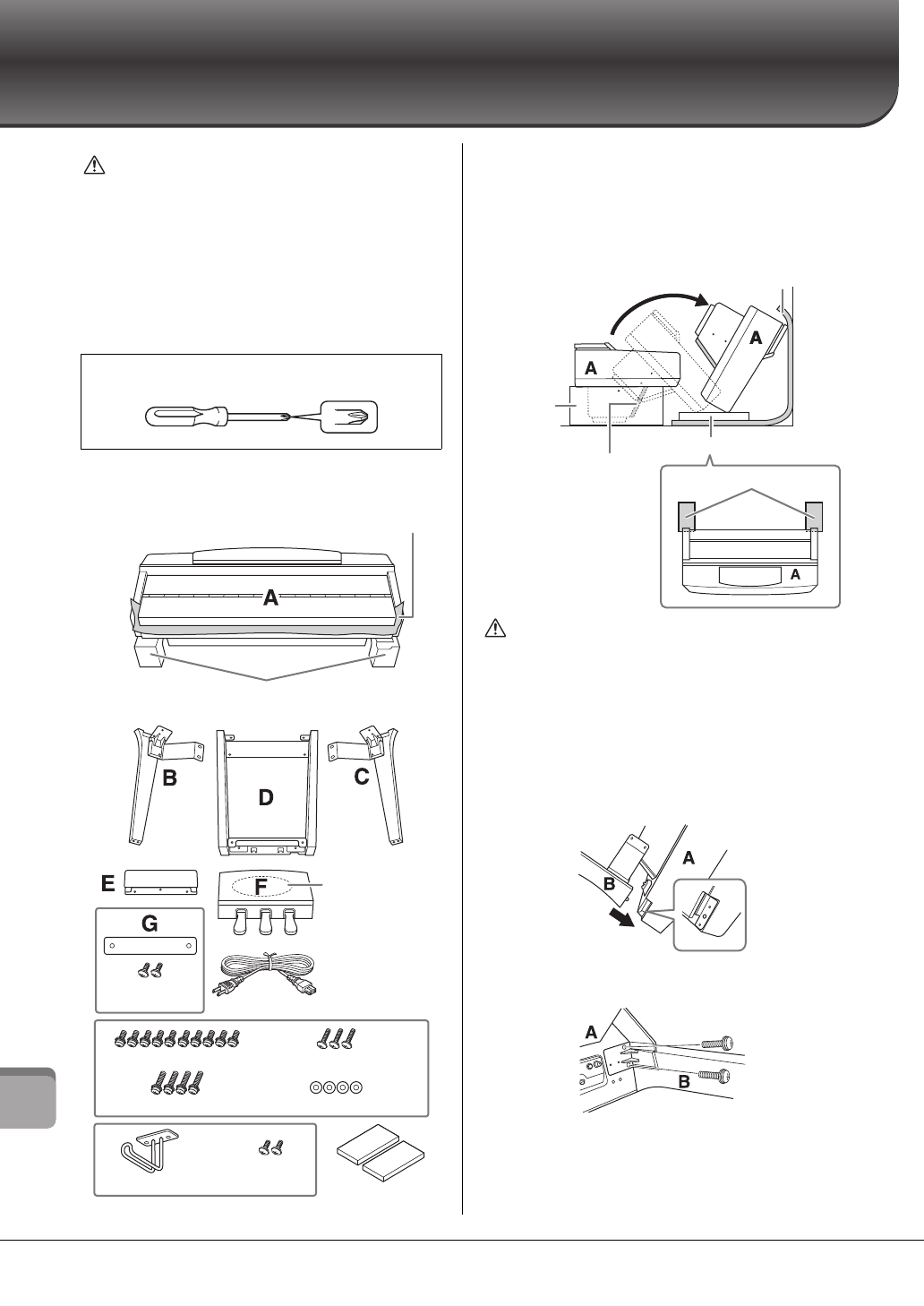

Сборка CVP-609

ВНИМАНИЕ

• Осуществляйте сборку инструмента на твёрдой и ровной

поверхности в просторном месте.

• Не перепутайте и не потеряйте компоненты, устанавливайте их

в правильном направлении. Выполняйте сборку согласно
приведенной в данном документе инструкции.

• Для выполнения сборки требуется не менее двух человек.
• Используйте только крепежные винты указанного размера,

входящие в комплект поставки. Не используйте другие винты.
Применение неподходящих по размеру винтов может привести
к повреждению или неисправности инструмента.

• По завершении сборки каждого блока надежно затяните все винты.
• Для разборки инструмента выполните указанные действия

в обратном порядке.

Извлеките комплектующие из упаковки и проверьте их
наличие по списку.

1

Прислоните блок А к стене, как показано
на рисунке.

1

Подстелите большой кусок мягкой ткани, например
одеяло, чтобы защитить поверхности пола и стены.

2

Прислоните блок А к стене с закрытой крышкой так,
чтобы сторона с клавиатурой находилась снизу.

ВНИМАНИЕ

• Соблюдайте осторожность, чтобы не прищемить пальцы.

УВЕДОМЛЕНИЕ

• Верхняя часть пюпитра не зафиксирована. Поддерживайте

пюпитр рукой, чтобы он не упал.

• Не ставьте основной блок нижней стороной вверх или задней

стороной вниз.

2

Прикрепите блоки B и C к блоку A.

1

Выровняйте блоки B и A так, чтобы выступы совпали
с отверстием.

2

Прикрепите блок B к нижней поверхности блока A
с помощью двух длинных винтов (5 x 30 мм).

Скрепите компоненты, плотно прижав блок B к блоку A.

Вам понадобится крестовая (+) отвертка соответствующего
размера.

Чтобы крышка клавиатуры случайно не открылась во время сборки, надавите
на нее и удостоверьтесь, что листы бумаги (показаны на рисунке) остались
на месте.

Для предотвращения возможного повреждения динамиков, расположенных
в нижней части блока А, устанавливайте блок А на пенопластовые подставки.
Обратите внимание на то, чтобы эти подставки не касались динамиков.

Кабель педалей
закреплен внутри.
При поставке с завода
педали находятся
в виниловых чехлах.
Снимите чехол с правой
педали для оптимального
использования эффекта
демпферной педали
с обратной  связью
(GP Responsive
Damper Pedal).

Винты для крышки

4 x 10 мм,  2 шт.

Кабель питания

Короткие винты 5 x 18 мм, 10 шт.

Тонкие винты 4 x 20 мм, 3 шт.

Длинные винты 5 x 30 мм, 4 шт.

Шайбы, 4 шт.

Крючок для наушников

Тонкие винты

4 x 10 мм,  2 шт.

Защитные прокладки,

2 шт.

1

2

Большой кусок мягкой ткани

Пенопластовые

подставки

УВЕДОМЛЕНИЕ

Не прикасайтесь к защитной
сетке динамика. Это может
привести к повреждению
внутренних компонентов
динамика.

Защитные прокладки

Защитные прокладки
