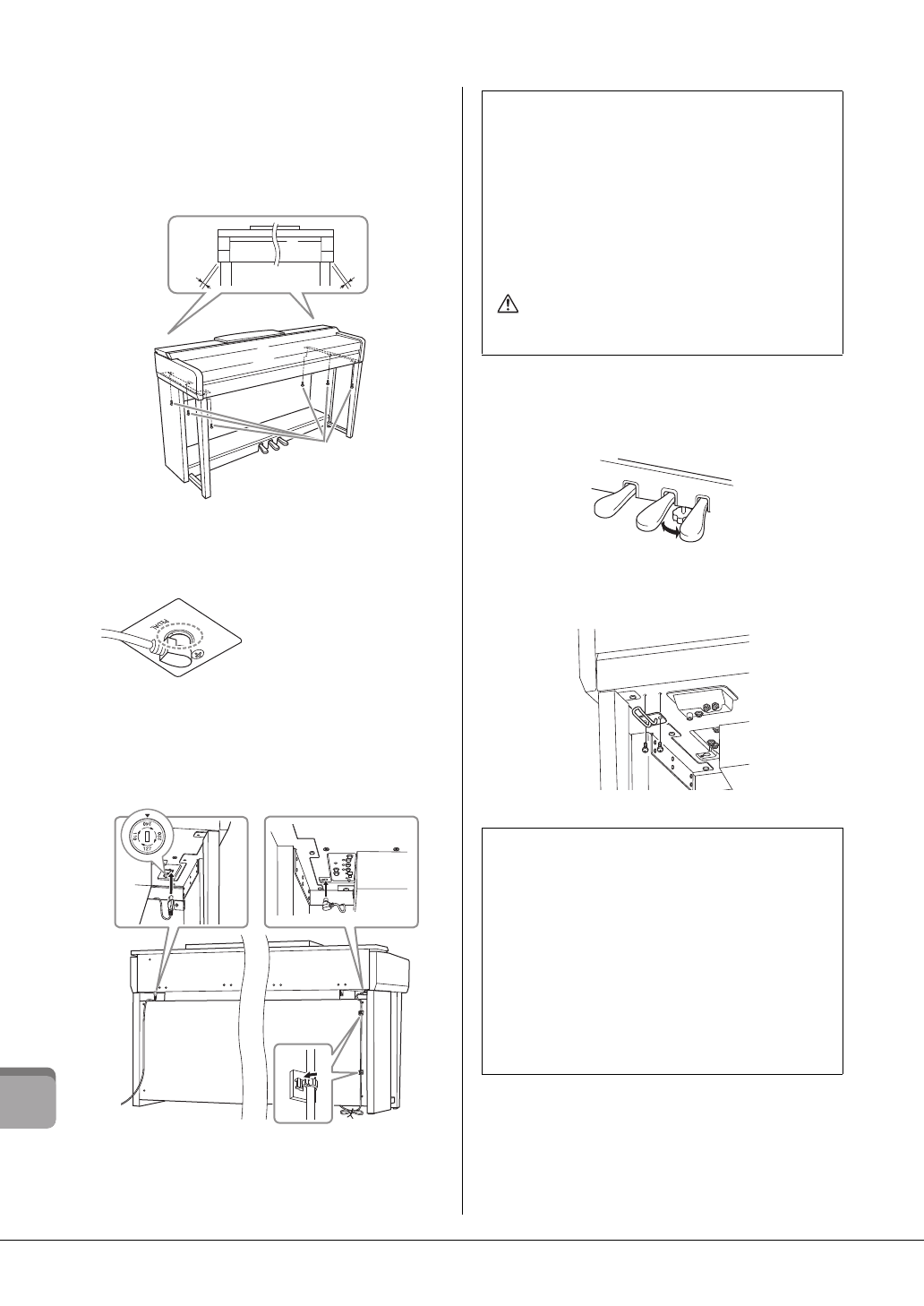

Закрепите блок A на сборке.

1

Отрегулируйте положение блока A, чтобы его левый
и правый края выступали за блоки D и E на одинаковое
расстояние (если смотреть спереди).

2

Закрепите блок A, затянув спереди шесть коротких
винтов (6 x 16 мм).

5

Подключите кабель педалей и кабель
питания.

1

Вставьте штекер кабеля педалей в разъем для педали.

Для надёжного подключения
вставьте штекер кабеля педалей
так, чтобы не было видно
металлической части штекера.
В противном случае возможна
неправильная работа педали.

2

Прикрепите держатели для кабеля к задней панели, как
показано на рисунке, и защелкните кабель в держателях.

3

Если кабель педалей провисает, закрепите лишнюю часть
с помощью винилового шнурка.

4

Вставьте штекер кабеля питания в разъем питания.

В моделях с переключателями напряжения:
установите переключатель напряжения в нужное
положение.

6

Поворачивайте регулятор высоты до тех
пор, пока он не придет в тесный контакт
с поверхностью пола.

7

Прикрепите крючок для наушников.

Прикрепите крючок для наушников, используя два
тонких винта (4 x 10 мм), как показано на рисунке.

A

A

1

2

1

2

3

4

Переключатель напряжения

В некоторых регионах инструмент снабжается
переключателем напряжения. Проверьте его положение перед
подключением кабеля питания. Для установки переключателя
на 110, 127, 220 или 240 В с помощью отвертки поверните диск
так, чтобы напротив указателя на панели находилось
правильное напряжение для вашего региона. Первоначально
при поставке переключатель напряжения установлен на
напряжение 240 В. Выбрав соответствующее напряжение,
подключите кабель питания к разъему AC IN и к розетке
электросети. В некоторых регионах для подключения
к электросети в комплект поставки входят переходники
с соответствующим расположением контактов.

ПРЕДУПРЕЖДЕНИЕ

Неправильная установка напряжения может серьезно
повредить инструмент или привести к неправильной работе.

По завершении сборки проверьте следующее.

• Не осталось ли лишних деталей?

→ Проверьте процедуру сборки и исправьте ошибки.

• Не мешает ли инструмент Clavinova открывать двери

и перемещать предметы?

→ Переставьте инструмент Clavinova в удобное место.

• Не дребезжит ли инструмент Clavinova при тряске?

→ Затяните все винты.

• Не смещается ли педальная лира и не слышно ли

дребезжания при нажатии на педали?

→ Повернув, установите регулятор так, чтобы инструмент

твердо стоял на полу.

• Плотно ли вставлены в разъемы кабели питания

и блока  педалей?
