CVP-609/605 Руководство пользователя

94

С

бо

рк

а

 C

V

P

-609 (

Ц

ифр

ово

е фо

рт

еп

и

а

н

о)

2

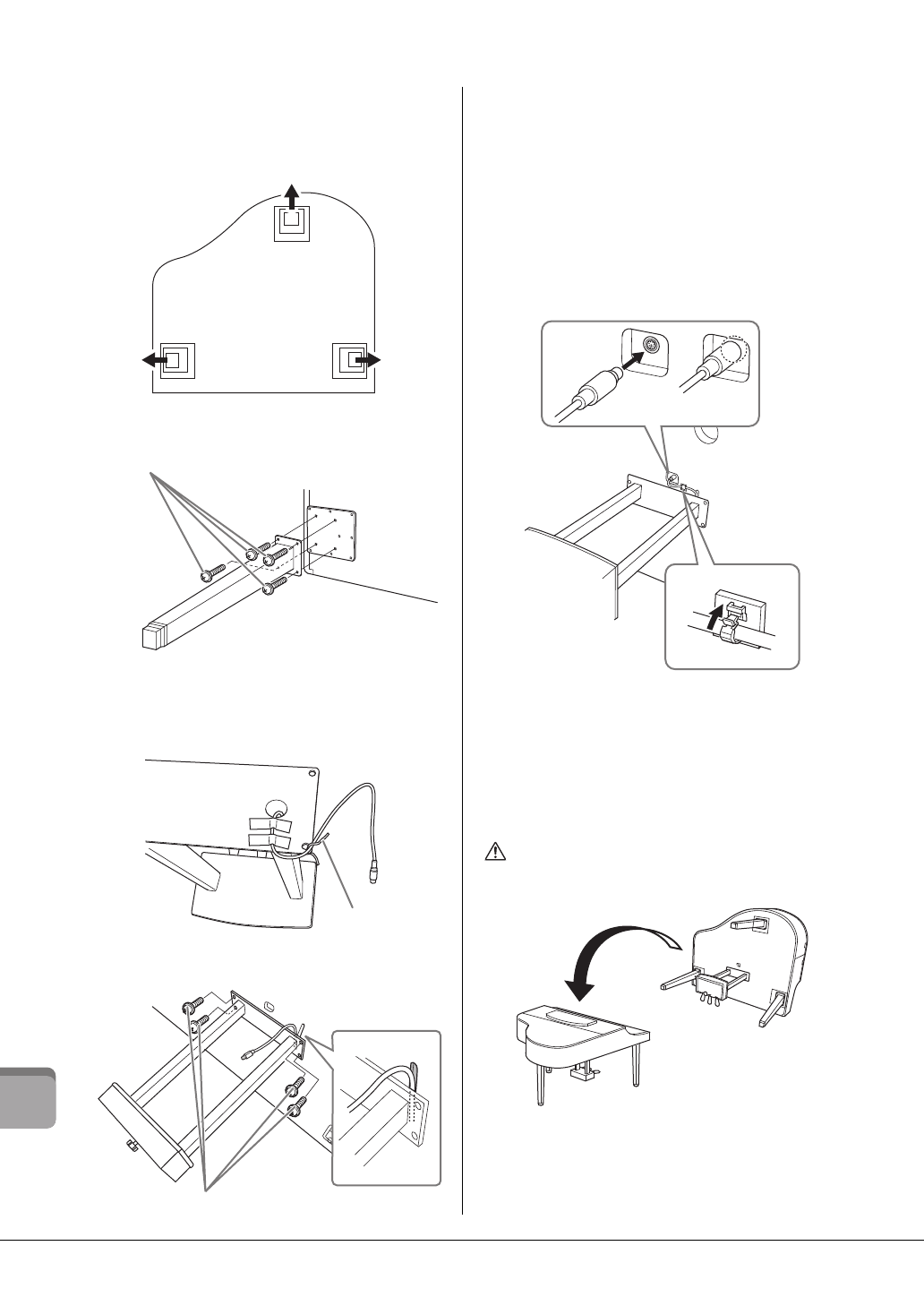

Прикрепите две передних ножки и одну
заднюю.

Чтобы правильно установить ножки, см. диаграмму
ниже.

Вставьте и затяните по четыре винта на каждой
ножке. Начинайте с одной из передних ножек.

3

Установка блока педалей.

1

Удалите фиксатор, с помощью которого педальный
шнур крепится к верхней части блока педалей.

2

Совместите шнур с пазом на основной части
и прикрепите блок педалей с помощью четырех винтов.

3

Вставьте вилку педального шнура в разъем блока
педалей.
Вставьте вилку в разъем так, чтобы сторона
со стрелкой была направлена вперед (в сторону
клавиатуры). Если вилка не вставляется, не применяйте
излишнюю силу, а проверьте правильность ориентации
вилки. Затем снова попытайтесь вставить ее в разъем.

Для надежного подключения вставьте вилку
педального шнура так, чтобы не было видно
металлической части вилки. В противном случае
возможна неправильная работа педали.

4

Прикрепите держатель кабеля к инструменту, как
показано ниже, и закрепите на нем педальный шнур.

4

Поднимите инструмент и поставьте
его на ножки.

Поднимая устройство, используйте в качестве опоры
передние ножки.

ВНИМАНИЕ

• Соблюдайте осторожность, чтобы не прищемить пальцы.

• Поднимая блок, не беритесь за крышку клавиатуры.

.

Задняя ножка

Передняя ножка

Передняя ножка

Крепежные винты 6 х 40 мм

Фиксатор

Крепежные винты 6 х 20 мм

3

4
