66

 | Nederlands

Let er bij het gebruik van diamantdoorslijpschijven op dat de
draairichtingpijl op de diamantdoorslijpschijf en de draai-
richting van het elektrische gereedschap (zie draairichting-
pijl op de machinekop) overeenstemmen.
De volgorde van de montage is te zien op de pagina met af-
beeldingen.
Voor het bevestigen van de (door)slijpschijf schroeft u de
spanmoer

(11)

 erop en spant u deze met de combisleutel,

zie gedeelte „Snelspanmoer“.

u

Controleer na de montage van het slijpgereedschap
en vóór het inschakelen of het slijpgereedschap cor-
rect is gemonteerd en vrij kan draaien. Controleer of
het slijpgereedschap de beschermkap of andere delen
niet raakt.

Opnameflens voor slijpas M 14:

 In de opna-

meflens

(9)

 is om de centreerkraag een kunst-

stof deel (O-ring) geplaatst.

Als de O-ring ont-

breekt of beschadigd is,

 dan moet de opna-

meflens

(9)

 vóór het verdere gebruik absoluut

vervangen worden.

Lamellenschuurschijf

u

Monteer voor het werken met de lamellenschuurschijf
altijd de handbescherming

(16)

.

Rubber schuurplateau

u

Monteer voor het werken met het rubber schuurpla-
teau

(17)

altijd de handbescherming (16).

De volgorde van de montage is te zien op de pagina met af-
beeldingen.
Schroef de ronde moer

(19)

 erop en span deze met de com-

bisleutel

(5)

.

Komstaalborstel/vlakstaalborstel

u

Monteer voor het werken met de komstaalborstel of
vlakstaalborstel altijd de handbescherming

(16).

De volgorde van de montage is te zien op de pagina met af-
beeldingen.
De komstaalborstel/vlakstaalborstel moet zover op de slijpas
kunnen worden geschroefd dat deze op de slijpasflens hele-
maal tegen het einde van de slijpasdraad ligt. Span de kom-
staalborstel/vlakstaalborstel met een steeksleutel vast.

Snelspanmoer

Voor eenvoudig wisselen van slijpgereedschappen zonder
het gebruik van andere gereedschappen kunt u in plaats van
de spanmoer

(11)

 de snelspanmoer

(12)

 gebruiken.

u

De snelspanmoer

(12)

mag alleen voor (door)slijp-

schijven worden gebruikt.

Gebruik uitsluitend een onberispelijke, onbeschadigde
snelspanmoer

(12).

Let er bij het erop schroeven op dat de beschreven kant
van de snelspanmoer

(12)

niet naar de slijpschijf wijst;

de pijl moet naar de indexmarkering (22)

wijzen.

(22)

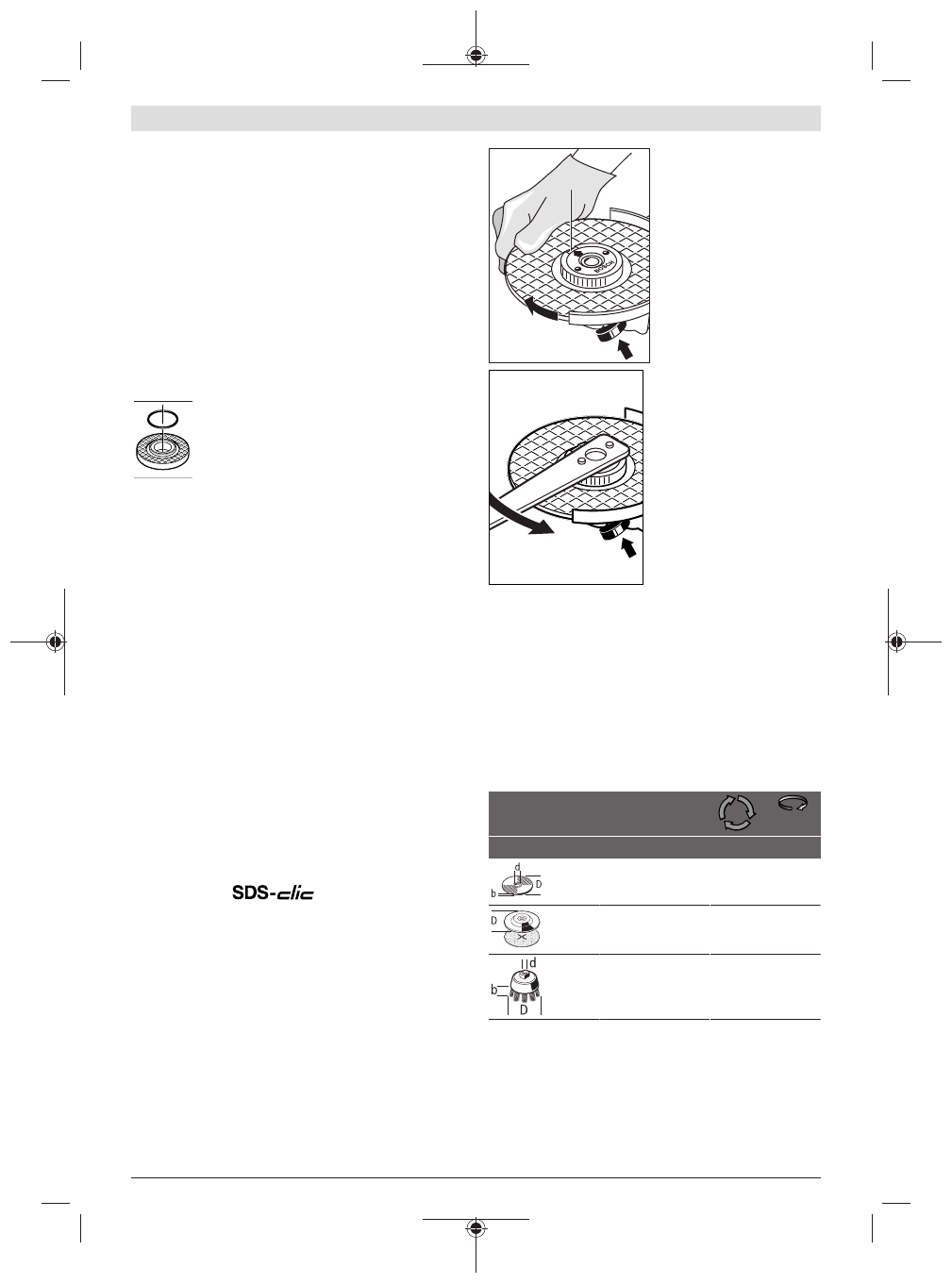

Druk op de asblokkeerknop

(1)

 om de slijpas vast te

zetten. Om de snelspan-
moer vast te draaien, draait
u de slijpschijf krachtig met
de klok mee (naar rechts).

Een correct bevestigde, on-
beschadigde snelspanmoer
kunt u met de hand los-
draaien door de kartelring
tegen de klok (naar links) in
te draaien.

Draai een vast-

zittende snelspanmoer
nooit met een tang los,
maar gebruik de combis-
leutel.

 Zet de combisleutel

aan zoals getoond op de af-
beelding.

Toegestane

slijpgereedschappen

U kunt alle in deze gebruiksaanwijzing genoemde slijpge-
reedschappen gebruiken.
Het toegestane toerental [o.p.m.] of de toegestane omtrek-
snelheid [m/s] van de gebruikte slijpgereedschappen moet
minimaal overeenkomen met de gegevens in de volgende ta-
bel.
Neem daarom ook goed nota van het

toegestane toerental

of de toegestane omtreksnelheid

 op het etiket van het

slijpgereedschap.

max. [mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115

125

7

7

22,2

22,2

11000

11000

80

80

115

125

–

–

–

–

11000

11000

80

80

75

30

M 14

11000

45

Machinekop draaien

u

Trek vóór werkzaamheden aan het elektrische gereed-
schap altijd de stekker uit het stopcontact.

1 609 92A 56A | (27.06.2019)

Bosch Power Tools
