Português |

47

utilizado. Isto pode reduzir consideravelmente a carga de
vibrações durante o período completo de trabalho.
Além disso também deverão ser estipuladas medidas de
segurança para proteger o operador contra o efeito de
vibrações, como por exemplo: manutenção de ferramentas
elétricas e acessórios, manter as mãos quentes e
organização dos processos de trabalho.

Montagem

Montar o dispositivo de proteção

u

Antes de todos trabalhos na ferramenta elétrica
deverá puxar a ficha de rede da tomada.

Nota:

Se o disco abrasivo quebrar durante o funcionamento

ou se os dispositivos de fixação na tampa de proteção/na
ferramenta elétrica estiverem danificados, será necessário
que a ferramenta elétrica seja enviada imediatamente ao
serviço pós-venda, os endereços encontram-se na secção
"Serviço pós-venda e aconselhamento".

Tampa de proteção para lixar

Coloque a tampa de proteção

(7)

 na gola do veio. Ajuste a

posição da tampa de proteção

(7)

 de acordo com os

requisitos da operação. Fixe a tampa de proteção

(7)

apertando o parafuso de fixação

(8)

 com uma chave

combinada

(5)

.

u

Ajuste a tampa de proteção

(7)de modo a evitar que

voem faíscas na direção do operador.

Nota:

As saliências de codificação nas tampas de proteção

(7)

asseguram que só é montada a tampa de proteção

adequada na ferramenta elétrica.

Tampa de proteção para cortar

u

Para cortar com produtos abrasivos ligados utilize
sempre uma tampa de proteção especial para o corte
(14)

.

u

Ao cortar em pedra assegure uma aspiração de pó
suficiente.

A tampa de proteção para cortar

(14)

 é montada como a

tampa de proteção para lixar

(7)

.

Punho adicional

u

Utilize a ferramenta elétrica apenas com o punho
adicional

(4)

.

Dependendo do modo de operação, enrosque o punho
adicional

(4)

 à direita ou à esquerda na cabeça do

mecanismo de acionamento.

Proteção das mãos

u

Para trabalhos com o prato de lixar em borracha

(17)

ou com catrabucha tipo tacho/catrabucha em disco/
disco de lixa em lamelas monte sempre a proteção das
mãos

(16)

.

Fixe a proteção das mãos

(16)

 com o punho adicional

(4)

.

Montar as ferramentas de lixar

u

Antes de todos trabalhos na ferramenta elétrica
deverá puxar a ficha de rede da tomada.

u

Não tocar nos discos abrasivos e de corte, antes que
arrefeçam.

 Os discos tornam‑se extremamente quentes

durante o trabalho.

Limpe o veio de retificação

(6)

 e todas as peças a serem

montadas.
Para fixar e soltar as ferramentas de lixar, pressione a tecla
de bloqueio do veio

(1)

, para bloquear o veio de retificação.

u

Só acione a tecla de bloqueio do veio com o veio de
retificação parado.

Caso contrário é possível que a

ferramenta elétrica seja danificada.

Disco abrasivo e de corte

Observe as dimensões das ferramentas de lixar. O diâmetro
do furo tem de ser adequado ao flange de admissão. Não
utilize adaptadores nem peças redutoras.
Ao utilizar discos de corte de diamante, tenha em atenção se
a seta do sentido de rotação no disco de corte de diamante e
o sentido de rotação da ferramenta elétrica (ver seta do
sentido de rotação na cabeça do mecanismo de
acionamento) coincidem.
A ordem da montagem pode ser consultada na página de
esquemas.
Para fixar o disco abrasivo/corte enrosque a porca de aperto

(11)

 e aperte a mesma com a chave combinada, ver secção

"Porca de aperto rápido".

u

Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta elétrica, se a ferramenta
abrasiva está montada corretamente e se pode ser
movimentada livremente. Assegure-se de que a
ferramenta abrasiva não entre em contacto com a
tampa de proteção ou outras peças.

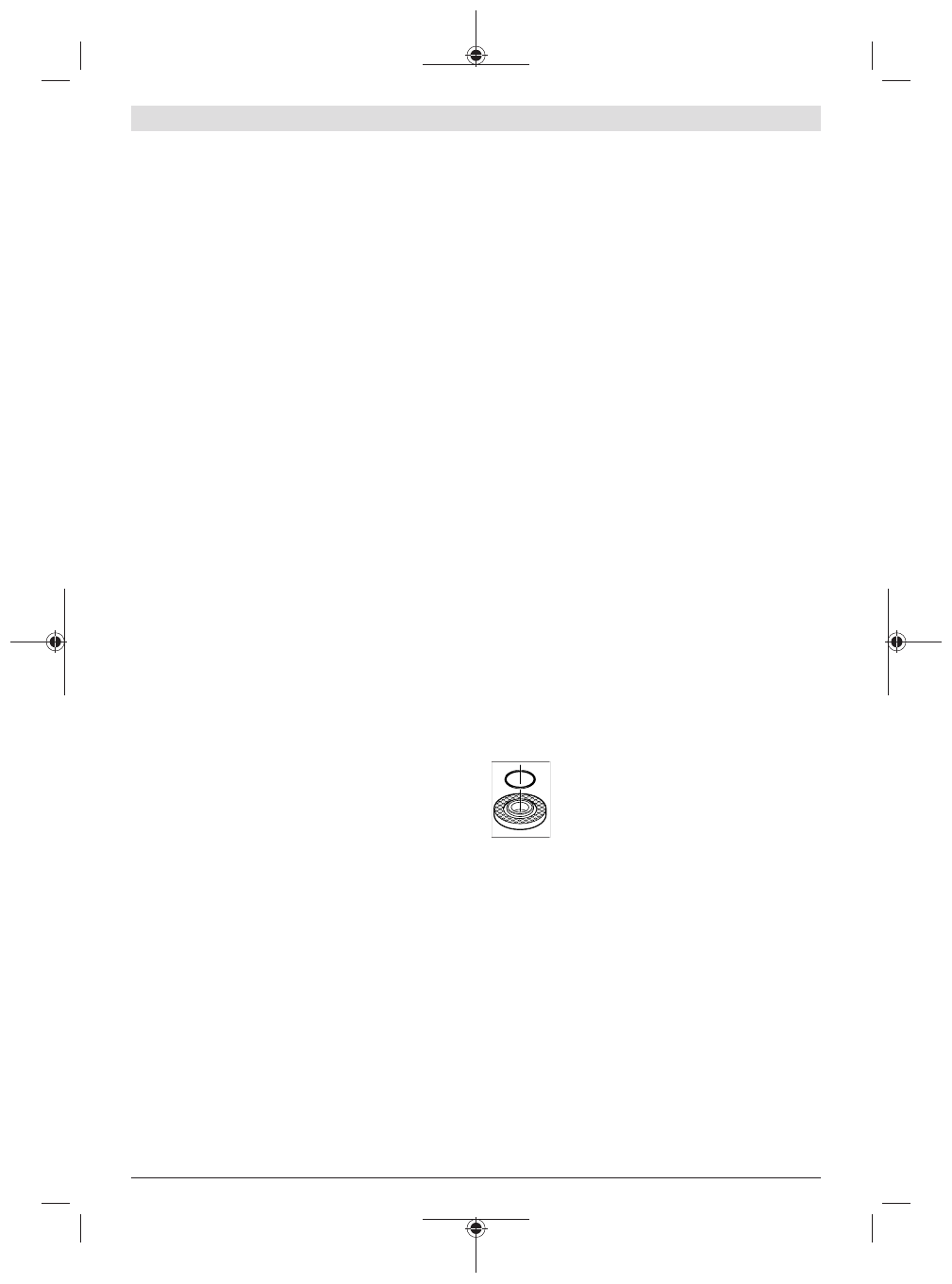

Flange de admissão para veio de retificação
M 14:

 No flange de admissão

(9)

 encontra-se

colocada, à volta do colar de centragem, uma
peça de plástico (O-ring).

Se o O-ring estiver

em falta ou danificado,

 o flange de admissão

(9)

 tem de ser obrigatoriamente substituído antes de se

continuar a utilização.

Disco de lixa em lamelas

u

Para trabalhos com o disco de lixa em lamelas monte
sempre a proteção das mãos

(16)

.

Prato de lixar de borracha

u

Para trabalhos com o prato de lixar em borracha

(17)

monte sempre a proteção das mãos (16).

A ordem da montagem pode ser consultada na página de
esquemas.
Enrosque a porca redonda

(19)

 e aperte-a com a chave

combinada

(5)

.

Catrabucha tipo tacho/catrabucha em disco

u

Para os trabalhos com a catrabucha tipo tacho ou a
catrabucha em disco monte sempre a proteção das
mãos

(16).
