192

 | Română

cel al flanşei de prindere. Nu folosiţi adaptoare sau
reductoare.
În cazul utilizării de discuri de tăiere diamantate, aveţi grijă
ca săgeata indicatoare a direcţiei de rotaţie de pe discul de
tăiere diamantat să coincidă cu săgeata indicatoare a
direcţiei de rotaţie de pe scula electrică (consultaţi săgeata
indicatoare a direcţiei de rotaţie de pe capul angrenajului).
Ordinea operaţiilor de montaj este prezentată pe pagina
grafică.
Pentru fixarea discului de şlefuire/tăiere, înşurubaţi piuliţa
cu strângere

(11)

 şi strângeţi-o cu cheia ajutorul cheii

combinate, consultaţi secţiunea „Piuliţa cu strângere
rapidă”.

u

După montarea dispozitivului de şlefuire verificaţi,
după pornirea sculei electrice, dacă dispozitivul de
şlefuire este montat corect şi dacă se poate roti liber.
Asiguraţi-vă că dispozitivul de şlefuire nu se freacă de
apărătoarea de protecţie sau de alte piese.

Flanşă de prindere pentru arbore de polizat
M 14:

 În flanşa de prindere

(9)

, în jurul

gulerului de centrare, este montată o piesă din
plastic (inel O).

Dacă inelul O lipseşte sau

este deteriorat,

 înainte de reutilizare, flanşa

de prindere

(9)

 trebuie să fie în mod obligatoriu înlocuită.

Disc de şlefuire în evantai

u

Pentru lucrul cu discul de şlefuire în evantai montaţi
întotdeauna apărătoarea de mână

(16)

.

Disc-suport din cauciuc

u

Pentru lucrul cu discul-suport din cauciuc

(17)

montaţi întotdeauna apărătoarea de mână (16).

Ordinea operaţiilor de montaj este redată la pagina grafică.
Înşurubaţi piuliţa rotundă

(19)

 şi strângeţi-o cu ajutorul cheii

combinate

(5)

.

Perie oală/perie disc

u

Pentru lucrul cu peria oală sau peria disc, montaţi
întotdeauna apărătoarea de mână

(16).

Ordinea operaţiilor de montaj este redată la pagina grafică.
Peria oală/peria disc trebuie să poată fi înşurubată pe
arborele de polizat până când se va sprijini stabil pe flanşa
arborelui de polizat de la capătul filetului arborelui. Strângeţi
bine peria oală/peria disc cu o cheie fixă.

Piuliţă de strângere rapidă

Pentru înlocuirea uşoară a dispozitivelor de şlefuire fără a
folosi alte scule, în locul piuliţei de strângere

(11)

 poţi folosi

piuliţa de strângere rapidă

(12)

.

u

Piuliţa cu strângere rapidă

(12)

poate fi folosită numai

pentru discuri de şlefuire sau de tăiere.

Folosiţi numai o piuliţă cu strângere rapidă în perfectă
stare, nedeteriorată

(12).

La înşurubare aveţi grijă ca partea inscripţionată a
piuliţei cu strângere rapidă

(12)

să nu fie îndreptată spre

discul de şlefuire; săgeata trebuie să fie îndreptată spre
marcajul indexului(22)

.

(22)

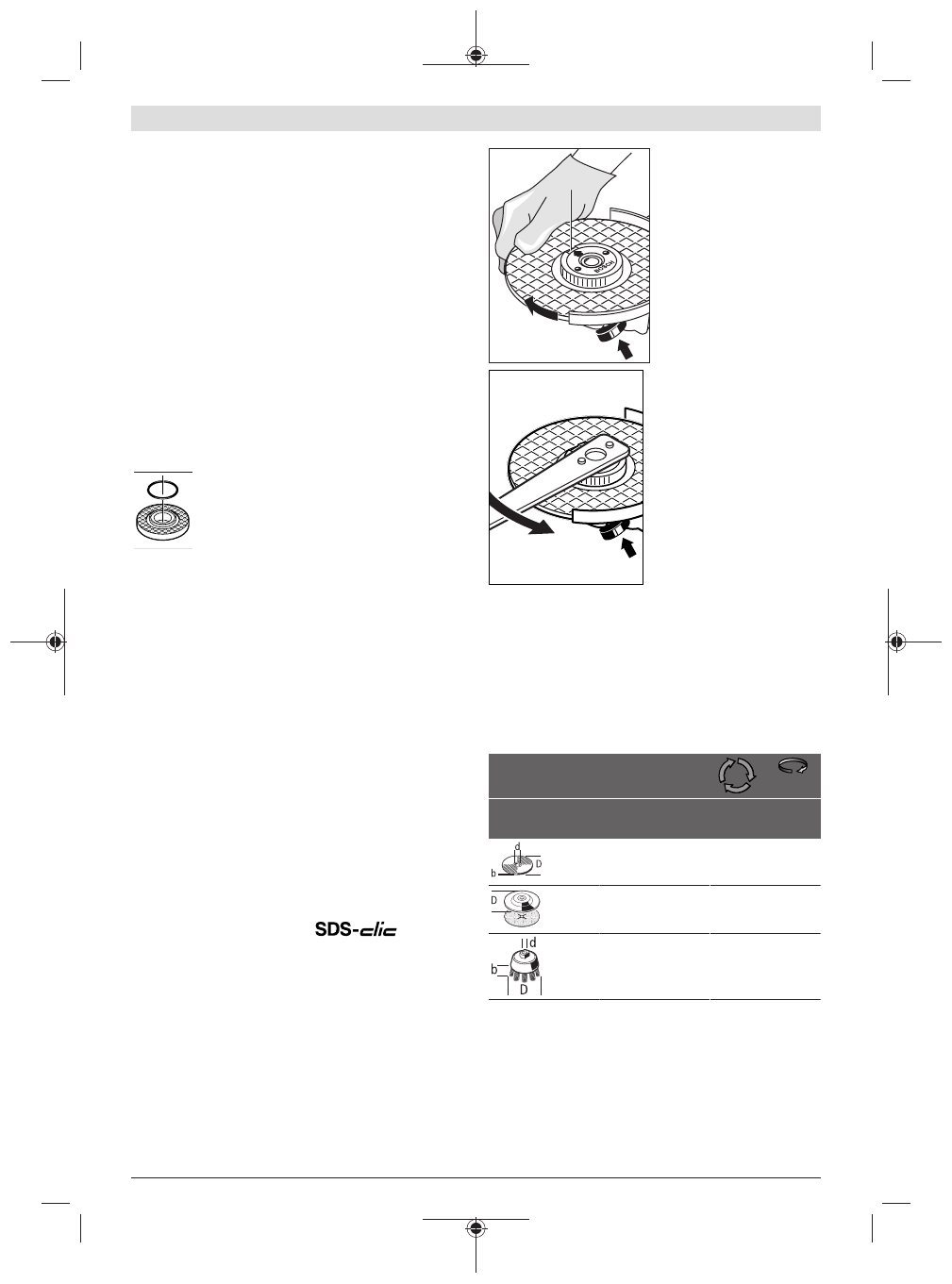

Pentru fixarea arborelui de
polizat, apasă tasta de
blocare a arborelui

(1)

.

Pentru a fixa strâns piuliţa
de strângere rapidă,
răsuceşte puternic în sens
orar discul de şlefuire.

Dacă piuliţa de strângere
rapidă este nedeteriorată şi
a fost fixată corespunzător,
o poţi detensiona manual,
prin rotirea manuală în sens
antiorar a inelului zimţat.

Nu slăbi niciodată cu
cleştele o piuliţă de
strângere rapidă blocată,
ci foloseşte cheia
combinată în acest scop.

Aşază cheia combinată
conform imaginii.

Dispozitivele de şlefuire admise

Puteţi întrebuinţa dispozitivele de şlefuire enumerate în
instrucţiunile de folosire.
Turaţia admisă [rot/min] respectiv viteza periferică [m/s] a
dispozitivelor de şlefuire utilizate trebuie să fie cel puţin
egală cu valorile specificate în tabelul următor.
Ţineţi seama de

turaţia respectiv viteza periferică

 admisă,

inscripţionată pe eticheta dispozitivului de şlefuire.

max. [mm]

[mm]

D

b

d

[rot/
min]

[m/s]

115

125

7

7

22,2

22,2

11.000

11.000

80

80

115

125

-

-

-

-

11.000

11.000

80

80

75

30

M 14

11.000

45

Rotirea capului angrenajului

u

Înaintea oricăror intervenţii asupra sculei electrice
scoateţi cablul de alimentare afară din priză.
