56

 | Italiano

Valori di oscillazione totali a

h

 (somma vettoriale delle tre di-

rezioni) e grado d’incertezza K rilevati conformemente a

EN 60745-2-3

:

Levigatura di superfici (sgrossatura):
a

h

=

7,5

 m/s

2

, K=

1,5

 m/s

2

,

Levigatura con foglio abrasivo:
a

h

=

7,5

 m/s

2

, K=

1,5

 m/s

2

.

Il livello di vibrazioni indicato nelle presenti istruzioni è stato
rilevato in conformità ad una procedura di misurazione stan-
dardizzata e può essere utilizzato per eseguire un confronto
tra gli elettroutensili. Lo stesso è idoneo anche per una valu-
tazione temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi princi-
pali dell’elettroutensile. Qualora l’elettroutensile venisse uti-
lizzato tuttavia per altri impieghi, con accessori differenti op-
pure con manutenzione insufficiente, il livello di vibrazioni
può differire. Ciò potrebbe aumentare sensibilmente la solle-
citazione da vibrazioni per l’intero periodo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni
bisognerebbe considerare anche i tempi in cui l’apparecchio
è spento oppure è acceso ma non è utilizzato effettivamente.
Ciò potrebbe aumentare sensibilmente la sollecitazione da
vibrazioni per l’intero periodo operativo.
Adottare misure di sicurezza supplementari per proteggere
l’operatore dall’effetto delle vibrazioni: ad esempio, sottopo-
nendo a manutenzione l’elettroutensile e gli accessori, man-
tenendo calde le mani e organizzando i vari processi di lavo-
ro.

Montaggio

Montaggio del dispositivo di sicurezza

u

Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

Avvertenza:

dopo una rottura della mola abrasiva durante il

funzionamento, oppure in caso di danni ai dispositivi di al-
loggiamento sulla cuffia di protezione/sull’elettroutensile,
l’elettroutensile andrà immediatamente inviato al Servizio
Clienti post-vendita. Per gli indirizzi, vedere il paragrafo
«Servizio di assistenza e consulenza tecnica».

Cuffia di protezione per levigatura

Applicare la cuffia di protezione

(7)

 sul collare dell’alberino.

Adattare la posizione della cuffia di protezione

(7)

 in base al-

la lavorazione da eseguire. Bloccare la cuffia di protezione

(7)

 serrando la vite di fissaggio

(8)

 con la chiave combinata

(5)

.

u

Regolare la cuffia di protezione

(7)

in modo da impedi-

re proiezioni di scintille in direzione dell’operatore.

Avvertenza:

Le camme di codifica sulla cuffia di protezione

(7)

 garantiscono che si possa montare soltanto una cuffia di

protezione compatibile con l’elettroutensile del caso.

Cuffia di protezione per taglio

u

Per il taglio con abrasivi legati, utilizzare sempre la
cuffia di protezione per taglio

(14)

.

u

Per il taglio nella pietra, provvedere ad un’adeguata
aspirazione della polvere.

La cuffia di protezione per taglio

(14)

 andrà montata analo-

gamente alla cuffia di protezione per levigatura

(7)

.

Impugnatura supplementare

u

Impiegare l’elettroutensile esclusivamente con l’impu-
gnatura supplementare

(4)

.

Avvitare l’impugnatura supplementare

(4)

 a destra o a sini-

stra della testata ingranaggi, in base alla modalità di lavoro.

Protezione per le mani

u

Per operazioni con il platorello in gomma

(17)

o con la

spazzola a tazza/la spazzola a disco/il disco lamellare,
montare sempre la protezione per le mani

(16)

.

Fissare la protezione per le mani

(16)

 con l’impugnatura

supplementare

(4)

.

Montaggio degli accessori di levigatura

u

Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

u

Non afferrare i dischi di levigatura e di taglio con le
mani prima che si siano raffreddati.

 Durante il lavoro, i

dischi raggiungono temperature molto elevate.

Pulire il mandrino portamola

(6)

 e tutte le parti da montare.

Per fissare e sbloccare gli accessori di levigatura, premere il
pulsante di bloccaggio dell’alberino

(1)

, in modo da bloccare

il mandrino portamola.

u

Premere il pulsante di bloccaggio dell’alberino esclusi-
vamente a mandrino portamola fermo.

In caso contra-

rio, l’elettroutensile potrebbe subire dei danni.

Mola abrasiva/mola da taglio

Prestare attenzione alle dimensioni degli accessori di leviga-
tura. Il diametro del foro dovrà coincidere con la flangia di
montaggio. Non utilizzare adattatori, né elementi di riduzio-
ne.
Qualora si utilizzino mole diamantate, accertarsi che la frec-
cia del senso di rotazione sulla mola stessa ed il senso di ro-
tazione dell’elettroutensile (vedere la freccia del senso di ro-
tazione sulla testa ingranaggi) coincidano.
La sequenza di montaggio è riportata alla pagina con rappre-
sentazione grafica.
Per fissare la mola abrasiva/la mola da taglio, avvitare il dado
di serraggio

(11)

 e serrarlo con la chiave combinata: vedere

il paragrafo «Dado autoserrante».

u

Dopo il montaggio dell’utensile abrasivo, verificare
prima dell’accessione se l’utensile abrasivo è montato
in modo corretto e può essere girato senza impedi-
menti. Assicurarsi che l’utensile abrasivo non venga a
contatto con la cuffia di protezione o altre parti.

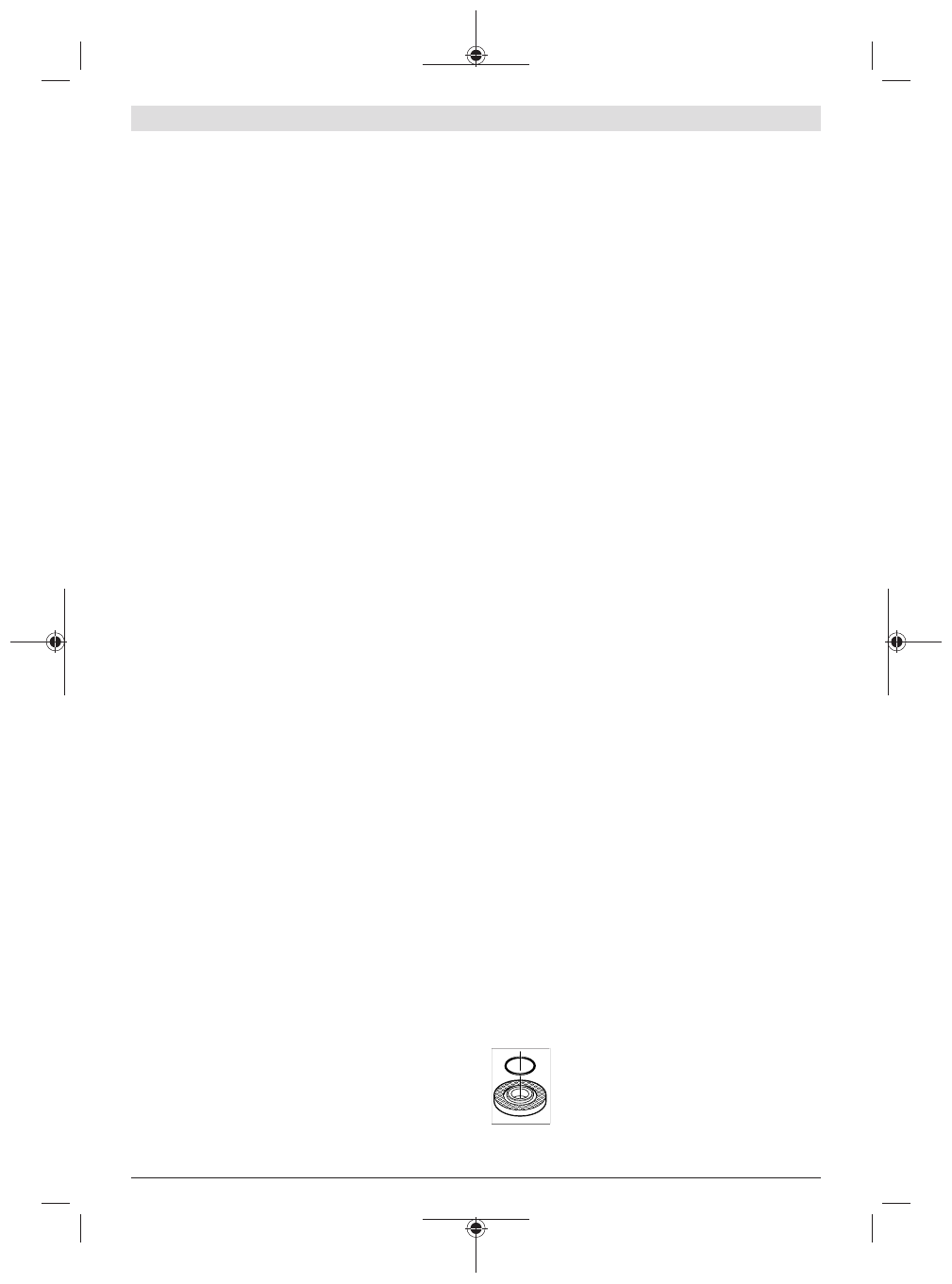

Flangia di montaggio per mandrino porta-
mola M 14:

 Nella flangia di montaggio

(9)

 at-

torno al collare di centraggio, è inserito un ele-
mento in plastica (O-Ring).

Qualora l’O-ring

risultasse assente o danneggiato,

 prima del
