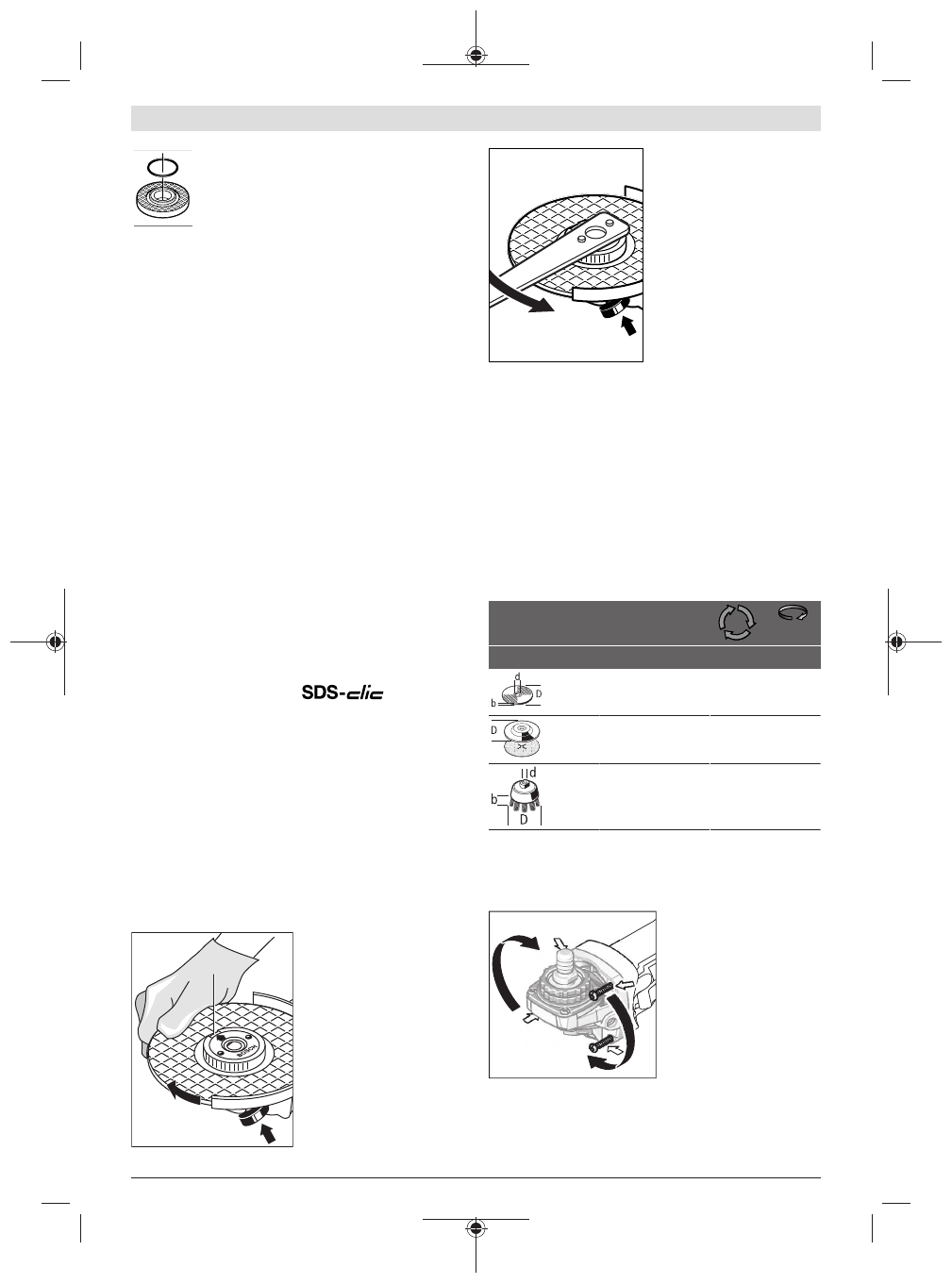

162
| Русский
Опорный фланец шлифовального шпин-
деля M 14:
На опорном фланце
(9)
вокруг
центрирующего буртика находится пласт-
массовая деталь (кольцо круглого сечения).
Если кольцо круглого сечения отсутству-
ет или повреждено,
опорный фланец
(9)
необходимо
обязательно заменить перед дальнейшим применением.
Веерный шлифовальный круг
u
Для работ с веерным шлифовальным кругом все-
гда устанавливайте защитный щиток для руки
(16)
.
Резиновая шлифовальная тарелка
u
Для работ с резиновой шлифовальной тарелкой
(17)
всегда устанавливайте защитный щиток для
руки(16).
Последовательность монтажа показана на странице с ил-
люстрациями.
Накрутите круглую гайку
(19)
и затяните ее комбиниро-
ванным ключом
(5)
.
Чашечная щетка/дисковая щетка
u
Для работ с чашечной щеткой или дисковой щеткой
всегда устанавливайте защитный щиток для руки
(16).
Последовательность монтажа показана на странице с ил-
люстрациями.
Чашечная/дисковая щетка должна навинчиваться на
шпиндель так, чтобы она плотно прилегала к фланцу
шпинделя в конце резьбы шпинделя. Крепко затяните ча-
шечную/дисковую щетку вилочным гаечным ключом.
Быстрозажимная гайка
Для простой смены шлифовальной оснастки без при-
менения инструментов можно вместо зажимной гайки
(11)
использовать быстрозажимную гайку
(12)
.
u
Быстрозажимную гайку
(12)
разрешается исполь-
зовать только для шлифовальных и отрезных кру-
гов.
Используйте только исправную, неповрежденную бы-
строзажимную гайку
(12).
При навинчивании следите за тем, чтобы сторона
гайки с надписью
(12)
не была обращена к шлифо-
вальному кругу; стрелка должна показывать на ин-
дексную метку (22)
.
(22)
Для фиксирования шли-
фовального шпинделя на-
жмите кнопку фиксирова-
ния шпинделя
(1)
. Чтобы
затянуть быстрозажимную
гайку, поверните шлифо-
вальный круг с усилием
по часовой стрелке.
Должным образом затяну-
тую, исправную быстроза-
жимную гайку можно
открутить поворотом
кольца с накаткой от руки
против часовой стрелки.
Никогда не применяйте
для откручивания закли-
нившей быстрозажим-
ной гайки клещи, обяза-
тельно используйте ком-
бинированный ключ.
Бе-
ритесь комбинированным
ключом, как показано на рисунке.
Допустимая шлифовальная оснастка
К применению допускаются все виды шлифовальной
оснастки, указанные в настоящем руководстве по эксплу-
атации.
Допустимое число оборотов [мин
-1
] или окружная ско-
рость [м/с] применяемой шлифовальной оснастки долж-
ны по крайней мере соответствовать данным из следую-
щей таблицы.
Соблюдайте допустимое
число оборотов или окружную
скорость
, указанные на этикетке шлифовальной
оснастки.
макс. [мм]
[мм]
D
b
d
[мин
-1
]
[м/с]
115
125
7
7
22,2
22,2
11000
11000
80
80
115
125
–
–
–
–
11000
11000
80
80
75
30
M 14
11000
45
Поворот редукторной головки
u
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Корпус редуктора может
поворачиваться с интер-
валом в 90°. Этим выклю-
чатель может быть постав-
лен в удобное для работы
положение, например,
для левши.
Полностью выкрутите 4
винта. Осторожно
и без
отрыва от корпуса
по-
верните корпус редуктора в новое положение. Снова ту-
го затяните 4 винта.
1 609 92A 56A | (27.06.2019)
Bosch Power Tools
