66

 | Italiano

Protezione per le mani

u

Per operazioni con il platorello in gomma

(23)

o con la

spazzola a tazza/la spazzola a disco/il disco lamellare,
montare sempre la protezione per le mani

(21)

.

Fissare la protezione per le mani

(21)

 con l’impugnatura

supplementare

(4)

.

Montaggio degli accessori di levigatura

u

Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

u

Non afferrare i dischi di levigatura e di taglio con le
mani prima che si siano raffreddati.

 Durante il lavoro, i

dischi raggiungono temperature molto elevate.

Pulire il mandrino portamola

(18)

 e tutte le parti da montare.

Per fissare e sbloccare gli accessori di levigatura, premere il
pulsante di bloccaggio dell’alberino

(1)

, in modo da bloccare

il mandrino portamola.

u

Premere il pulsante di bloccaggio dell’alberino esclusi-
vamente a mandrino portamola fermo.

In caso contra-

rio, l’elettroutensile potrebbe subire dei danni.

Dado autoserrante

Per sostituire agevolmente l’accessorio di levigatura senza
utilizzare ulteriori attrezzi, al posto del dado di serraggio

(13)

 si potrà utilizzare il dado autoserrante

(14)

.

u

Il dado autoserrante

(14)

andrà utilizzato esclusiva-

mente per mole abrasive o mole da taglio.

Utilizzare esclusivamente un dado autoserrante

(14) in-

tegro e non danneggiato.
Durante l’avvitamento, accertarsi che il lato con siglatura
del dado autoserrante

(14)

non sia rivolto verso la mola

abrasiva: la freccia dovrà puntare verso la tacca di posi-
zionamento (27).

(27)

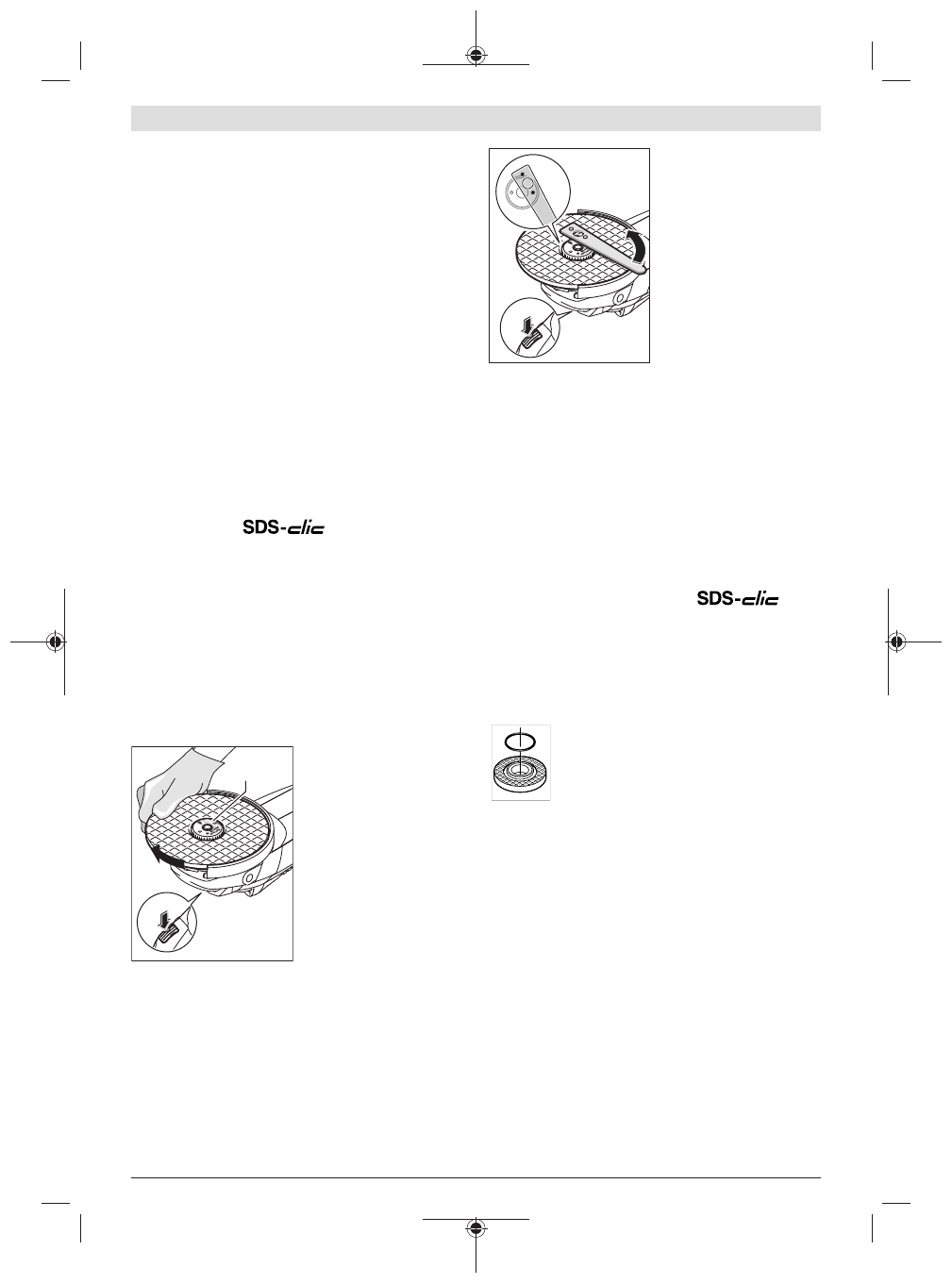

Per bloccare il mandrino
portamola, premere il pul-
sante di bloccaggio dell’al-
berino

(1)

. Per fissare il da-

do autoserrante, ruotare
con forza la mola abrasiva in
senso orario.

Se integro e correttamente
fissato, il dado di serraggio
rapido si potrà allentare
manualmente, ruotando
l’anello zigrinato in senso
antiorario.

Se il dado auto-

serrante è inceppato, non
allentarlo in alcun caso
utilizzando una pinza, ma
utilizzare la chiave a due
perni.

 Applicare la chiave a

due perni come indicato in
figura.

Mola abrasiva/mola da taglio

Prestare attenzione alle dimensioni degli accessori di leviga-
tura. Il diametro del foro dovrà coincidere con la flangia di at-
tacco. Non utilizzare adattatori, né elementi di riduzione.
Qualora si utilizzino mole diamantate, accertarsi che la frec-
cia del senso di rotazione sulla mola stessa ed il senso di ro-
tazione dell’elettroutensile (vedere la freccia del senso di ro-
tazione sulla testa ingranaggi) coincidano.
La sequenza di montaggio è riportata alla pagina con rappre-
sentazione grafica.
Per fissare la mola abrasiva/la mola da taglio, avvitare il dado
di serraggio

(13)

 e serrarlo con la chiave a due perni: vedere

il paragrafo (vedi « Dado autoserrante

 », Pa-

gina 66).

u

Dopo il montaggio dell’utensile abrasivo, verificare
prima dell’accessione se l’utensile abrasivo è montato
in modo corretto e può essere girato senza impedi-
menti. Assicurarsi che l’utensile abrasivo non venga a
contatto con la cuffia di protezione o altre parti.

Nella flangia di attacco

(10)

, attorno al collare

di centraggio, è inserito un elemento in plasti-
ca (O-ring).

Qualora l’O-ring sia assente o

danneggiato,

 prima del riutilizzo sarà fonda-

mentale sostituire la flangia di attacco

(10)

.

Disco lamellare

u

Per operazioni con il disco lamellare, montare sempre
la protezione per le mani

(21)

.

Platorello in gomma

u

Per operazioni con il platorello in gomma

(23), monta-

re sempre la protezione per le mani (21).

La sequenza di montaggio è riportata alla pagina con rappre-
sentazione grafica.
Prima di montare il platorello in gomma

(23)

, applicare le 2

rondelle distanziatrici

(22)

 sul mandrino portamola

(18)

.

Avvitare il dado cilindrico

(25)

 e serrarlo con la chiave a due

perni.

Spazzola a tazza/spazzola a disco

u

Per operazioni con la spazzola a tazza o la spazzola a
disco, montare sempre la protezione per le mani

(21).

La sequenza di montaggio è riportata alla pagina con rappre-
sentazione grafica.
