Türkçe |

135

u

Mil kilitleme tuşunu sadece taşlama mili dururken
kullanın.

Aksi takdirde elektrikli el aleti hasar görebilir.

Hızlı germe somunu

Yardımcı herhangi bir alet kullanmadan taşlama uçlarını
kolayca değiştirmek için germe somunu

(13)

 yerine hızlı

germe somunu

(14)

 kullanın.

u

Hızlı germe somunu

(14)

 sadece taşlama veya kesme

diskleri için kullanılabilir.

Sadece kusursuz ve hasarsız hızlı germe somunu

(14)

kullanın.
Vidalama yaparken hızlı germe somununun

(14)

yazılı

tarafının taşlama diskini göstermemesine dikkat edin; ok
endeks işaretini (27)

göstermelidir.

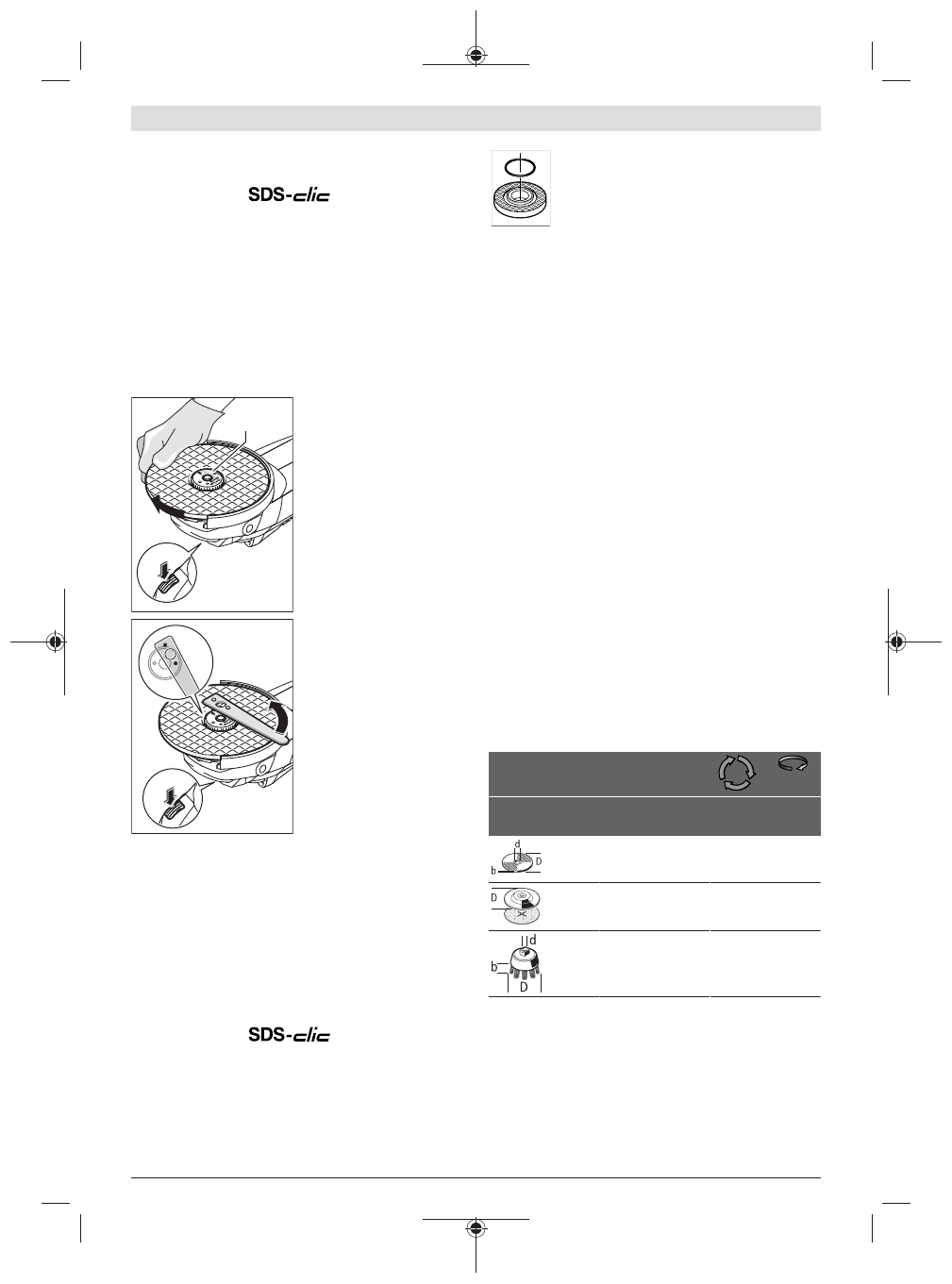

(27)

Taşlama milini sabitlemek
için mil kilitleme tuşuna

(1)

basın. Hızlı germe
somununu sıkmak için
taşlama diskini saat hareket
yönünde kuvvetlice çevirin.

Usulüne uygun olarak
takılmış ve hasarsız bir hızlı
germe somununu tırtıllı
halkayı saat hareket
yönünün tersine çevirerek
gevşetebilirsiniz .

Sıkışan

hızlı germe somununu
hiçbir zaman bir pense ile
gevşetmeyin, iki pimli
anahtarı kullanın.

 İki pimli

anahtarı resimde görüldüğü
gibi yerleştirin.

Taşlama/kesme diski

Taşlama uçlarının boyutlarına dikkat edin. Delik çapı
bağlama flanşına uymalıdır. Adaptör veya redüktör
parçalarını kullanmayın.
Elmas kesme diskleri kullanırken, elmas kesme diski
üzerindeki dönme yönü oku ile elektrikli el aletinin dönme
yönünün (şanzıman başındaki dönme yönü okuna bakın)
birbirine uyumlu olmasına dikkat edin.
Montaj işleminin sırası grafik sayfasında görülmektedir.
Taşlama/kesme diskini sabitlemek için sıkma somununu

(13)

 takın ve iki pimli anahtarla sıkın, Bakınız: Bölüm(Bakınız

„ Hızlı germe somunu

 “, Sayfa 135).

u

Ucu takıp aleti çalıştırmadan önce, ucun kusursuz
biçimde takılıp takılmadığını ve serbest olarak dönüp
dönmediğini kontrol edin. Ucun koruyucu kapağa veya
diğer parçalara temas etmediğinden emin olun.

Bağlama flanşına

(10)

 merkezleme bundu

çevresinde bir plastik parça (O-ring) takılıdır.

O-ring yoksa veya hasarlı ise,

 bağlama flanşı

(10)

 çalışmaya başlamadan önce mutlaka

değiştirilmelidir.

Yelpaze taşlama ucu

u

Yelpaze taşlama ucu ile çalışmak için daima el koruma
parçasını

(21) takın.

Kauçuk zımpara tablası

u

Kauçuk zımpara tablası

(23)

ile çalışmak için daima el

koruma parçasını (21) takın.

Montaj işleminin sırası grafik sayfasında görülmektedir.
Kauçuk zımpara tablasının

(23)

 montajından önce 2

besleme pulunu

(22)

 taşlama miline

(18)

 yerleştirin.

Yuvarlak başlı somunu

(25)

 vidalayın ve iki pimli anahtarla

sıkın.

Çanak fırça/disk fırça

u

Çanak fırça veya disk fırça ile çalışırken daima el
koruma parçasını

(21)

takın.

Montaj işleminin sırası grafik sayfasında görülmektedir.
Çanak fırçayı/disk fırçayı taşlama miline, taşlama mili dişinin
sonundaki taşlama mili flanşına sıkıca oturacak biçimde
vidalayın. Çanak fırçayı/disk fırçayı bir çatal anahtarla sıkın.

Kullanımına izin verilen taşlama uçları

Bu kullanım kılavuzunda belirtilen bütün taşlama uçlarını
kullanabilirsiniz.
Kullanılan taşlama ucunun izin verilen devir sayası [dev/dak]
veya çevre hızı [m/s] en azından aşağıdaki tabloda belirtilen
değere uymalıdır.
Bu nedenle taşlama ucu etiketi üstünde bulunan izin verilen

devir sayısına veya çevre hızına

 dikkat edin.

maks. [mm]

[mm]

D

b

d

[dev/

dak]

[m/sn]

180

230

8

8

22,2

22,2

8500

6600

80

80

180

230

–

–

–

–

8500

6600

80

80

100

30

M 14

8500

45

Ana kolun çevrilmesi

GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI /
GWS 26-230 LVI

u

Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.
