Español |

45

trica (véase la flecha de sentido de giro sobre la cabeza del
engranaje).
El orden del montaje se puede ver en la página ilustrada.
Para fijar el disco amolador/tronzador, atornille la tuerca de
fijación

(13)

 y fíjela con la llave de dos pivotes, véase el

apartado (ver " Tuerca de fijación rápida

 ",

Página 44).

u

Después del montaje del útil abrasivo y antes de co-
nectarlo, compruebe si el útil abrasivo está correcta-
mente montado y si se deja girar libremente. Asegúre-
se, que el útil abrasivo no roce en la cubierta protecto-
ra u otras piezas.

En la brida de alojamiento

(10)

 hay una pieza

de plástico (anillo tórico) alrededor del collar
de centrado.

Si el anillo tórico falta o está da-

ñado,

 es imprescindible sustituir la brida de

alojamiento

(10)

 antes de la reutilización.

Disco abrasivo de láminas

u

Monte siempre la protección para las manos al realizar
trabajos con el disco abrasivo de láminas

(21)

.

Plato lijador de goma

u

Al realizar trabajos con el plato lijador de goma

(23)

monte siempre la protección para las manos (21).

El orden del montaje se puede ver en la página ilustrada.
Antes de realizar el montaje del plato lijador de goma

(23)

,

colocar las 2 arandelas distanciadoras

(22)

 sobre el husillo

amolador

(18)

.

Atornille la tuerca redonda

(25)

 y fíjela con la llave de dos pi-

votes.

Cepillo de corona / cepillo de disco

u

Al realizar trabajos con el cepillo de corona o el cepillo
de disco monte siempre la protección para las manos
(21).

El orden del montaje se puede ver en la página ilustrada.
El cepillo de corona / cepillo de disco debe dejarse atornillar
sobre el husillo amolador de tal modo que quede apoyado
firmemente en la brida del husillo amolador al final de la ros-
ca del mismo. Fije firmemente el cepillo de corona / cepillo
de disco con una llave de boca.

Útiles abrasivos admisibles

Usted puede utilizar todos los útiles abrasivos nombrados en
estas instrucciones de servicio.
El número de revoluciones admisible [min

-1

] o bien la veloci-

dad periférica [m/s] de los útiles abrasivos utilizados debe
corresponder como mínimo a las indicaciones en la siguiente
tabla.
Observe por ello el

número de revoluciones o bien la velo-

cidad periférica

 admisible en la etiqueta del útil abrasivo.

máx. [mm]

[mm]

D

b

d

[min

–1

]

[m/s]

180

230

8

8

22,2

22,2

8500

6600

80

80

180

230

–

–

–

–

8500

6600

80

80

100

30

M 14

8500

45

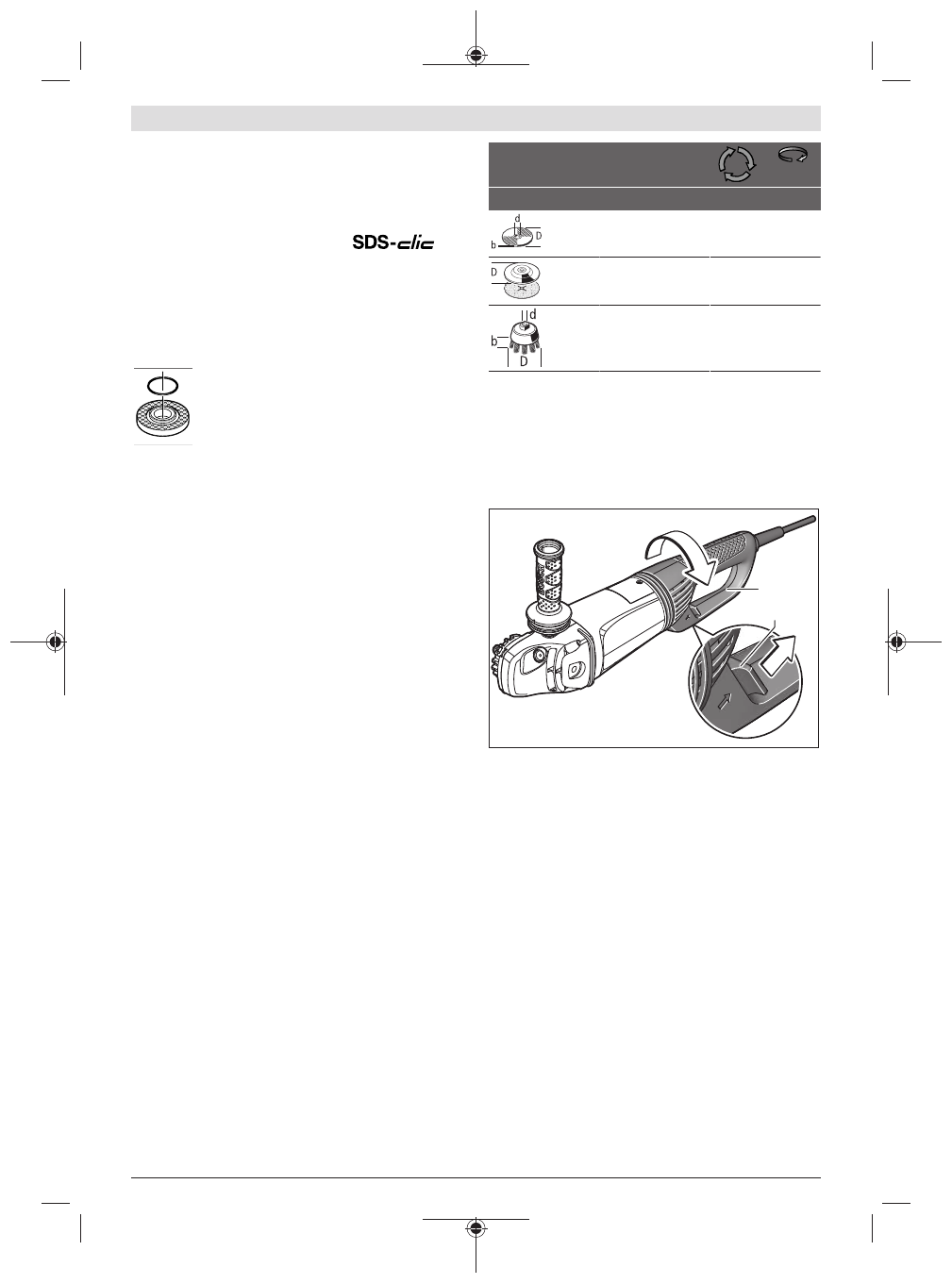

Giro de la empuñadura principal

GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI /
GWS 26-230 LVI

u

Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de co-
rriente.

(28)

(29)

La empuñadura principal

(28)

 puede girarse 90° hacia la iz-

quierda, o hacia la derecha, respecto a la carcasa motor. De
este modo, el interruptor de conexión/desconexión puede
situarse en una posición de manejo más adecuada para ca-
sos especiales, p. ej. para trabajos de tronzado con cubierta
de aspiración con carro guía

(20)

 o para zurdos.

Tire el desenclavamiento de la empuñadura

(29)

 en direc-

ción de la flecha y gire simultáneamente la empuñadura prin-
cipal

(28)

 a la posición deseada, hasta que encastre.

Aspiración de polvo y virutas

El polvo de ciertos materiales como, pinturas que contengan
plomo, ciertos tipos de madera y algunos minerales y meta-
les, puede ser nocivo para la salud. El contacto y la inspira-
ción de estos polvos pueden provocar en el usuario o en las
personas circundantes reacciones alérgicas y/o enfermeda-
des respiratorias.
Ciertos polvos como los de roble, encina y haya son conside-
rados como cancerígenos, especialmente en combinación
con los aditivos para el tratamiento de la madera (cromatos,
conservantes de la madera). Los materiales que contengan
amianto solamente deberán ser procesados por especialis-
tas.
