Deutsch |

13

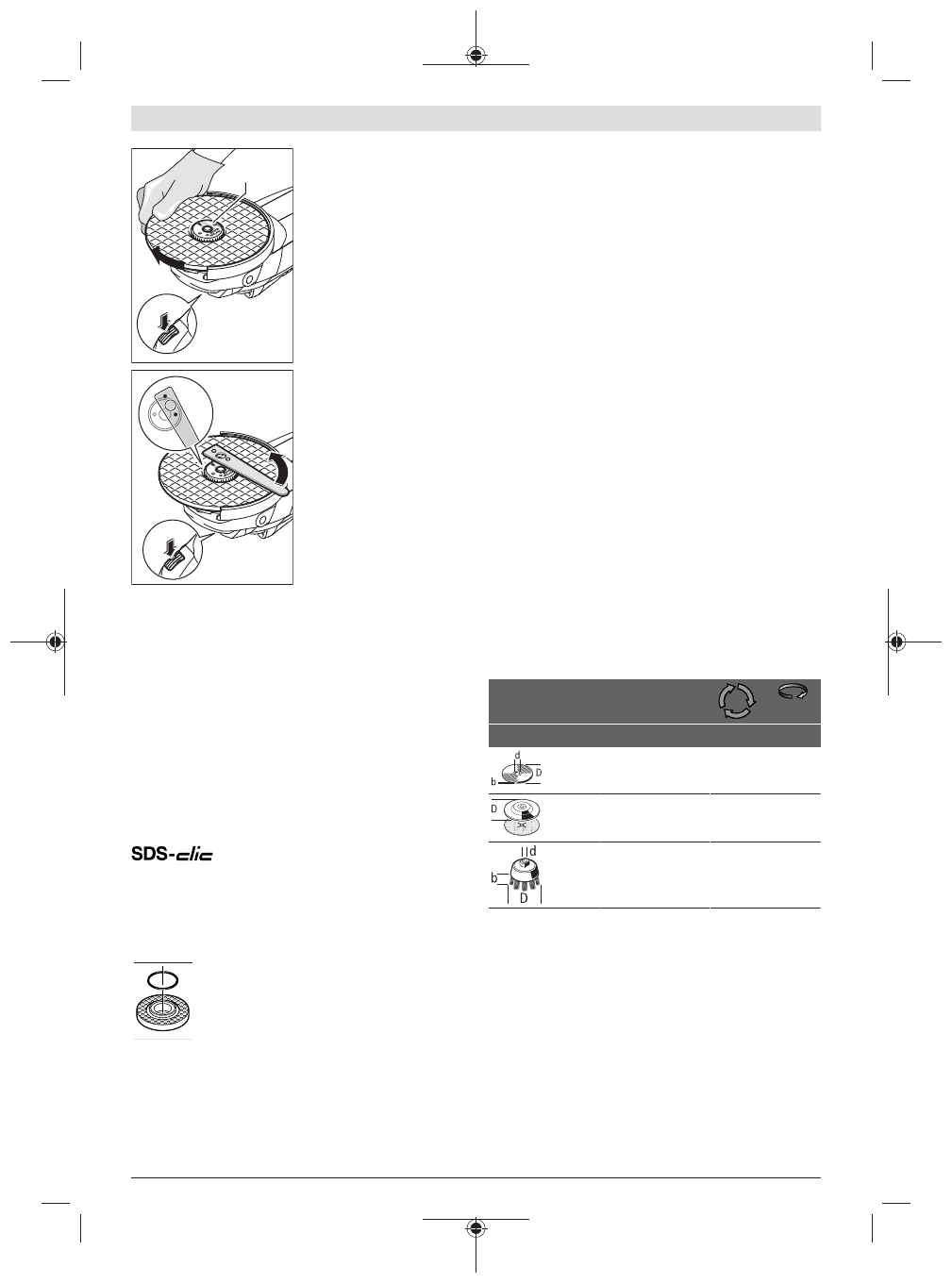

(27)

Drücken Sie die Spindel-Ar-
retiertaste

(1)

, um die

Schleifspindel festzustel-
len. Um die Schnellspann-
mutter festzuziehen, dre-
hen Sie die Schleifscheibe
kräftig im Uhrzeigersinn.

Eine ordnungsgemäß befes-
tigte, unbeschädigte
Schnellspannmutter kön-
nen Sie durch Drehen des
Rändelringes entgegen dem
Uhrzeigersinn von Hand lö-
sen.

Lösen Sie eine festsit-

zende Schnellspannmut-
ter nie mit einer Zange,
sondern verwenden Sie
den Zweilochschlüssel.

Setzen Sie den Zweiloch-
schlüssel wie im Bild ge-

zeigt an.

Schleif- /Trennscheibe

Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter

(13)

 auf und spannen diese mit dem Zweiloch-

schlüssel, siehe Abschnitt (siehe „Schnellspannmutter

 “, Seite 12).

u

Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.

Im Aufnahmeflansch

(10)

 ist um den Zentrier-

bund ein Kunststoffteil (O-Ring) eingesetzt.

Fehlt der O-Ring oder ist er beschädigt,

muss der Aufnahmeflansch

(10)

 vor der Wei-

terverwendung unbedingt ersetzt werden.

Fächerschleifscheibe

u

Montieren Sie für Arbeiten mit der Fächerschleif-
scheibe immer den Handschutz

(21)

.

Gummi-Schleifteller

u

Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler

(23)

immer den Handschutz (21).

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Setzen Sie vor der Montage des Gummischleiftellers

(23)

die 2 Distanzscheiben

(22)

 auf die Schleifspindel

(18)

.

Schrauben Sie die Rundmutter

(25)

 auf und spannen Sie

diese mit dem Zweilochschlu

̈

ssel.

Topfbürste/Scheibenbürste

u

Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz

(21).

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.

Zulässige Schleifwerkzeuge

Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.
Die zulässige Drehzahl [min

-1

] bzw. Umfangsgeschwindigkeit

[m/s] der verwendeten Schleifwerkzeuge muss den Anga-
ben in der nachfolgenden Tabelle mindestens entsprechen.
Beachten Sie deshalb die zulässige

Drehzahl bzw. Um-

fangsgeschwindigkeit

 auf dem Etikett des Schleifwerkzeu-

ges.

max. [mm]

[mm]

D

b

d

[min

-1

]

[m/s]

180

230

8

8

22,2

22,2

8500

6600

80

80

180

230

–

–

–

–

8500

6600

80

80

100

30

M 14

8500

45

Haupthandgriff drehen

GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI /
GWS 26-230 LVI

u

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
