56

 | Português

Ao utilizar discos de corte de diamante, tenha em atenção se
a seta do sentido de rotação no disco de corte de diamante e
o sentido de rotação da ferramenta elétrica (ver seta do
sentido de rotação na cabeça do mecanismo de
acionamento) coincidem.
A ordem da montagem pode ser consultada na página de
esquemas.
Para fixar o disco abrasivo/corte enrosque a porca de aperto

(13)

e aperte a mesma com a chave de dois furos, ver

secção(ver " Porca de aperto rápido

 ",

Página 55).

u

Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta elétrica, se a ferramenta
abrasiva está montada corretamente e se pode ser
movimentada livremente. Assegure-se de que a
ferramenta abrasiva não entre em contacto com a
tampa de proteção ou outras peças.

No flange de admissão

(10)

 encontra-se

colocada, à volta do colar de centragem, uma
peça de plástico (O-ring).

Se o O-ring estiver

em falta ou danificado,

 o flange de admissão

(10)

 tem de ser obrigatoriamente substituído

antes de se continuar a utilização.

Disco de lixa em lamelas

u

Para trabalhos com o disco de lixa em lamelas monte
sempre a proteção das mãos

(21)

.

Prato de lixar de borracha

u

Para trabalhos com o prato de lixar em borracha

(23)

monte sempre a proteção das mãos (21).

A ordem da montagem pode ser consultada na página de
esquemas.
Antes da montagem do prato de lixar em borracha

(23)

coloque os 2 anéis distanciadores

(22)

 no veio de

retificação

(18)

.

Enrosque a porca redonda

(25)

 e aperte-a com a chave de

dois furos.

Catrabucha tipo tacho/catrabucha em disco

u

Para os trabalhos com a catrabucha tipo tacho ou a
catrabucha em disco monte sempre a proteção das
mãos

(21).

A ordem da montagem pode ser consultada na página de
esquemas.
Tem de ser possível enroscar a catrabucha tipo tacho/
catrabucha em disco até ao veio de retificação, de forma a
que este fique bem encostado ao flange do veio de
retificação no fim da rosca do veio de retificação. Aperte a
catrabucha tipo tacho/catrabucha em disco com uma chave
de bocas.

Ferramentas de lixar permitidas

Pode utilizar todas as ferramentas de lixar mencionadas
neste manual de instruções.
O número de rotações [r.p.m.] ou a velocidade periférica
[m/s] admissível das ferramentas de lixar utilizadas tem de
corresponder, pelo menos, aos dados da tabela seguinte.

Por isso, respeite o

número de rotações ou velocidade

periférica

 admissível mencionado no rótulo da ferramenta

de lixar.

máx. [mm]

[mm]

D

b

d

[r.p.m.]

[m/s]

180

230

8

8

22,2

22,2

8500

6600

80

80

180

230

–

–

–

–

8500

6600

80

80

100

30

M 14

8500

45

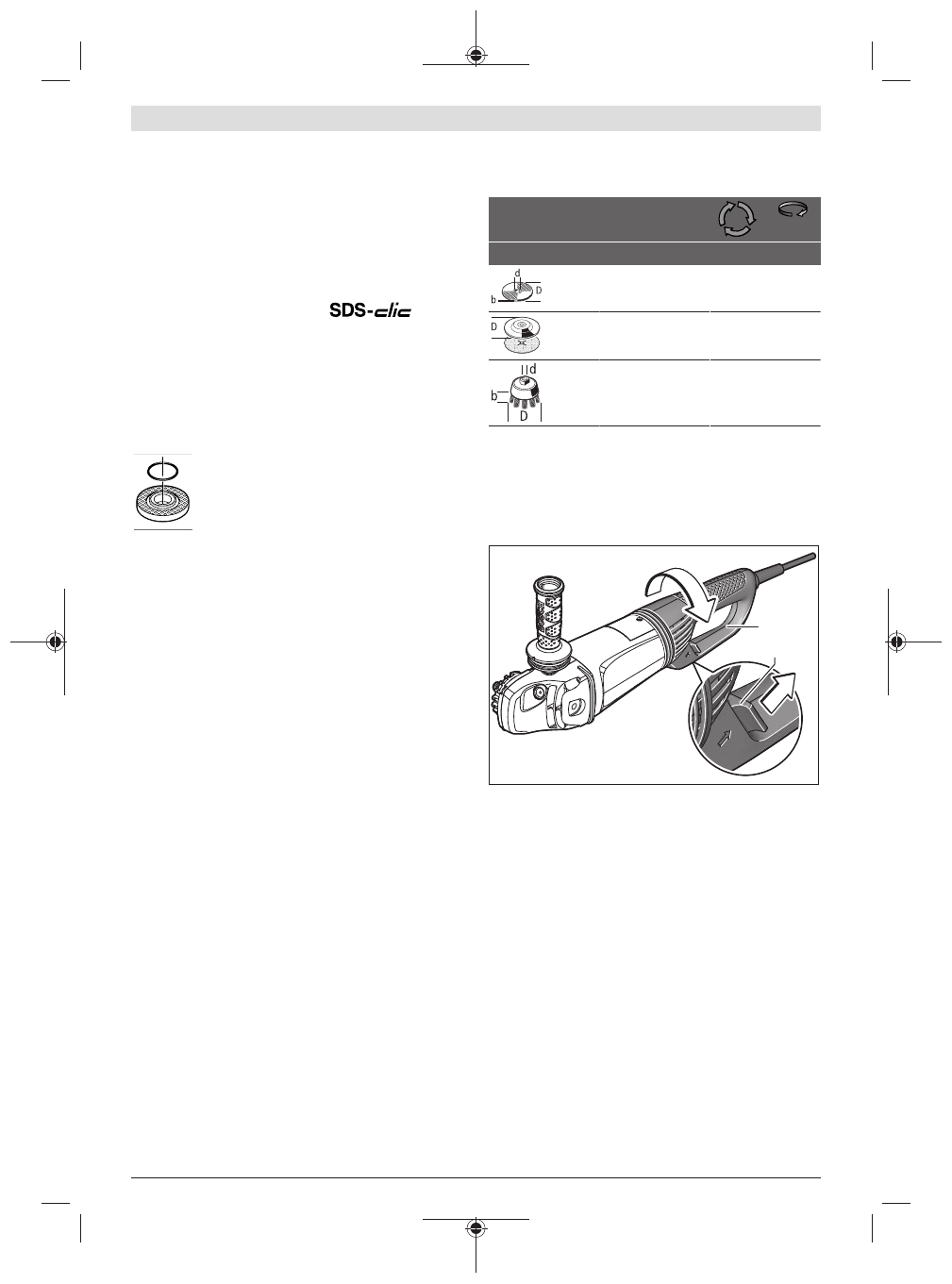

Girar o punho principal

GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI /
GWS 26-230 LVI

u

Antes de todos trabalhos na ferramenta elétrica
deverá puxar a ficha de rede da tomada.

(28)

(29)

O punho principal

(28)

 pode ser rodado para a carcaça do

motor respetivamente em 90° para a esquerda ou para a
direita. Dessa forma, o interruptor de ligar/desligar pode ser
colocado numa posição de manuseamento mais favorável
em situações de trabalho especiais, p. ex. para trabalhos de
corte com a tampa de aspiração com patim de guia

(20)

 ou

para esquerdinos.
Puxe o desbloqueio do punho

(29)

 no sentido da seta e rode

simultaneamente o punho principal

(28)

 para a posição

desejada, até que engate.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém
chumbo, alguns tipos de madeira, minerais e metais, podem
ser nocivos à saúde. O contacto ou a inalação dos pós pode
provocar reações alérgicas e/ou doenças nas vias
respiratórias do utilizador ou das pessoas que se encontrem
por perto.
Certos pós, como por exemplo pó de carvalho e faia são
considerados como sendo cancerígenos, especialmente
quando juntos com substâncias para o tratamento de

1 609 92A 5FE | (12.02.2020)

Bosch Power Tools
