Svensk |

95

Montage

Montera skyddsanordning

u

Dra stickproppen ur nätuttaget innan arbeten utförs
på elverktyget.

Anmärkning:

Om slipskivan brustit under drift eller

stödanordningarna på spängskyddet/elverktyget skadats,
måste berörda delar/elverktyget bytas ut eller för service
skickas till kundtjänst. För adresser, se avsnittet "Kundtjänst
och användningsrådgivning".

Skyddskåpa för slipning

Öppna spännspaken

(8)

. Skjut upp skyddskåpan

(6)

 med

kodnocken

(7)

 i kodspåret på spindelhalsen tills

skyddskåpans fläns sitter mot elverktygets fläns och vrid
sedan skyddskåpan

(6)

 till önskat läge. Stäng spännspaken

(8)

.

u

Ställ in skyddskåpan

(6)

så att gnistor inte sprutas

mot användaren

.

Spännkraften på skyddskåpans lås

(6)

 kan förändras genom

att lossa eller dra åt justerskruven

(9)

. Kontrollera

regelbundet att skyddskåpan

(6)

 sitter stadigt.

Observera:

 koderingsaxlarna på skyddskåpan

(6)

säkerställer att endast en skyddskåpa som passar till
elverktyget monteras.

Skyddskåpa vid kapning

u

Använd alltid skyddskåpa vid kapning med bundna
slipmedel(15)

.

u

Vid kapning i sten bör en tillräckligt god
dammutsugning anordnas.

Skyddskåpan för kapning

(15)

 monteras såsom

skyddskåpan för slipning

(6)

.

Bortsugningskåpa för kapning med styrsläde

Bortsugningskåpan för kapning med styrsläde

(20)

monteras såsom skyddskåpan för slipning

(6)

.

Tilläggshandtag

u

Använd endast elverktyget med tilläggshandtaget(4)

.

u

Använd inte elverktyget om stödhandtaget är skadat.
Utför aldrig några ändringar på stödhandtaget.

Skruva fast tilläggshandtaget

(4)

 till höger eller vänster på

drevhuvudet, beroende på arbetssättet.

Vibrationsdämpning

Den integrerade
vibrationsdämpningen
reducerar uppstående
vibrationer.

u

Elverktyget får inte längre användas om
dämpningselementet skadats.

Handskydd

u

Vid arbeten med gummisliptallriken

(23)

eller

koppborsten/solfjädersslipskivan monterar du alltid
handskyddet

(21)

.

Fäst handskyddet

(21)

 med tilläggshandtaget

(4)

.

Montera slipverktyg

u

Dra stickproppen ur nätuttaget innan arbeten utförs
på elverktyget.

u

Rör inte slip- och kapskivorna innan de svalnat.

Skivorna blir mycket heta vid arbetet.

Rengör slipspindeln

(18)

 och alla delar som ska monteras.

För att spänna och lossa slipverktygen trycker du på
spindellåsknappen

(1)

 för att arretera slipspindeln.

u

Tryck ned spindellåsknappen endast när slipspindeln
står stilla.

I annat fall kan elverktyget skadas.

Snabbspänningsmutter

För enkelt byte av slipverktyg utan att använda ytterligare
verktyg kan du använda snabbspänningsmuttern

(14)

istället för spännmuttern

(13)

.

u

Snabbspänningsmuttern

(14)

får endast användas för

slip- och kapskivor.

Använd endast en felfri, oskadad snabbspännmutter
(14).
Var vid påskruvningen uppmärksam på att
snabbspänningsmutterns

(14)

textförsedda sida inte

pekar mot slipskivan. Pilen skall vara riktad mot
indexmärket (27)

.

(27)

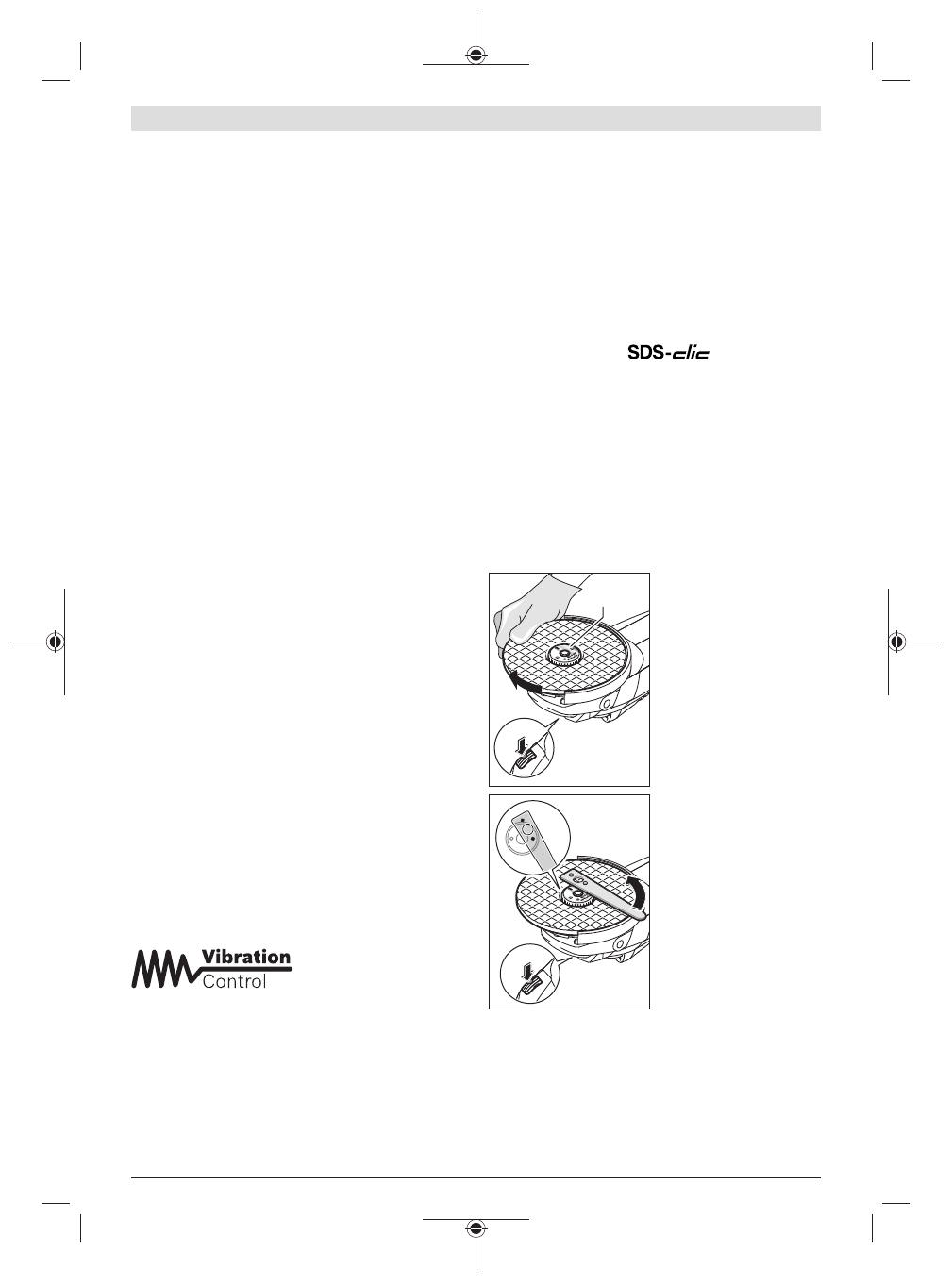

Tryck på spindellåsknappen

(1)

 för att arretera

slipspindeln. För att dra åt
spindelspännmuttern
skruvar du slipskivan
kraftigt medurs.

En korrekt fäst och oskadad
snabbspänningsmutter kan
du lossa genom att vrida
den räfflade ringen moturs
för hand.

Lossa aldrig en

åtdragen
snabbspänningsmutter
med en tång, utan
används kombinyckeln.

Sätt an kombinyckeln på
det sätt som visas på
bilden.

Slip-/kapningsskiva

Beakta slipverktygets mått. Håldiametern måste passa till
fästflänsen. Använd inga adaptrar eller reduceringsdelar.
Var vid användningen av diamant-kapningsskivor noga med
att vridriktningspilen på diamant-kapningsskivan och
elverktygets vridriktning (se vridriktningspilen på
kapslingen) stämmer överens.
Monteringens ordningsföljd framgår av grafiksidan.
