Srpski |

255

u

Aktivirajte taster za blokadu vretena samo u stanju
mirovanja brusnog vretena.

Električni alat se može

inače oštetiti.

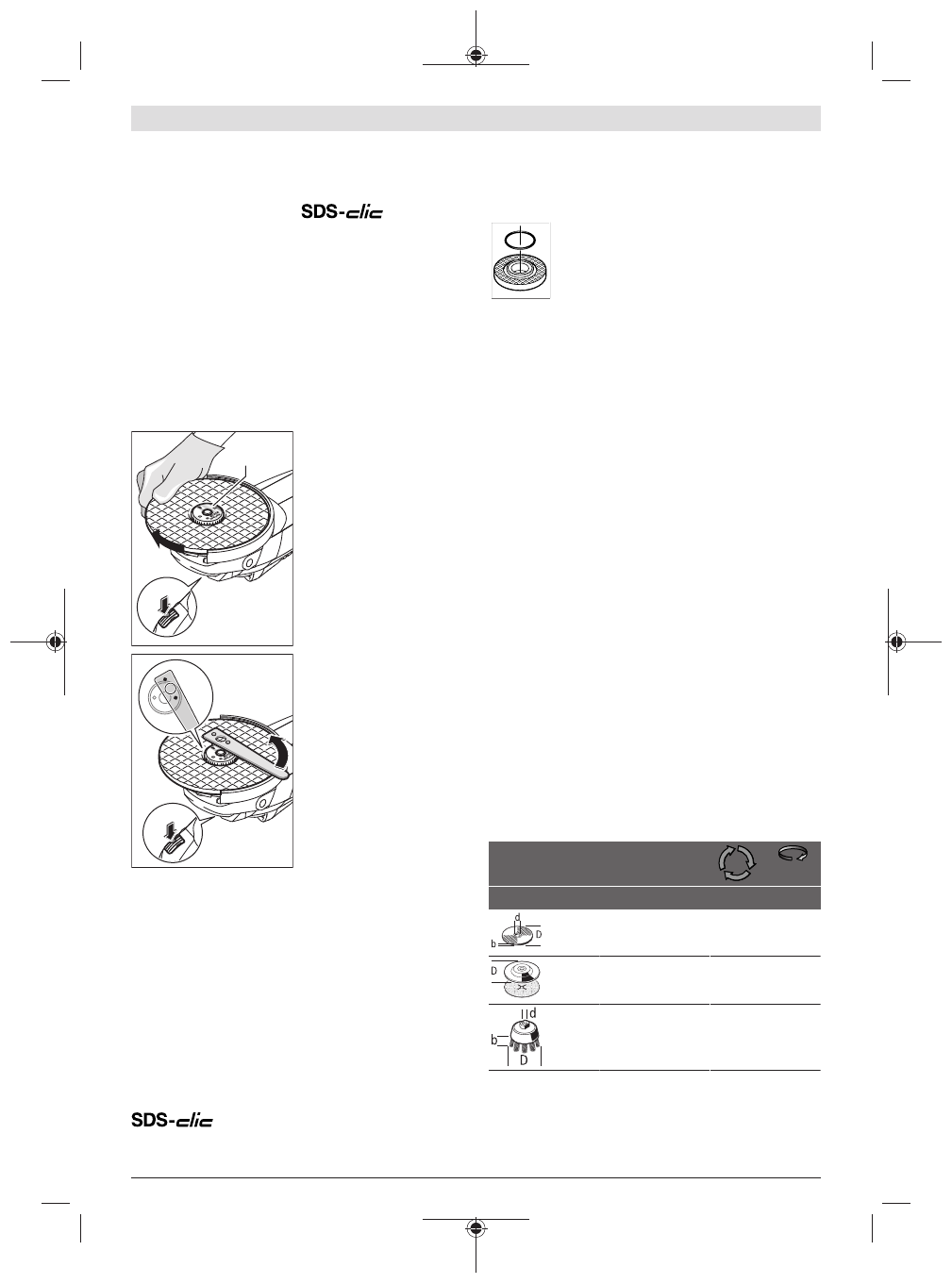

Navrtka sa brzim zatezanjem

Za jednostavnu zamenu brusnog alata bez upotrebe drugih
alata možete umesto zatezne navrtke

(13)

 da koristite

brzosteznu navrtku

(14)

.

u

Navrtka sa brzim zatezanjem

(14)

sme da se koristi

samo za brusne diskove i diskove za presecanje.

Upotrebljavajte samo besprekorne, neoštećene navrtke
sa brzim zatezanjem

(14).

Prilikom zavrtanja obratite pažnju da označena strana
navrtke sa brzim zatezanjem

(14)

ne pokazuje na brusni

disk; strelica mora na indeksiranu marku da(27)
pokazuje.

(27)

Pritisnite taster za blokadu
vretena

(1)

 kako biste

fiksirali brusno vreteno. Da
biste čvrsto zategli
brzosteznu navrtku, snažno
okrenite brusni disk u
smeru kretanja kazaljke na
satu.

Propisno pričvršćenu,
neoštećenu brzosteznu
navrtku možete da odvrnete
tako što ćete rukom okretati
izreckani prsten u smeru
suprotnom od kretanja
kazaljke na satu.

Nikada

nemojte da odvrćete
brzosteznu navrtku
kleštima, već koristite
ključ sa dva otvora.

Postavite ključ sa dva
otvora kao što je prikazano

na slici.

Brusni disk/ disk za sečenje

Obratite pažnju na dimenzije brusnog alata. Prečnik otvora
mora da odgovara prihvatnoj prirubnici. Nemojte da
upotrebljavate adaptere ili redukcione delove.
Pri upotrebi dijamantskih reznih diskova, vodite računa o
tome da se strelica smera obrtanja na dijamantskom reznom
disku i smer obrtanja električnog alata podudaraju (videti
strelicu smera obrtanja na glavi prenosnika).
Redosled montaže je vidljiv na grafičkoj strani.
Za pričvršćivanje brusnog diska/reznog diska zavrnite steznu
navrtku

(13)

 i zategnite je pomoću ključa sa dva otvora,

videti odeljak (videti „ Navrtka sa brzim zatezanjem

 “, Strana 255).

u

Prekontrolišite posle montaže alata za brušenje pre
uključivanja, da li je brusni alat korektno montiran i
može slobodno da se okreće. Uverite se da brusni alat
na zaštitnoj haubi ili drugim delovima ne struže.

U prihvatnoj prirubnici

(10)

 je oko snopa za

centriranje umetnut plastični deo (O-prsten).

Ako O-prsten nedostaje ili je oštećen,

prihvatna prirubnica mora

(10)

 obavezno da

se zameni pre dalje upotrebe.

Lepezasta brusna ploča

u

Montirajte za radove sa lepezastom brusnom pločom
uvek zaštitu za ruke(21)

.

Gumeni brusni tanjir

u

Montirajte za radove sa gumenim brusnim tanjirom
(23)

uvek zaštitu za ruke (21).

Redosled montaže je vidljiv na grafičkoj strani.
Postavite pre montaže gumenog brusnog tanjira

(23)

 2

odstojnika

(22)

 na brusno vreteno

(18)

.

Zavrnite okruglu navrtku

(25)

 i zategnite je pomoću ključa sa

dva otvora .

Lončasta četka/pločasta četka

u

Montirajte za radove sa lončastom ili pločastom
četkom uvek zaštitu za ruke

(21).

Redosled montaže je vidljiv na grafičkoj strani.
Lončasta/pločasta četka mora da se zavije na brusno vreteno
tako da nalegne čvrsto na prirubnicu brusnog vretena na
kraju njegovog navoja. Čvrsto zategnite lončastu/pločastu
četku pomoću viljuškastog ključa.

Dozvoljeni brusni alati

Možete da upotrebljavate sav brusni alat koji je pomenut u
ovom uputstvu za rad.
Dozvoljeni broj obrtaja [min

-1

] odnosno kružna brzina [m/s]

korišćenog brusnog alata mora najmanje da odgovara
podacima u sledećoj tabeli.
Zato obratite pažnju na dozvoljeni

broj obrtaja, odnosno

kružnu brzinu

 na etiketi brusnog alata.

maks. [mm]

[mm]

D

b

d

[min

–1

]

[m/s]

180

230

8

8

22,2

22,2

8500

6600

80

80

180

230

–

–

–

–

8500

6600

80

80

100

30

M 14

8500

45

Okretanje glavne drške

GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI /
GWS 26-230 LVI
