Ελληνικά |

125

Διαφορετικά μπορεί να υποστεί ζημιά το ηλεκτρικό
εργαλείο.

Παξιμάδι ταχυσύσφιγξης

Για την απλή αλλαγή των εξαρτημάτων λείανσης χωρίς τη
χρήση άλλων εργαλείων μπορείτε αντί του παξιμαδιού
σύσφιγξης

(13)

 να χρησιμοποιήσετε το παξιμάδι

ταχυσύσφιγξης

(14)

.

u

Το παξιμάδι ταχυσύσφιγξης

(14)

επιτρέπεται να

χρησιμοποιηθεί μόνο για τους δίσκους κοπής.

Χρησιμοποιείτε μόνο ένα άψογο, χωρίς ζημιά παξιμάδι
ταχυσύσφιγξης

(14).

Κατά το βίδωμα προσέξτε, ώστε η πλευρά με την
επιγραφή του παξιμαδιού ταχυσύσφιγξης

(14)

να μη

δείχνει προς τον δίσκο λείανσης, το δε βέλος πρέπει να
δείχνει προς το μαρκαρισμένο δείκτη (27)

.

(27)

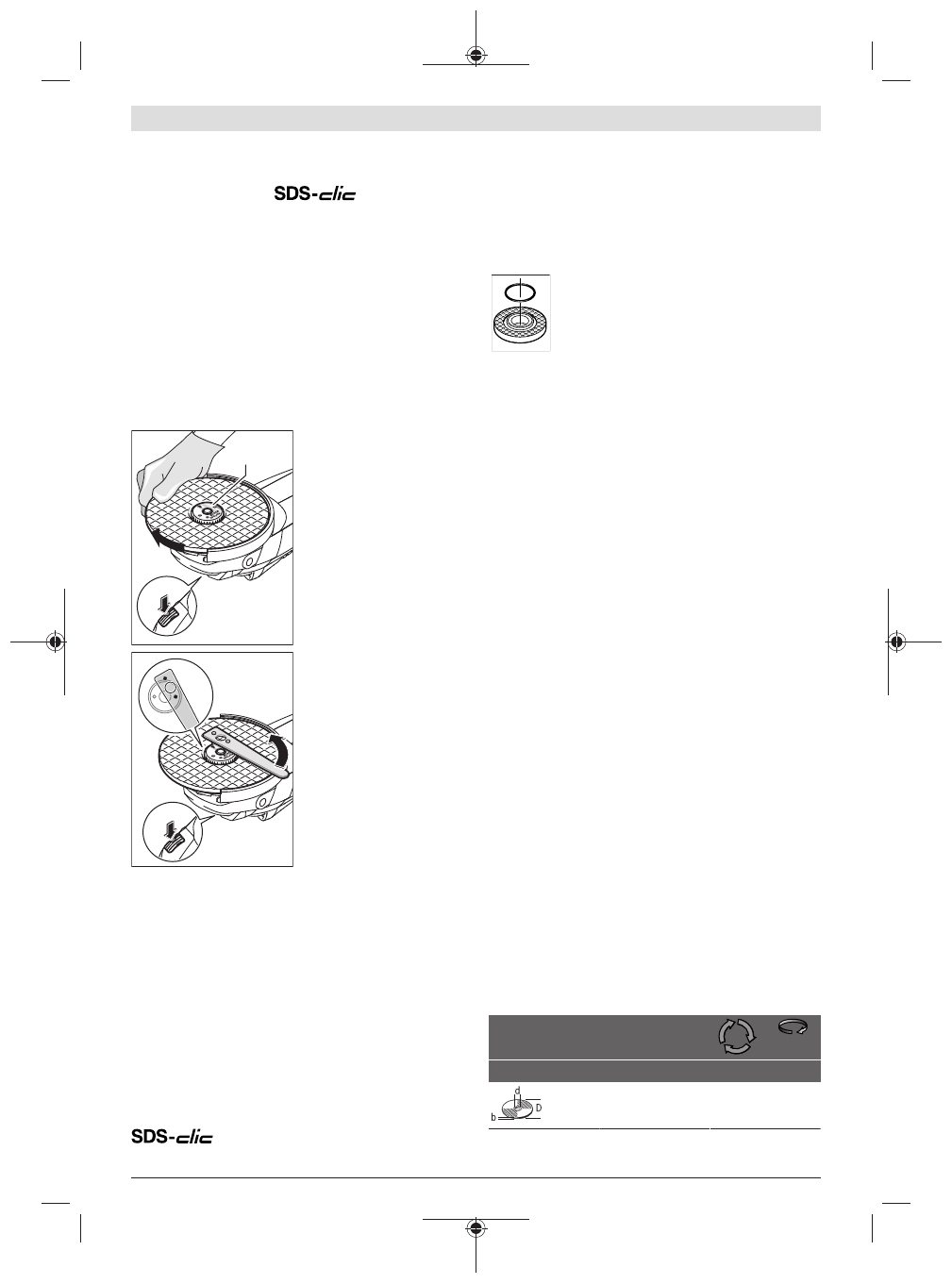

Πατήστε το πλήκτρο
ακινητοποίησης του άξονα

(1)

, για την ακινητοποίηση

του άξονα λείανσης. Για να
σφίξετε σταθερά το παξιμάδι
ταχυσύσφιγξης, γυρίστε τον
δίσκο λείανσης δυνατά προς
τη φορά των δεικτών του
ρολογιού.

Ένα σωστά στερεωμένο,
καλό παξιμάδι
ταχυσύσφιγξης μπορείτε να
το λύσετε με το χέρι,
περιστρέφοντας το ρικνωτό
δακτύλιο ενάντια στη φορά
των δεικτών του ρολογιού.

Μη λύσετε ποτέ ένα
μαγκωμένο παξιμάδι
ταχυσύσφιγξης με μια
τσιμπίδα, αλλά
χρησιμοποιείτε το
γαντζόκλειδο.

 Τοποθετήστε

το γαντζόκλειδο, όπως φαίνεται στην εικόνα.

Δίσκος λείανσης / δίσκος κοπής

Προσέξτε τις διαστάσεις των εξαρτημάτων λείανσης. Η
διάμετρος της οπής πρέπει να ταιριάζει με τη φλάντζα
υποδοχής. Μη χρησιμοποιείτε προσαρμογείς ή συστολές.
Σε περίπτωση χρήσης διαμαντόδισκων κοπής προσέξτε, να
ταυτίζεται το βέλος φοράς περιστροφής πάνω στον
διαμαντόδισκο κοπής με τη φορά περιστροφής του ηλεκτρικού
εργαλείου (βλέπε βέλος φοράς περιστροφής πάνω στην
κεφαλή του μειωτήρα).
Η σειρά συναρμολόγησης φαίνεται στη σελίδα γραφικών.
Για τη στερέωση του δίσκου λείανσης/κοπής βιδώστε το
παξιμάδι σύσφιγξης

(13)

 και σφίξτε το με το γαντζόκλειδο,

βλέπε στην ενότητα (βλέπε « Παξιμάδι ταχυσύσφιγξης

 », Σελίδα 125).

u

Μετά τη συναρμολόγηση του λειαντικού εργαλείου και
πριν να θέσετε το ηλεκτρικό εργαλείο σε λειτουργία να
βεβαιώνεστε ότι το λειαντικό εργαλείο είναι
συναρμολογημένο σωστά και μπορεί να περιστρέφεται
ελεύθερα. Να βεβαιώνεστε επίσης ότι το λειαντικό
εργαλείο δεν αγγίζει τον προφυλακτήρα ή άλλα
εξαρτήματα.

Στη φλάντζα υποδοχής

(10)

 γύρω από το

περιλαίμιο κεντραρίσματος είναι τοποθετημένο
ένα πλαστικό εξάρτημα (δακτύλιος
στεγανοποίησης "Ο").

Όταν λείπει ο

δακτύλιος στεγανοποίησης "Ο" ή όταν είναι

χαλασμένος,

 πρέπει να αντικατασταθεί οπωσδήποτε η

φλάντζα υποδοχής

(10)

 πριν την περαιτέρω χρήση.

Δίσκος λείανσης με φυλλαράκια

u

Για τις εργασίες με τον δίσκο λείανσης με φυλλαράκια
συναρμολογείτε πάντοτε την προστασία χεριών

(21)

.

Λαστιχένιος δίσκος λείανσης

u

Για τις εργασίες με τον λαστιχένιο δίσκο λείανσης

(23)

συναρμολογείτε πάντοτε την προστασία χεριών (21).

Η σειρά συναρμολόγησης φαίνεται στη σελίδα γραφικών.
Πριν τη συναρμολόγηση του λαστιχένιου δίσκου λείανσης

(23)

τοποθετήστε τις 2 ροδέλες απόστασης

(22)

 στον άξονα

λείανσης

(18)

.

Βιδώστε το στρογγυλό παξιμάδι

(25)

 και σφίξτε το με το

γαντζόκλειδο.

Ποτηροειδής βούρτσα/δισκοειδής βούρτσα

u

Για τις εργασίες με την ποτηροειδή βούρτσα ή τη
δισκοειδής βούρτσα συναρμολογείτε πάντοτε την
προστασία χεριών

(21).

Η σειρά συναρμολόγησης φαίνεται στη σελίδα γραφικών.
Η ποτηροειδής βούρτσα/δισκοειδής βούρτσα πρέπει να
βιδωθεί στον άξονα λείανσης τόσο, μέχρι να ακουμπά σταθερά
στη φλάντζα του άξονα λείανσης στο τέλος του σπειρώματος
του άξονα λείανσης. Σφίξτε την ποτηροειδή βούρτσα/
δισκοειδή βούρτσα με ένα γερμανικό κλειδί σταθερά.

Επιτρεπτά εξαρτήματα λείανσης

Μπορείτε να χρησιμοποιήσετε όλα τα αναφερόμενα σε αυτές
τις οδηγίες λειτουργίας εξαρτήματα λείανσης.
Ο επιτρεπτός αριθμός στροφών [min

-1

] ή αντίστοιχα η

περιμετρική ταχύτητα [m/s] των χρησιμοποιούμενων
εξαρτημάτων λείανσης πρέπει να ανταποκρίνεται το λιγότερο
στα στοιχεία του πιο κάτω πίνακα.
Γι' αυτό προσέξτε τον επιτρεπτό

αριθμό στροφών ή

περιμετρική ταχύτητα

 που αναφέρεται πάνω στην ετικέτα

του εξαρτήματος λείανσης.

μέγ. [mm]

[mm]

D

b

d

[min

–1

]

[m/s]

180

230

8

8

22,2

22,2

8.500

6.600

80

80
