36

 | Português

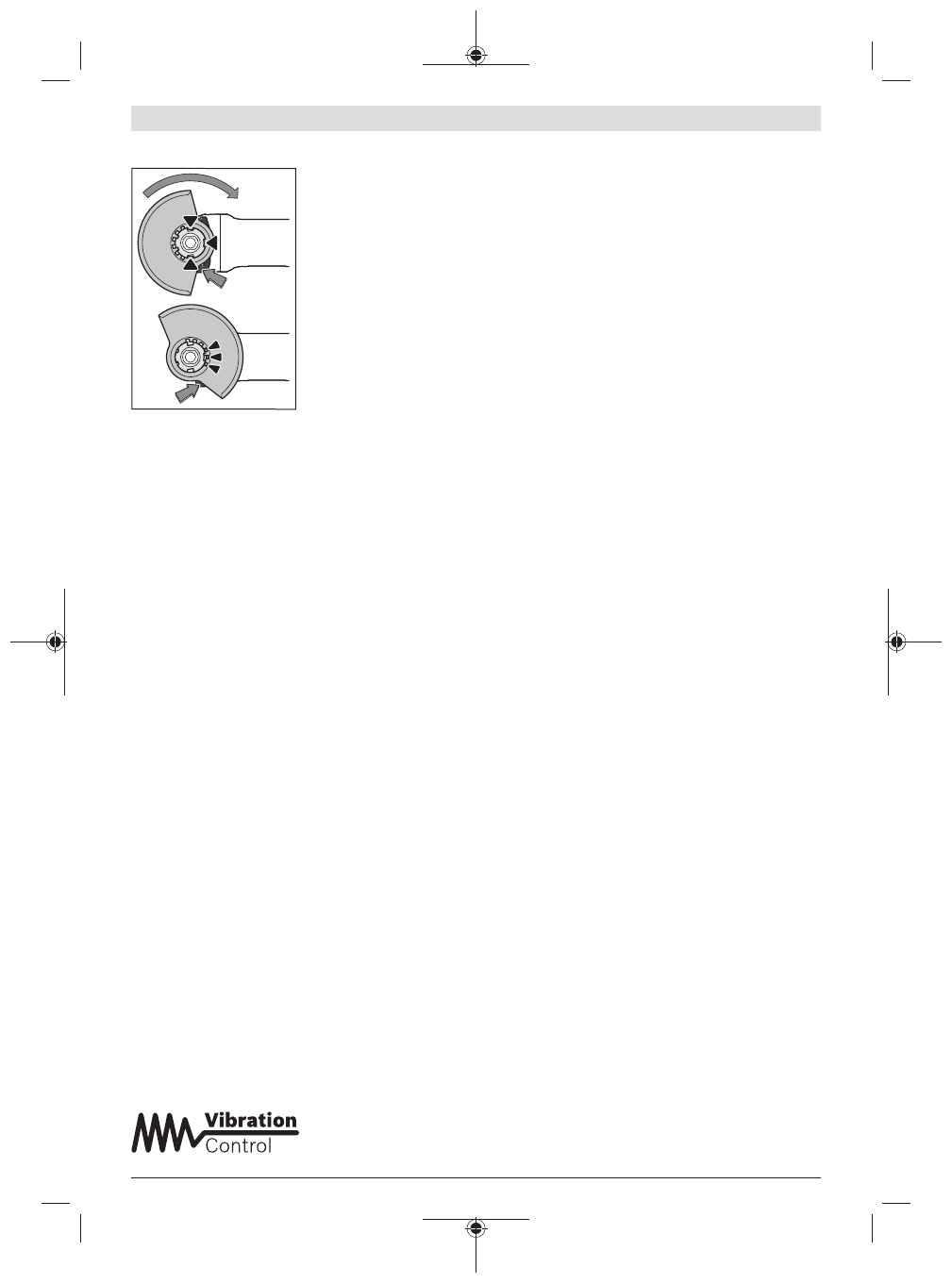

Tampa de proteção para lixar

Coloque a tampa de
proteção

(8)

 no encaixe na

ferramenta elétrica até as
saliências de codificação da
tampa de proteção
coincidirem com o encaixe.
Para tal, prima e segure a
alavanca de destravamento

(1)

.

Pressione a tampa de
proteção

(8)

 na gola do

veio até o colar da tampa de
proteção assentar no flange
da ferramenta elétrica e
rode a tampa de proteção,

até esta encaixar de forma audível.
Ajuste a posição da tampa de proteção

(8)

 de acordo com os

requisitos da operação. Para tal, prima a alavanca de
destravamento

(1)

 para cima e rode a tampa de proteção

(8)

 para a posição desejada.

u

Ajuste a tampa de proteção

(8)

sempre de forma a que

os 3 cames da alavanca de destravamento (1)

encaixe

nos entalhes da tampa de proteção (8)

.

u

Ajuste a tampa de proteção

(8)de modo a evitar que

voem faíscas na direção do operador.

u

A tampa de proteção

(8)

não pode rodar quando se

aciona a alavanca de destravamento (1)

! Caso

contrário, não deverá de modo algum continuar a
utilizar a ferramenta elétrica, mas enviá-la ao serviço
pós-venda.

Nota:

As saliências de codificação nas tampas de proteção

(8)

 asseguram que só é montada a tampa de proteção

adequada na ferramenta elétrica.

Tampa de proteção para cortar

u

Para cortar com produtos abrasivos ligados utilize
sempre uma tampa de proteção especial para o corte
(13)

.

u

Ao cortar em pedra assegure uma aspiração de pó
suficiente.

A tampa de proteção para cortar

(13)

 é montada como a

tampa de proteção para lixar

(8)

.

Tampa de aspiração para cortar com patim de guia

A tampa de aspiração para cortar com patim de guia

(25)

 é

montada como a tampa de proteção para lixar

(8)

.

Punho adicional

u

Utilize a ferramenta elétrica apenas com o punho
adicional

(7)

.

Dependendo do modo de operação, enrosque o punho
adicional

(7)

 à direita ou à esquerda na cabeça do

mecanismo de acionamento.

Punho adicional antivibrações

O punho adicional
antivibrações reduz as
vibrações, proporcionando

um trabalho agradável e seguro.

u

Não efetua quaisquer alterações no punho adicional.

Não continuar a utilizar um punho adicional danificado.

Proteção das mãos

u

Para trabalhos com o prato de lixar em borracha

(18)

ou com catrabucha tipo tacho/catrabucha em disco/
disco de lixa em lamelas monte sempre a proteção das
mãos

(17)

.

Fixe a proteção das mãos

(17)

 com o punho adicional

(7)

.

Montar as ferramentas de lixar

u

A bateria deverá ser retirada antes de todos os
trabalhos na ferramenta elétrica (p. ex. manutenção,
troca de ferramenta etc.) e antes de transportar ou de
armazenar a mesma.

 Há perigo de ferimentos se o

interruptor de ligar/desligar for acionado
involuntariamente.

u

Não tocar nos discos abrasivos e de corte, antes que
arrefeçam.

 Os discos tornam‑se extremamente quentes

durante o trabalho.

Limpe o veio de retificação

(16)

 e todas as peças a serem

montadas.
Para fixar e soltar as ferramentas de lixar, pressione a tecla
de bloqueio do veio

(3)

, para bloquear o veio de retificação.

u

Só acione a tecla de bloqueio do veio com o veio de
retificação parado.

Caso contrário é possível que a

ferramenta elétrica seja danificada.

Disco abrasivo/de corte com diâmetro 115 mm/125 mm

Observe as dimensões das ferramentas de lixar. O diâmetro
do furo tem de ser adequado ao flange de admissão. Não
utilize adaptadores nem peças redutoras.
Ao utilizar discos de corte de diamante, tenha em atenção se
a seta do sentido de rotação no disco de corte de diamante e
o sentido de rotação da ferramenta elétrica (ver seta do
sentido de rotação na cabeça do mecanismo de
acionamento) coincidem.
A ordem da montagem pode ser consultada na página de
esquemas.
Para fixar o disco abrasivo/de corte use a porca de aperto
rápido

(11)

 sem mais ferramentas.

Use a porca de aperto rápido

(11)

 apenas para disco

abrasivo/de corte até um diâmetro máximo de 125 mm.

u

A porca de aperto rápido

(11)

só pode ser utilizada

para discos abrasivos e de corte.

u

Utilize apenas uma porca de aperto rápido

(11)que

esteja em perfeito estado e sem danos.

u

Ao enroscar tenha atenção para que o lado marcado
da porca de aperto rápido

(11) não aponte para o

disco abrasivo.

u

Para fixar um disco abrasivo/de corte use apenas a
porca de aperto rápido fornecido

(11).
