Português |

37

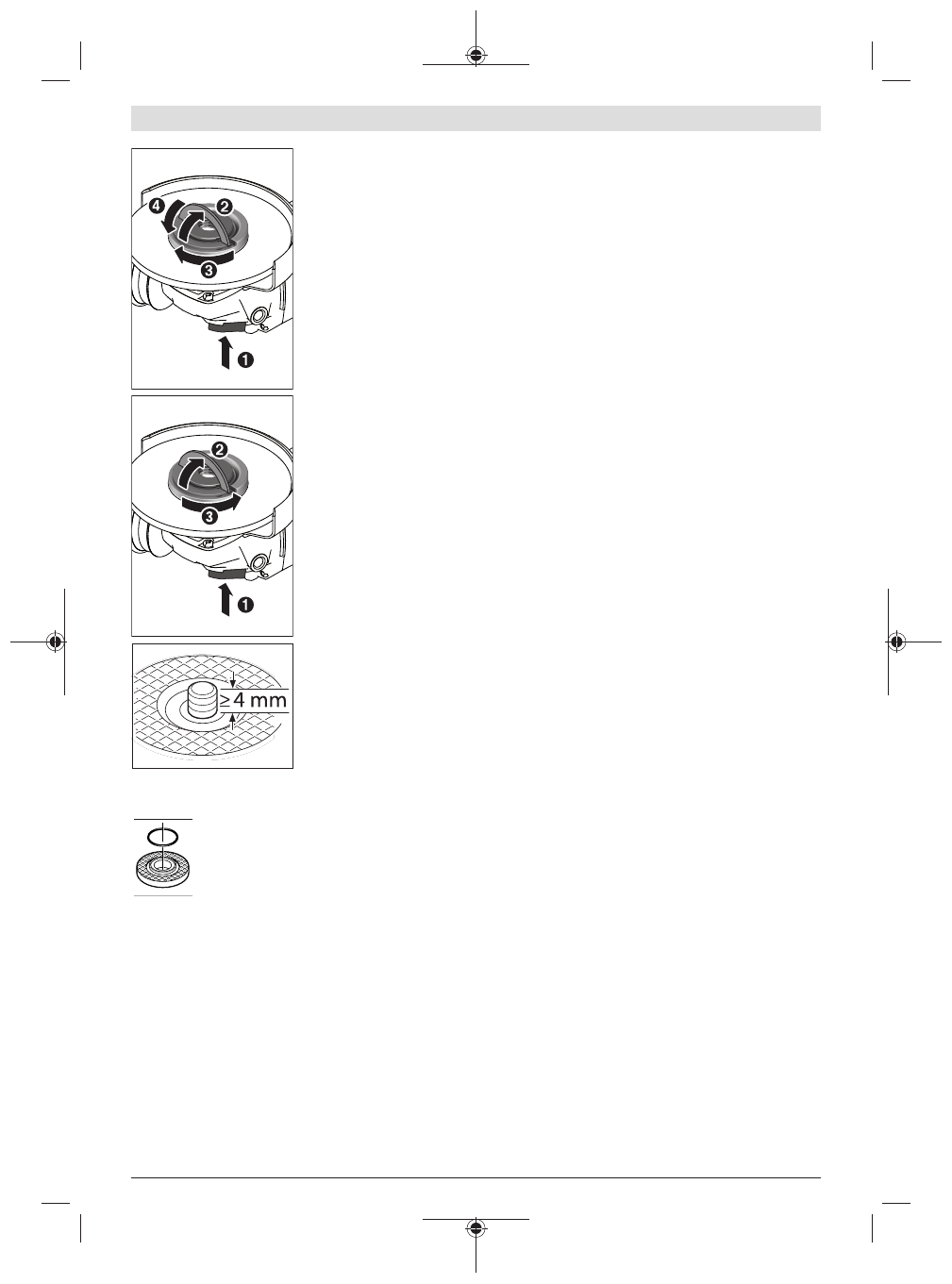

Pressione a tecla de
bloqueio do veio

(3)

, para

bloquear o veio de
retificação. Para apertar a
porca de aperto rápido

(11)

, vire o aro da porca de

aperto rápido para cima e
rode a porca de aperto
rápido com força para a
direita. Depois vire o aro
para baixo para fixar a
porca de aperto rápido.

Não é possível apertar no
rebordo do disco.

É possível soltar
manualmente uma porca de
aperto rápido

(11)

 bem

fixada e sem danos. Para
isso, vire o aro da porca de
aperto rápido para cima e
rode com força a porca de
aperto rápido para a
esquerda. Nunca solte uma
porca de aperto rápido
presa com uma ferramenta,
utilize sempre a chave de
dois furos.

Depois da montagem da
flange de admissão e do
disco abrasivo/de corte, o
comprimento livre da rosca
do veio de retificação tem
de ter no

mínimo 4 mm

.

Certifique-se do assento
correto da ferramenta de

lixar, para que a mesma não se solte do veio durante o
funcionamento da ferramenta elétrica.

No flange de admissão

(9)

 encontra-se

colocada, à volta do colar de centragem, uma
peça de plástico (O-ring).

Se o O-ring estiver

em falta ou danificado,

 o flange de admissão

(9)

 tem de ser obrigatoriamente substituído

antes de se continuar a utilização.

u

Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta elétrica, se a ferramenta
abrasiva está montada corretamente e se pode ser
movimentada livremente. Assegure-se de que a
ferramenta abrasiva não entre em contacto com a
tampa de proteção ou outras peças.

Disco abrasivo/de corte com diâmetro 100 mm
Porca de aperto rápido com aro

(11)

não é recomendada

para disco abrasivo/de corte com diâmetro 100 mm

.

Observe as dimensões das ferramentas de lixar. O diâmetro
do furo tem de ser adequado ao flange de admissão. Não
utilize adaptadores nem peças redutoras.

Ao utilizar discos de corte de diamante, tenha em atenção se
a seta do sentido de rotação no disco de corte de diamante e
o sentido de rotação da ferramenta elétrica (ver seta do
sentido de rotação na cabeça do mecanismo de
acionamento) coincidem.
A ordem da montagem pode ser consultada na página de
esquemas.
Para fixar o disco abrasivo/corte enrosque a porca de aperto

(12)

 e aperte a mesma com a chave de dois furos.

u

Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta elétrica, se a ferramenta
abrasiva está montada corretamente e se pode ser
movimentada livremente. Assegure-se de que a
ferramenta abrasiva não entre em contacto com a
tampa de proteção ou outras peças.

Disco de lixa em lamelas

u

Para trabalhos com o disco de lixa em lamelas monte
sempre a proteção das mãos

(17)

.

Prato de lixar de borracha

u

Para trabalhos com o prato de lixar em borracha

(18)

monte sempre a proteção das mãos (17).

A ordem da montagem pode ser consultada na página de
esquemas.
Coloque o prato abrasivo de borracha

(18)

 no veio de

trabalho

(16)

.

Coloque a folha de lixa

(19)

 no lado de baixo do no prato

abrasivo de borracha

(18)

.

Enrosque a porca redonda e

(20)

aperte-a com a chave de

dois furos.

Catrabucha tipo tacho/catrabucha em disco

u

Para os trabalhos com a catrabucha tipo tacho ou a
catrabucha em disco monte sempre a proteção das
mãos

(17).

A ordem da montagem pode ser consultada na página de
esquemas.
Tem de ser possível enroscar a catrabucha tipo tacho/
catrabucha em disco até ao veio de retificação, de forma a
que este fique bem encostado ao flange do veio de
retificação no fim da rosca do veio de retificação. Aperte a
catrabucha tipo tacho/catrabucha em disco com uma chave
de bocas.

Ferramentas de lixar permitidas

Pode utilizar todas as ferramentas de lixar mencionadas
neste manual de instruções.
O número de rotações [r.p.m.] ou a velocidade periférica
[m/s] admissível das ferramentas de lixar utilizadas tem de
corresponder, pelo menos, aos dados da tabela seguinte.
Por isso, respeite o

número de rotações ou velocidade

periférica

 admissível mencionado no rótulo da ferramenta

de lixar.
