26

 | Français

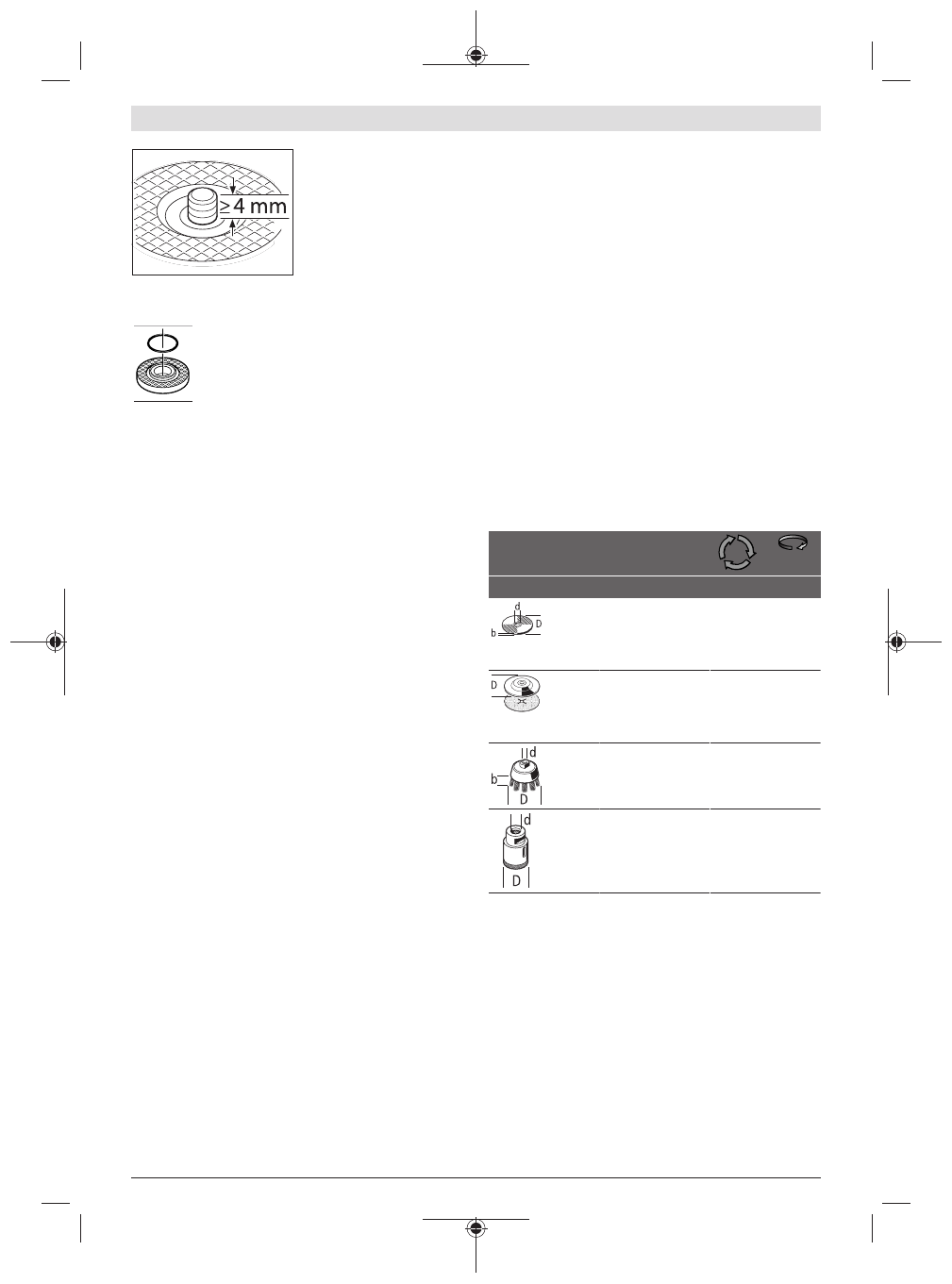

Après montage du flasque
de serrage et du disque à
meuler/à tronçonner, la lon-
gueur de filetage visible doit
être

au moins de 4 mm

.

Veillez à la fixation correcte
de l’accessoire de meulage/
tronçonnage, pour être cer-

tain qu’il ne risque pas de se détacher de la broche lors de
l’arrêt de l’outil électroportatif.

Dans le flasque de serrage

(9)

 se trouve un

joint torique plastique autour de l’épaulement
de centrage.

Si le joint torique manque ou

est endommagé,

 impérativement remplacer

le flasque de serrage

(9)

 avant de réutiliser

l’outil électroportatif.

u

Après avoir monté la meule/le disque et avant de
mettre l’outil en marche, vérifiez si la meule/le disque
est fixé(e) correctement et peut tourner librement.
Assurez-vous que la meule/le disque ne frôle pas le ca-
pot de protection ni d’autres pièces.

Disque à meuler/à tronçonner de diamètre 100 mm
L’utilisation de l’écrou de serrage avec étrier

(11)

est dé-

conseillée pour les disques à meuler/à tronçonner de dia-
mètre 100 mm

.

N’utilisez que des meules et disques aux dimensions pres-
crites. Le diamètre de l’alésage central doit être adapté au
flasque d’entraînement. N’utilisez ni raccords réducteurs ni
adaptateurs.
Lors de l’utilisation de disques à tronçonner diamantés,
veillez à ce que la flèche de sens de rotation sur le disque et
le sens de rotation de l’outil électroportatif (voir la flèche de
sens de rotation sur la tête de meuleuse) coïncident.
L’ordre de montage est visible sur la page avec les gra-
phiques.
Pour fixer le disque à meuler/à tronçonner, desserrez l’écrou
de serrage

(12)

 et serrez-le à l’aide de la clé à ergots.

u

Après avoir monté la meule/le disque et avant de
mettre l’outil en marche, vérifiez si la meule/le disque
est fixé(e) correctement et peut tourner librement.
Assurez-vous que la meule/le disque ne frôle pas le ca-
pot de protection ni d’autres pièces.

Disque à lamelles

u

Toujours monter le protège-main

(17)

pour les tra-

vaux avec le disque à lamelles.

Plateau de ponçage caoutchouc

u

Toujours monter le protège-main

(17)

pour les tra-

vaux avec le plateau caoutchouc (18)

.

L’ordre de montage est visible sur la page avec les gra-
phiques.
Placez le plateau caoutchouc

(18)

 sur la broche d’entraîne-

ment

(16)

.

Pressez fermement le disque abrasif

(19)

 contre la surface

inférieure du plateau caoutchouc

(18)

.

Vissez l’écrou cylindrique

(20)

 et serrez-le avec une clé à er-

gots.

Brosse boisseau / brosse circulaire

u

Toujours monter le protège-main

(17) pour les tra-

vaux avec la brosse boisseau ou la brosse circulaire.

L’ordre de montage est visible sur la page avec les gra-
phiques.
Vissez la brosse boisseau / brosse circulaire sur la broche
jusqu’à ce qu’elle appuie fermement contre le flasque à l’ex-
trémité du filetage de broche. Serrez la brosse boisseau /
brosse circulaire avec une clé plate.

Outils de meulage admissibles

Vous pouvez utiliser toutes les meules et disques indiqués
dans cette notice d’utilisation.
La vitesse de rotation [en tr/min] et la vitesse circonféren-
tielle [en m/s] des meules/disques utilisés doivent corres-
pondre aux indications du tableau ci-dessous.
Respectez pour cette raison la vitesse de rotation

et vitesse

circonférentielle indiquées

 sur l’étiquette de la meule/du

disque.

maxi [mm]

[mm]

D

b

d

[tr/min]

[m/s]

100

115

125

7

7

7

16

22,2

22,2

9 000

9 000

9 000

80

80

80

100

115

125

–

–

–

–

–

–

9 000

9 000

9 000

80

80

80

75

30

M 14

9 000

45

82

–

M 14

9 000

80

Rotation de la tête de meuleuse (GWS 18V-10)

u

Retirez l’accu de l’appareil électroportatif avant toute
intervention (opérations d’entretien/de maintenance,
changement d’accessoire, etc.) ainsi que lors de son
transport et rangement.

 Il y a sinon risque de blessure

lorsqu’on appuie par mégarde sur l’interrupteur Marche/
Arrêt.
