Svensk |

81

Skyddskåpa för slipning

Sätt på skyddskåpan

(7)

 på spindelhalsen. Anpassa

skyddskåpans

(7)

 position till arbetsstegets krav. Arretera

skyddskåpan

(7)

 genom att dra åt arreteringsskruven

(8)

med kombinyckeln

(5)

.

u

Ställ in skyddskåpan

(7)

så att gnistor inte sprutas

mot användaren

.

Observera:

koderingsaxlarna på skyddskåpan

(7)

säkerställer att endast en skyddskåpa som passar till
elverktyget monteras.

Skyddskåpa vid kapning

u

Använd alltid skyddskåpa vid kapning med bundna
slipmedel(14)

.

u

Vid kapning i sten bör en tillräckligt god
dammutsugning anordnas.

Skyddskåpan för kapning

(14)

 monteras såsom

skyddskåpan för slipning

(7)

.

Tilläggshandtag

u

Använd endast elverktyget med tilläggshandtaget(4)

.

Skruva fast tilläggshandtaget

(4)

 till höger eller vänster på

drevhuvudet, beroende på arbetssättet.

Handskydd

u

Vid arbeten med gummisliptallriken

(17)

eller

koppborsten/solfjädersslipskivan monterar du alltid
handskyddet

(16)

.

Fäst handskyddet

(16)

 med tilläggshandtaget

(4)

.

Montera slipverktyg

u

Dra stickproppen ur nätuttaget innan arbeten utförs
på elverktyget.

u

Rör inte slip- och kapskivorna innan de svalnat.

Skivorna blir mycket heta vid arbetet.

Rengör slipspindeln

(6)

 och alla delar som ska monteras.

För att spänna och lossa slipverktygen trycker du på
spindellåsknappen

(1)

 för att arretera slipspindeln.

u

Tryck ned spindellåsknappen endast när slipspindeln
står stilla.

I annat fall kan elverktyget skadas.

Slip-/kapningsskiva

Beakta slipverktygets mått. Håldiametern måste passa till
upptagningsflänsen. Använd inga adaptrar eller
reduceringsdelar.
Var vid användningen av diamant-kapningsskivor noga med
att vridriktningspilen på diamant-kapningsskivan och
elverktygets vridriktning (se vridriktningspilen på
kapslingen) stämmer överens.
Monteringens ordningsföljd framgår av grafiksidan.
För att fästa slip-/kapskivan skruvar du på spännmuttern

(11)

 och drar åt den med kombinyckeln, se avsnitt (se

„ Snabbspänningsmutter

 “, Sidan 81).

u

Kontrollera efter montering och före start av
slipverktyget att det monterats på rätt sätt och kan
rotera fritt. Kontrollera att slipverktyget inte berör
sprängskyddet eller andra delar.

Fästfläns för slipspindel M 14:

 fästflänsen

(9)

 sitter runt bandet med en plastdel (O-ring).

Om O-ringen saknas eller är skadad,

 ska

fästflänsen

(9)

 bytas ut innan fortsatt

användning.

Solfjädersslipskiva

u

Montera alltid handskyddet

(16)

 vid arbeten med

solfjädersslipskivan.

Gummi-sliptallrik

u

Montera alltid handskyddet(16)

 vid arbeten med

gummisliptallriken

(17).

Monteringens ordningsföljd framgår av grafiksidan.
Skruva på rundmuttern

(19)

 och dra åt den med

kombinyckeln

(5)

.

Koppborste/skivborste

u

Montera alltid handskyddet

(16)

 vid arbeten med

solfjädersslipskivan

.

Monteringens ordningsföljd framgår av grafiksidan.
Koppborsten/skivborsten skall gå att skruva så långt på
slipspindeln så att den ligger an fast mot slipspindelflänsen i
slutet av slipspindelgängningen. Spänn fast koppborsten/
skivborsten med en gaffelnyckel.

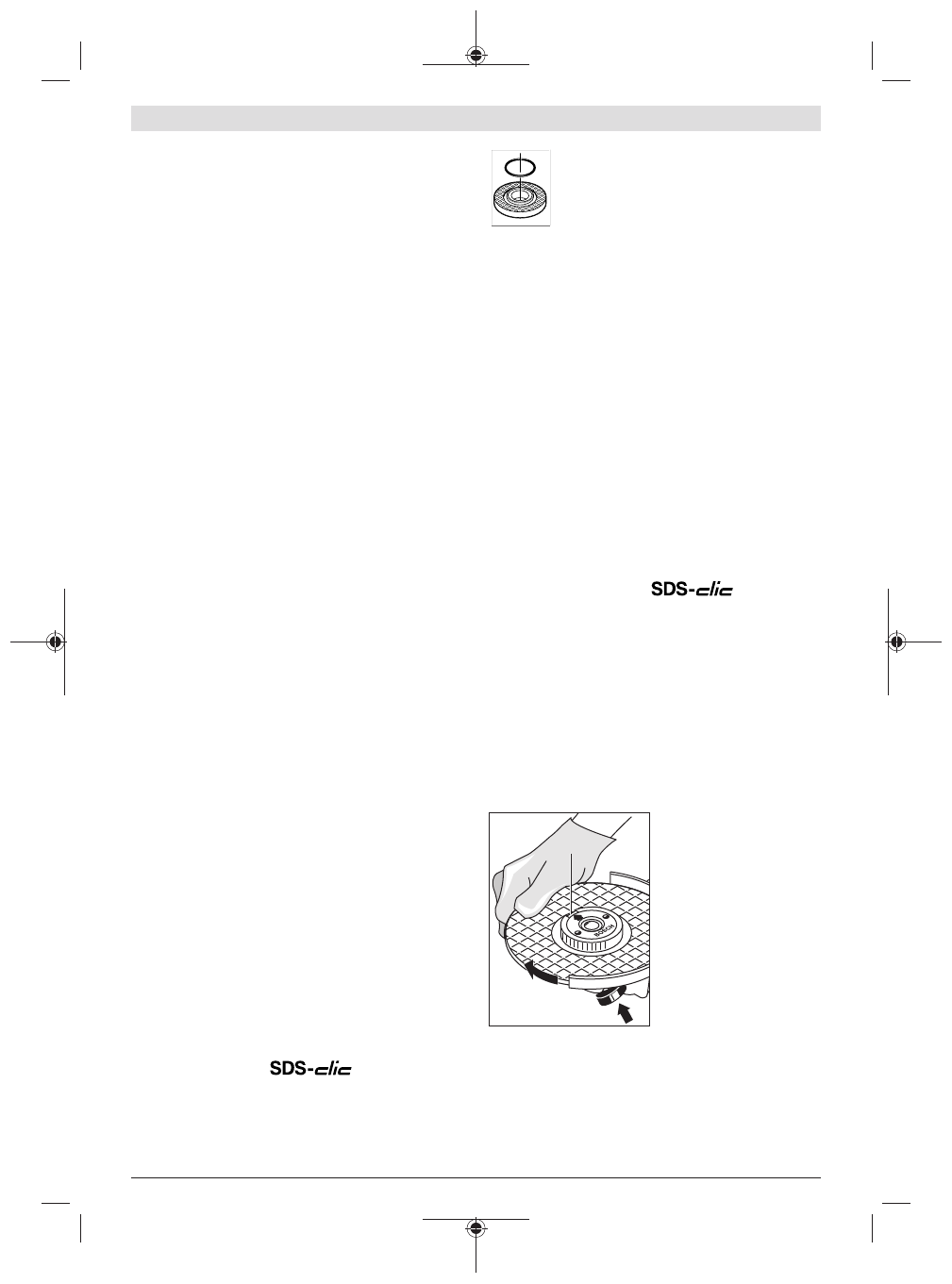

Snabbspänningsmutter

För enkelt byte av slipverktyg utan att använda ytterligare
verktyg kan du använda snabbspänningsmuttern

(12)

istället för spännmuttern

(11)

.

u

Snabbspänningsmuttern

(12)

får endast användas för

slip- och kapskivor.

Använd endast en felfri, oskadad snabbspännmutter
(12).
Var vid påskruvningen uppmärksam på att
snabbspänningsmutterns

(12)

textförsedda sida inte

pekar mot slipskivan. Pilen skall vara riktad mot
indexmärket (22).

(22)

Tryck på spindellåsknappen

(1)

 för att arretera

slipspindeln. För att dra åt
spindelspännmuttern
skruvar du slipskivan
kraftigt medurs.
