38

 | Español

Al utilizar discos tronzadores diamantados, preste atención
a que coincida la flecha de sentido de giro en el discos tron-
zador diamantado y el sentido de giro de la herramienta eléc-
trica (véase la flecha de sentido de giro sobre la cabeza del
engranaje).
El orden del montaje se puede ver en la página ilustrada.
Para fijar el disco amolador/tronzador, atornille la tuerca de
fijación

(11)

 y fíjela con la llave de universal, véase el aparta-

do (ver " Tuerca de fijación rápida

 ", Pági-

na 38).

u

Después del montaje del útil abrasivo y antes de co-
nectarlo, compruebe si el útil abrasivo está correcta-
mente montado y si se deja girar libremente. Asegúre-
se, que el útil abrasivo no roce en la cubierta protecto-
ra u otras piezas.

Brida de alojamiento para el husillo amola-
dor M 14:

 En la brida de alojamiento

(9)

 se en-

cuentra una pieza de plástico (anillo toroidal)
alrededor del collar de centrado.

Si falta o es-

tá dañado el anillo toroidal,

 debe sustituirse

imprescindiblemente la brida de alojamiento

(9)

 antes de la

reutilización.

Disco abrasivo de láminas

u

Monte siempre la protección para las manos al realizar
trabajos con el disco abrasivo de láminas

(16)

.

Plato lijador de goma

u

Al realizar trabajos con el plato lijador de goma

(17)

monte siempre la protección para las manos (16).

El orden del montaje se puede ver en la página ilustrada.
Atornille la tuerca redonda

(19)

 y fíjela con la llave universal

(5)

.

Cepillo de corona / cepillo de disco

u

Al realizar trabajos con el cepillo de corona o el cepillo
de disco monte siempre la protección para las manos
(16).

El orden del montaje se puede ver en la página ilustrada.
El cepillo de corona / cepillo de disco debe dejarse atornillar
sobre el husillo amolador de tal modo que quede apoyado
firmemente en la brida del husillo amolador al final de la ros-
ca del mismo. Fije firmemente el cepillo de corona / cepillo
de disco con una llave de boca.

Tuerca de fijación rápida

Para un cambio sencillo del útil de amolado sin el uso de he-
rramientas adicionales, puede utilizar en lugar de la tuerca
de sujeción

(11)

 la tuerca de fijación rápida

(12)

.

u

La tuerca de fijación rápida(12) sólo debe utilizarse
para discos de amolar o tronzar.

Utilice solamente una tuerca de fijación rápida

(12) per-

fecta y sin daños.
Al atornillar, asegúrese de que el lado con la inscripción
de la tuerca de fijación rápida

(12)

no apunte hacia el dis-

co abrasivo; la flecha debe apuntar hacia la marca de ín-
dice (22).

(22)

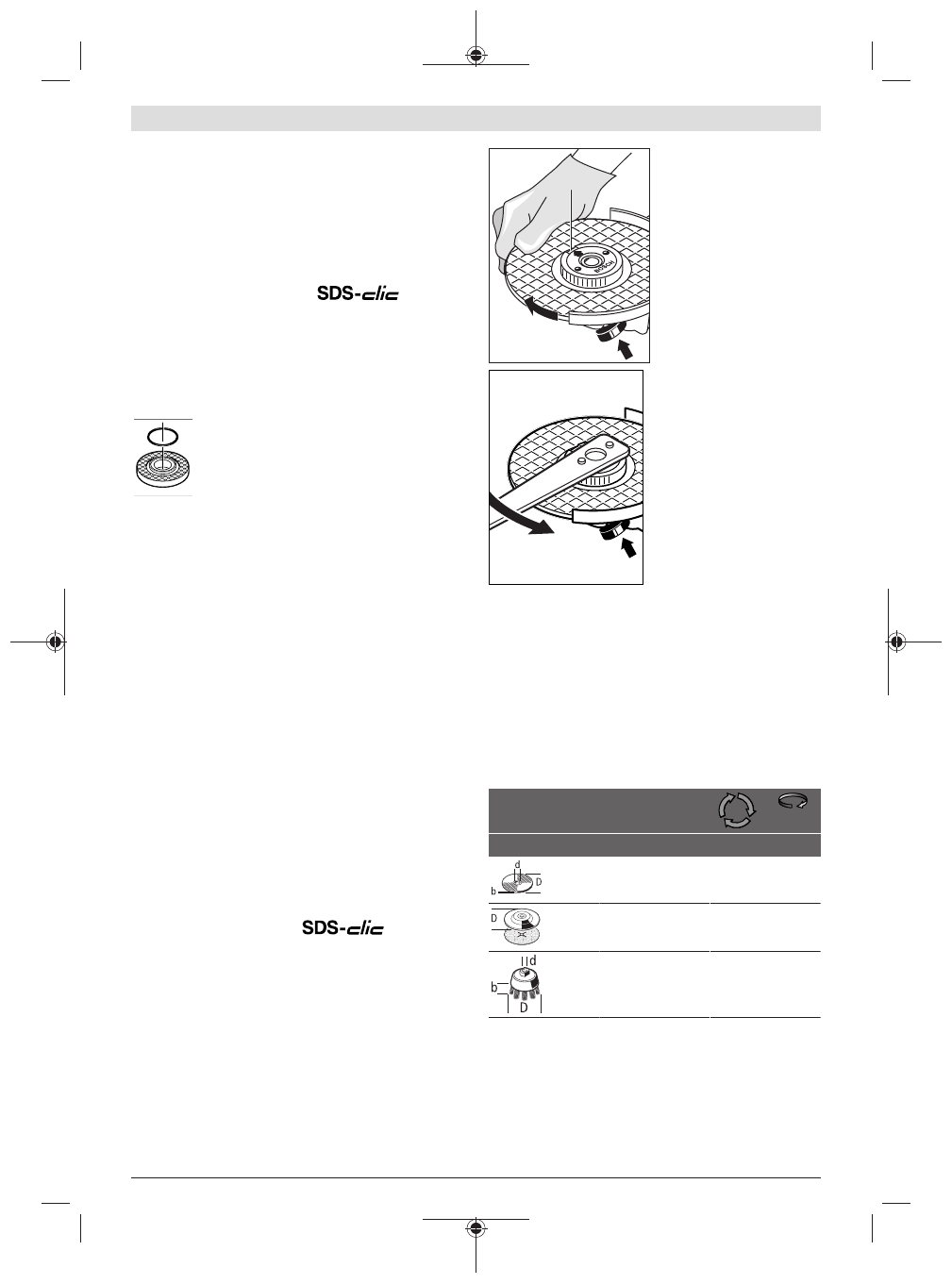

Presione la tecla de blo-
queo del husillo

(1)

, para

inmovilizar el husillo amola-
dor. Para apretar firmemen-
te la tuerca de fijación rápi-
da, gire el disco abrasivo
con fuerza en sentido hora-
rio.

Una tuerca de fijación rápi-
da en buenas condiciones y
correctamente fijada, la
puede soltar girando el tor-
nillo moleteado con la mano
en contra del sentido de gi-
ro de las agujas del reloj.

No

suelte nunca una tuerca
de fijación rápida inmovi-
lizada con unas tenazas,
sino utilice la llave combi-
nada.

 Aplique la llave uni-

versal como se muestra en

la imagen.

Útiles abrasivos admisibles

Usted puede utilizar todos los útiles abrasivos nombrados en
estas instrucciones de servicio.
El número de revoluciones admisible [min

-1

] o bien la veloci-

dad periférica [m/s] de los útiles abrasivos utilizados debe
corresponder como mínimo a las indicaciones en la siguiente
tabla.
Observe por ello el

número de revoluciones o bien la velo-

cidad periférica

 admisible en la etiqueta del útil abrasivo.

máx. [mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115

125

7

7

22,2

22,2

11000

11000

80

80

115

125

–

–

–

–

11000

11000

80

80

75

30

M 14

11000

45

Girar la cabeza del engranaje

u

Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de co-
rriente.
